Если одно из понятий незнакомо, вернитесь к предыдущему занятию и воспроизведите его численный пример. После этого переходите к новой постановке.
Место занятия в инженерной методике
Расчётная лабораторная работа · Извлечение параметров ротора и восстановление рабочей характеристики
Инженерный вопрос. Остаётся ли распределение тока одинаковым на двух частотах?
Частотный отклик ротора позволяет определить параметры схемы замещения и затем обосновать момент, потери и рабочую точку по скольжению. Это связывает сечение машины с её механической характеристикой.
Последовательность решения, отчёт и критерии результата
Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.
Последовательность решения
Обосновать постановку и способ измерения. Обоснуйте связь частоты неподвижного гармонического опыта со скольжением; укажите учёт активной длины, лобовых частей и колец.
Результат этого занятия. Сопоставление профилей и параметров с объяснением скин-эффекта.
Данные именно этого опыта. Снимите профиль роторного тока, потери и извлечённые параметры обеих частот.
Оформление наблюдений. Частота ротора, токи и потери, извлечённые параметры и допущения схемы; при рабочем режиме — скольжение, момент и мощности.
Как обосновать результат
Проверка из практикума. Проверьте интегральные потери, суммарный ток и сеточную чувствительность. Малое совпадение одного профиля не доказывает точность всей клетки.
Независимый контроль. Проверьте параметры на частотах вне определения и энергетическими соотношениями. Условия ХХ, заторможенного ротора и нагрузки проверяйте отдельно.
Критерий выполнения. Проводимость и температура указаны, отсутствует утверждение о вычисленной температуре; сетка проверена по интегральной величине, кольца учтены отдельным основанным параметром.
Точность и расхождения. Отделите ошибку подгонки от ошибки независимого прогноза. Изменение сетки проводящего ротора и неопределённость торцевых сопротивлений не должны скрываться в одном проценте.
Основание сравнения. Используйте частоту ротора, скольжение и энергетические соотношения из занятия. Серия неподвижных гармонических решений требует отдельного обоснования связи с вращающейся машиной.
Вывод для устройства
Поясните, пригодны ли параметры для требуемого диапазона скольжения и что необходимо добавить для прогноза пускового или нагрузочного режима двигателя.
Границы вывода. Неподвижное гармоническое решение само не выполняет вращение и не является опытом пуска. Связь со скольжением, кольцами и лобовыми частями задаётся и проверяется в модели машины.
Дополнительный расчётный метод
Задание 4. Основная ЭДС и намагничивающий параметр асинхронного двигателя
Протокол и таблица пазов определяют возбуждение; пространственный спектр поля и энергетические интегралы дают две сопоставимые оценки индуктивного параметра.
Магнитные поля в электрических машинах — введение (файл Гончарова)
Теория связывает поле с потоком, коэффициентами формы и реакции якоря, рабочей точкой генератора и частотной постановкой асинхронной машины. Каждый переход заканчивается вычисляемым параметром.
Hrabovcová, Rafajdus, Makyš. Analysis of Electrical Machines (2020)
Расчёт сопротивлений и индуктивностей по геометрии, уравнения электрических машин в фазных и d/qкоординатах, энергетический метод силы и момента, полевые опыты трансформатора, АД, синхронных и реактивных преобразователей. Параметры поля связываются с напряжением, мощностью и динамикой при явных допущениях модели.
Получаемые величины.C\nu = комплексный B\nu, slot/комплексный B\nu, smooth; B_{1} и высшие пространственные гармоники; ошибка аналитической оценки и чувствительность к B(H)
Рассчитываем гладкий зазор с бесконечно узкими пазами и заданной схемой токов.
Воспроизводим реальное раскрытие при тех же токах и граничных условиях.
Находим C\nu по комплексным коэффициентам двух спектров, сохраняя общий угловой ноль и фазу; сравниваем с аналитикой.
Отдельно вводим нелинейную сталь и проверяем сетку.
При идеальной транспозиции каждый из N элементарных параллельных проводов несёт одинаковый ток. В 2D условие равенства можно задавать Series-цепью с током одного элементарного провода.Численный пример применения метода
Синусоидальный ток стержня имеет амплитуду 6000 А. По высоте 24 провода, по ширине 2; идеальная транспозиция. Для отдельной проверки DC-потерь сопротивление каждого провода задано равным 2 мОм.
Получаем N=2\cdot 24=48 проводов.
Амплитуда тока каждого провода 6000/48=125.000 А.
Действующий ток каждого провода 88.388 А; сумма равных мгновенных токов восстанавливает полный ток.
Потери отдельных проводов: P=NI_{\text{эл,д}}^2R_{\text{эл}}=750\,\text{Вт}.
Проверка по эквивалентной цепи: P=I_{\text{ст,д}}^2(R_{\text{эл}}/N)=750\,\text{Вт}.
Ответ. В FEMM-условие равных токов передаём 125 А на элемент при амплитудной нормировке. Полный ток остаётся 6000 А; вычисленные DC-потери 750 Вт служат отдельным аналитическим эталоном.
Страницы источника. PDF 1: физика; 2–3: цепь и расчётные соотношения; 4–5: измерения и варианты
Аналитические коэффициенты вытеснения проверяют сопротивление прямоугольного стержня. По результатам выбирают дробление, транспозицию и форму проводника с учётом ограничений конструкции.
Разделение переменных: поле плоского и кольцевого зазора
Затухание пространственных гармоник зависит от ширины зазора и радиусов. Расчёт связывает геометрию машины с полезной основной гармоникой и подавлением высших.
Получаемые величины.B\nu (y) и отношение потоков на двух сердечниках; затухание гармоники при \delta /\tau \nu; ошибка замены кольцевого зазора плоским
Задать одну гармонику МДС и её период.
Решить плоский и кольцевой зазоры с одинаковой МДС и согласованным масштабом.
Проверить амплитуды на обеих границах и поток.
Сравнить с FEMM и вычислить ошибку по основной и выбранным высшим гармоникам отдельно.
Страницы источника. PDF 1–33 полностью: 1–11 плоский зазор; 12–21 кольцевой и открытые области; 22–24 погрешности плоского приближения; 25–33 потоковая функция и комплексный потенциал.
Конформные преобразования и комплексная потенциальная функция
Кольцевой зазор даёт аналитический эталон потока. При преобразовании геометрии важно различать сохранение потенциала и потока и изменение локального поля.
Получаемые величины. поток между соответствующими линиями; локальная H через производную отображения; погрешность плоского приближения
Выбрать аналитическое однозначное отображение и соответствие границ.
Сохранить значения потенциала и потоковой функции в сходственных точках.
Перенести локальное поле через производную преобразования.
Проверить поток и поле в нескольких точках независимым аналитическим способом и FEMM.
Страницы источника. PDF 1–30 полностью: 1–7 аналитические функции и ортогональность; 8–17 преобразования; 18–25 кольцевой зазор; 26–30 поля линейных токов.
Отображение Шварца–Кристоффеля даёт углублённый пазовый эталон. Его результат позволяет оценить влияние раскрытия паза на поле без полного аналитического вывода в начальной работе.
Сравнение пазов по проводимости и гармоникам позволяет оценить зубчатость. Коэффициент Картера описывает эквивалентирование полного потока при той же МДС; локальные пики поля проверяют отдельно.
Получаемые величины.\Lambda зубцового деления и k\delta; \beta c(x), \beta s(x); разностная проводимость; B\nu и ошибка гладкого эквивалента
Проверить условия изолированного прямоугольного паза и большой \mu.
Рассчитать гладкий эталон и пазовый вариант при одинаковой МДС.
Из потока определить эквивалентный зазор и коэффициент Картера.
Сравнить пространственный профиль и гармоники; отдельно ослабить допущения и уточнить сетку.
Для зубцового контура проверить особые граничные условия перед переносом его проводимости.
Страницы источника. PDF 1–54 полностью: 1–10 зубцовая зона и допущения; 11–20 чётное/нечётное поле; 21–33 преобразования; 34–42 проводимость и Картер; 43–54 разностная проводимость и зубцовый контур.
Электродинамические поля и проникновение в проводящий массив
Глубина проникновения, фаза и вихревые потери позволяют оценить проводящий массив и шихтовку. Сравнение выполняют при одном физическом условии: поверхностном поле, средней индукции или полном потоке.
Получаемые величины.\Delta=√(2/(\omega \mu \sigma )); комплексные B(z), J(z) и фаза; Вт/м³ и Вт вихревых потерь; отношение потерь сплошной и шихтованной области
Объявить постоянные \mu,\sigma и амплитудную нормировку.
Проверить экспоненциальное затухание и фазу в полупространстве.
Для пластины задать одинаковые условия на обеих сторонах и сравнить профиль.
Вычислить потери с множителем 1/2 для амплитуд и сопоставить при одном фиксированном поле/потоке.
Сравнить сплошной и шихтованный варианты, сохраняя фактическую среднюю индукцию и геометрию.
Страницы источника. PDF 1–42 полностью: 1–8 уравнения и энергия; 9–18 полупространство; 19–23 интегральные величины; 24–33 пластина; 34–42 потери и шихтовка.
По сопротивлению и потерям выбирают число элементарных проводников при ограниченной высоте паза и заданной изоляции. Эталон глубокого стержня объясняет частотное изменение параметров ротора.
Интегральные величины при резко выраженном поверхностном эффекте
Поверхностное приближение даёт быстрый независимый контроль тока, комплексного сопротивления и потерь массивной детали. Разные способы возбуждения сравнивают при одинаковом физическом условии.
Получаемые величины. комплексные I, \Phi, Zэл и магнитное сопротивление; поверхностная глубина и потери; ошибка поверхностного предела относительно объёмной модели
Проверить, что глубина проникновения мала относительно толщины и радиуса кривизны.
Определить периметры и длины, соответствующие току и потоку.
Вычислить интегралы с комплексной нормировкой.
Сравнить объёмную модель, поверхностное условие и аналитический предел при одном возбуждении.
Изменить толщину или частоту и показать область выхода из поверхностного приближения.
Страницы источника. PDF 1–15 полностью: 1–7 сильный поверхностный эффект и интегралы; 8–9 замкнутый виток; 10–15 стальной тороид и способы FEMM.
Вытеснение тока в стержнях ротора зависит от их размеров, проводимости и частоты. Оценка глубины проникновения направляет выбор сетки, а достаточность её разрешения проверяется по сходимости потерь и параметров схемы замещения.
Соглашения об обозначениях и единицах
\(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
\(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
\(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
В проводящей среде переменное поле создаёт вихревые токи, которые противодействуют проникновению поля внутрь. Для однородного полупространства решение диффузионного уравнения экспоненциально затухает; глубина, на которой модуль падает в e раз, равна \delta. В алюминии магнитная проницаемость близка к \mu_{0}, поэтому частота и проводимость задают первый масштаб распределения тока.
Реальный стержень имеет конечное сечение, окружён зубцами и может быть глубоким. Его распределение определяется геометрией и соседними проводниками; формула полупространства — ориентир, а не точный коэффициент сопротивления. При значительном вытеснении ток концентрируется ближе к поверхности, эффективное активное сопротивление растёт, а эквивалентное рассеяние меняется.
Мощность записана через амплитудную плотность тока. При действующем представлении множитель 1/2 отсутствует.
Сетка, температура и кольца
Начальный размер элемента около поверхности можно выбрать существенно меньше \delta и глубины стержня. Затем проверяют потери и распределение на нескольких сетках. Если \delta больше всех размеров стержня, тонкий поверхностный слой не возникает; тем не менее углы и соседство зубцов могут требовать локального сгущения.
Сопротивление металла растёт с температурой. В этом электромагнитном курсе температура задаётся как исходный параметр: мы не утверждаем, что она получена тепловым расчётом. Торцевые кольца добавляют сопротивление и рассеяние вне активного сечения. Для короткой машины их вклад может быть особенно заметен. Выделение этих поправок необходимо перед переносом полевых параметров в рабочую схему.
К странице приложена одна фактически рассчитанная точка на 1 \,\text{Гц} исходной четверти Meeker-модели. Табличная частотная серия, температурные изменения и работа на скорости являются учебными заданиями и отдельными аналитическими проверками. Их нельзя считать уже выполненными по этой единственной карте поля. Полное фазное потокосцепление и момент требуют выведенного секторного восстановления.
Линейный температурный закон применяется в указанном диапазоне и для конкретного материала; сопротивления предварительно приводятся к одной схеме и стороне.
Потери ротора и разрешение поверхностного слоя
В гармонике локальная плотность тока комплексная и амплитудная. Проводимость должна соответствовать принятой температуре.
По закону Джоуля — Ленца мгновенная объёмная плотность мощности потерь равна квадрату плотности тока, делённому на удельную электрическую проводимость. Усреднение для синусоидального тока вносит множитель одной второй при использовании амплитудных значений.
Оцените глубину проникновения и обеспечьте несколько элементов по области существенного затухания. Затем уточняйте сетку по сходимости интегральных потерь, а не только по внешнему виду распределения.
Добавьте сопротивление колец к приведённой схеме так, чтобы оно соответствовало тому же току и той же стороне приведения. Температурную поправку применяйте ко всем реально нагревающимся участкам.
Границы применимости. Изменение частоты влияет на вытеснение и эффективные параметры. Постоянное сопротивление стержня пригодно только в диапазоне, где его частотная зависимость мала или уже учтена идентификацией.
При 3 \,\text{Гц} \delta = 49{,}507 \,\text{мм} — значительно больше глубины стержня.
При 50 \,\text{Гц} \delta = 12{,}127 \,\text{мм} — сопоставима с его глубиной. Однородное распределение становится менее надёжным ориентиром.
При нагреве от 20 до 80 \,{}^\circ\text{C} и учебном \alpha = 0{,}004 1/{}^\circ\text{C} сопротивление увеличивается в 1,24 раза. Если сопротивление стержней 2 \,\text{Ом} и приведённое сопротивление колец 0{,}3 \,\text{Ом} при 20 \,{}^\circ\text{C}, итог при 80 \,{}^\circ\text{C} равен 2{,}852 \,\text{Ом}.
Ответ: Частотная серия малого скольжения и заторможенный ротор могут требовать разных моделей частотного сопротивления.
Проверка: Размерность выражения под корнем — \text{м}^2. Отдельно проверить, что температурная поправка не применена второй раз к значению удельной электрической проводимости, уже приведённому к рабочей температуре.
Удельная электрическая проводимость алюминия при исходной температуре
34,45
МСм/м
Откройте учебную модель Асинхронный-двигатель-09-Готовая-модель.fem из официального набора Induction Motor Example. Сохраните новую копию и проверьте распознавание всех материалов, цепей, знаков витков и граничных свойств в FEMM 5; перенос старого файла не считается выполненным расчётом.
Проверьте плоскую постановку, миллиметры и глубину 100 \,\text{мм}. Исходная модель описывает четверть машины: восстановление результата зависит от величины, а не от единого множителя для всех полей.
Назначьте комплексные амплитуды сохранённой модели: A = 1 \,\text{А}, B = -0{,}5 + j0{,}866025 А, C = -0{,}5 - j0{,}866025 А (углы 0^\circ, +120^\circ, -120^\circ). В линейном учебном варианте оставьте проводимость статора нулевой, а алюминиевые стержни проводящими.
Сравните частотную постановку с графическим отображением материалов: проверьте, что именно стержни создают наведённые токи и принят путь их замыкания. Сохраните журнал параметров каждого ручного расчёта.
Сравните расчёты на 3 и 50 \,\text{Гц} при одинаковом токе. В проводящих стержнях постройте распределение плотности тока и получите интегральные потери.
Выберите характерный центральный стержень; снимите профиль |J| по глубине. Сетка должна разрешать и поверхность, и тонкие геометрические участки.
Повторите каждый опыт на двух более мелких сетках, меняя только сетку. Сопоставьте потери и потокосцепление.
В отдельной копии уменьшите удельную электрическую проводимость алюминия в 1,24 раза, задавая условные 80 \,{}^\circ\text{C}. Получите новую частотную точку, сохранив геометрию.
Добавьте объявленное сопротивление колец только в схему замещения. Не пытайтесь имитировать его произвольным уменьшением глубины активной модели.
Ожидаемый результат. На более высокой частоте распределение тока неоднороднее; температурная поправка изменяет параметры и должна быть отделена от геометрического изменения.
Как проверить. Проверьте интегральные потери, суммарный ток и сеточную чувствительность. Малое совпадение одного профиля не доказывает точность всей клетки.
Обработка и анализ результатов
Остаётся ли распределение тока одинаковым на двух частотах?
Снимите профиль роторного тока, потери и извлечённые параметры обеих частот.
Сопоставьте частотные точки и режимы с одной принятой схемой замещения; проверьте скольжение и мощность.
С чем сравнить. Используйте частоту ротора, скольжение и энергетические соотношения из занятия. Серия неподвижных гармонических решений требует отдельного обоснования связи с вращающейся машиной.
Итог работы. Сопоставление профилей и параметров с объяснением скин-эффекта.
Пошаговая настройка расчётного примера
Откройте отдельную страницу с последовательными действиями, точными параметрами, накопительными файлами этапов и программами с русскими комментариями.
Рисунок 23.8. Визуализация численных данных FEMM 5: Асинхронный двигатель: сектор модели. Это экспорт результатов поля, а не снимок окна программы.
Учебная модель по Meeker 2horse. Частота — частота тока ротора в данном неподвижном опыте. Геометрия представляет четверть машины; результаты приведены без дополнительного множителя 4, который выводят отдельно. Пуск рассматривается в отдельном расчётном опыте. Комплексные токи и потокосцепления заданы амплитудными значениями; они отличаются от действующих значений источника.
Ориентиры в интерфейсеРисунок 23.9. Геометрия: адаптированная модель Meeker: 36 пазов статора, 28 стержней, неподвижный AC-опыт Открыть в полном размереРисунок 23.10. Распределение магнитной индукции: адаптированная модель Meeker: 36 пазов статора, 28 стержней, неподвижный AC-опыт Открыть в полном размере
Расчётные исследования по теме
Изучите физическую постановку, выполните программу во встроенном Python FEMM 5 и проверьте результаты по сохранённым моделям и независимым критериям.
Нативная последовательная связь гармонического магнитного поля и переходного теплового поля с пространственной температурой, консервативным переносом мощности и итерационным обновлением σ(T), μ(T).
В асинхронной машине частота токов ротора определяется скольжением. Серия неподвижных гармонических задач позволяет исследовать вытеснение тока и эквивалентный импеданс без ложного представления о прямом моделировании вращающегося ротора во времени.
Снимки интерфейса FEMM показывают геометрию, настройки и работу с результатами в FEMM 5. Откройте изображение, чтобы рассмотреть подписи и значения в полном размере.

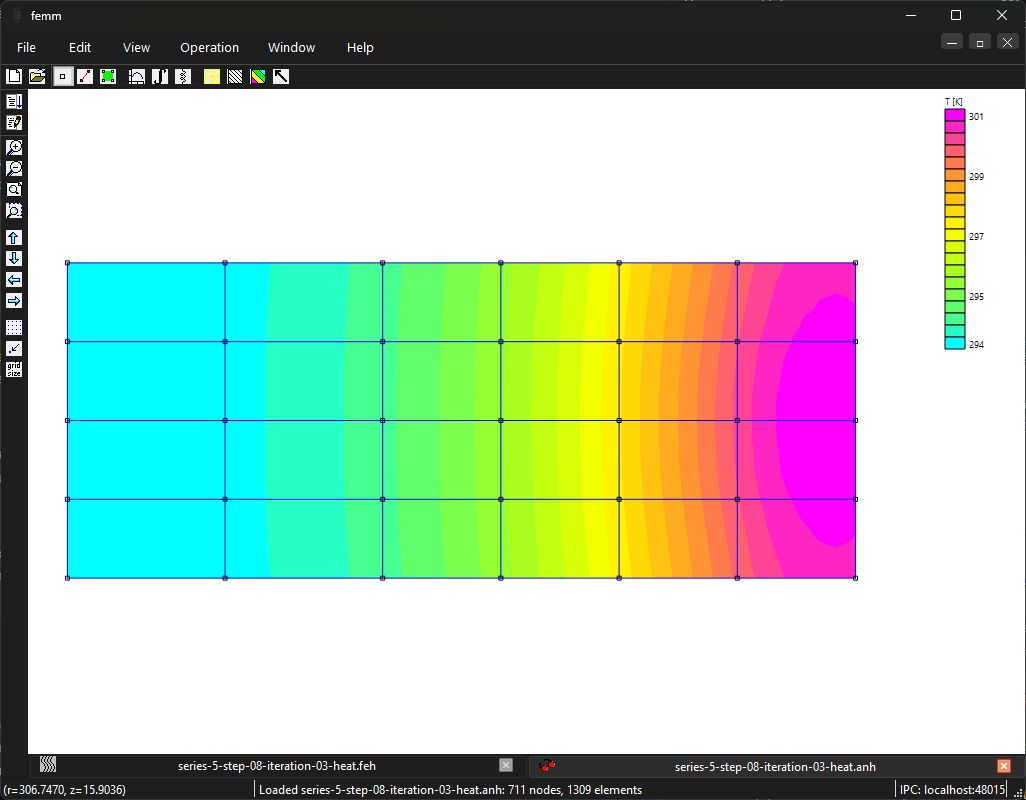

Тепловая геометрия связанной модели индукционного нагрева, разделённая на подобласти назначения источников тепла. Зелёные точки — метки областей; длинные текстовые подписи скрыты в отображении. Открыть в полном размереСохранённое решение «Индукционный нагрев: переходное тепловое поле и температурная обратная связь». Температура T, К, на сохранённом шаге связанного индукционного нагрева. Прямоугольные подобласти служат назначению распределённых источников тепла; изотермы скрыты. Открыть в полном размереАсинхронная машина: расчётный сектор 90° со статорными пазами, воздушным зазором и стержнями ротора. Подписи скрыты для читаемости. Открыть в полном размереАсинхронная машина: поле расчётного сектора при частоте скольжения 2 Гц. Норма комплексной амплитуды магнитной индукции B, Т; контуры A скрыты. Открыть в полном размере
Самостоятельная работа
Составьте таблицу влияния частоты и заданной температуры на потери и потокосцепление; отдельно внесите поправку колец.
Критерий выполнения: Проводимость и температура указаны, отсутствует утверждение о вычисленной температуре; сетка проверена по интегральной величине, кольца учтены отдельным основанным параметром.
