Часть II · Теория четырёх физических модулей FEMM → § 10 · Теплопроводность

Занятие 10.1

Закон Фурье, стационарная теплопроводность и тепловое сопротивление

Теплопроводность стенки. Сохранённое решение FEMM 5. Узловой скаляр сохранённой модели. b и h — размеры выделенной геометрии между крайними поверхностями по координатам; пропорции сечения сохранены.
Теплопроводность стенки1 — Твёрдое телоСохранённое решение FEMM 5. Узловой скаляр сохранённой модели. b и h — размеры выделенной геометрии между крайними поверхностями по координатам; пропорции сечения сохранены.Открыть SVG целикомРезультат отдельноИсходная учебная модель

Цель и задачи

Цель. Восстановить тепловое сопротивление из температурного поля.

Задачи

  • Выведите линейное распределение T и сопротивление L/(kS) из стационарного баланса.
  • Снимите температуры вдоль пластины, плотность потока и полный поток через сечение.
Что нужно вспомнить перед началом

Если одно из понятий незнакомо, вернитесь к предыдущему занятию и воспроизведите его численный пример. После этого переходите к новой постановке.

Место занятия в инженерной методике

Теоретическое занятие с количественной проверкой · Определение теплового сопротивления и установившегося нагрева

Инженерный вопрос. Согласуется ли рассчитанный поток с линейным профилем и законом Фурье?

Температура, тепловое сопротивление и постоянная времени связывают потери с охлаждением и длительностью включения. Это позволяет сравнить материалы, отвод тепла и рабочие циклы по количественным критериям.

Последовательность решения, отчёт и критерии результата

Количественный пример выводит связь температурного градиента, потока и теплового сопротивления до расчёта устройства.

Последовательность решения

  1. Обосновать постановку и способ измерения. Согласуйте источники мощности, теплопроводность и условия отвода; выберите температуру, поток или тепловое сопротивление как искомую характеристику.

  2. Теплопроводность однородной пластины — аналитический эталон. Проверьте аналитический тепловой путь и баланс в условиях геометрии примера.

  3. Воспроизведите пластину с двумя заданными температурами; измерьте профиль и полный поток двумя независимыми способами.. Выполните действия практикума по его исходной таблице. Снимите температуры вдоль пластины, плотность потока и полный поток через сечение.

  4. Ответить на вопрос по своим результатам. Восстановите профиль или тепловое сопротивление из таблицы; сопоставьте суммарные источники и выходящие потоки.

Что включить в отчёт

Результат этого занятия. Профиль и две оценки потока с невязкой граничного баланса.

Данные именно этого опыта. Снимите температуры вдоль пластины, плотность потока и полный поток через сечение.

Оформление наблюдений. Температуры в заданных местах, потоки через границы, мощности по областям и свойства; для сопротивления — определённая разность температур и мощность.

Как обосновать результат

Проверка из практикума. Сумма полных потоков через все границы с единой внешней нормалью равна нулю. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.

Независимый контроль. Сопоставьте суммарную мощность источников с выходящим тепловым потоком и аналитическим пределом, допустимым для этой геометрии.

Критерий выполнения. T_{\mathrm{mid}}=333{,}15\,\mathrm{К}, Q=80\,\mathrm{Вт}; погрешность профиля и относительная невязка граничного баланса указаны отдельно.

Точность и расхождения. Сеточную устойчивость температуры и потока оценивайте отдельно. Неопределённость теплоотдачи и теплопроводности нельзя устранить уменьшением конечного элемента.

Основание сравнения. Опора — закон Фурье и аналитический тепловой баланс из занятия. Теплоотдача и свойства материала являются исходными данными; одномерный предел применим только при согласованном пути тепла.

Вывод для устройства

Определите доминирующий тепловой путь и влияние материала или границы; решение о допустимом нагреве требует заданной температуры среды и предела материала.

Границы вывода. Результат зависит от источников, среды, теплоотдачи и теплоёмкости. Упрощённый эталон не заменяет неизвестные условия охлаждения реального устройства.

Теория и вывод формул

Закон Фурье q=-k\nabla T связывает тепловой поток с градиентом температуры. Уравнение баланса \nabla\cdot q=q_v дополняет эту связь и определяет стационарное распределение температуры при заданном объёмном тепловыделении.

Соглашения об обозначениях и единицах
  • \(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
  • \(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
  • \(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
  • Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
  • Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
  • Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Указатель формул этого занятия
  1. (10.1) · Вывод контрольного соотношения

Температурное поле и закон Фурье

Температурное поле

Тепловые процессы в электротехнических устройствах — нагрев обмоток и магнитопроводов, отвод тепла через корпус, прогрев стенки — описываются на том же математическом языке, что и электромагнитное поле. Основная величина здесь скалярная: температура T(r,t)T(\vec r,t), К. Совокупность её значений во всех точках тела в данный момент времени называют температурным полем. Если поле не зависит от времени, T=T(r)T=T(\vec r), оно называется стационарным; в противном случае — нестационарным (ему посвящён урок о нестационарной теплопроводности).

Поверхности уровня температурного поля — изотермические поверхности (на плоских картинах — изотермы). Через одну точку проходит ровно одна изотерма: температура в точке единственна, поэтому изотермы разных уровней не пересекаются. По густоте изотерм, как и по густоте горизонталей на карте, видно, где температура меняется быстро. Вектор, который количественно выражает эту быстроту, — градиент температуры ∇T\nabla T, К/м. Он направлен по нормали к изотерме в сторону роста температуры, а его модуль равен наибольшей скорости роста температуры на единицу длины.

Почти вся теория теплопроводности строится на двух утверждениях: закон Фурье связывает перенос тепла с градиентом температуры, а закон сохранения энергии связывает перенос тепла с изменением температуры во времени. Из них получается одно уравнение в частных производных — уравнение теплопроводности.

Плотность теплового потока и закон Фурье

Плотность теплового потока

Пусть через элемент поверхности площадью dS\dS с единичной нормалью n\un за время dt\dd t проходит количество теплоты dQ\dd Q. Вектор плотности теплового потока q\uq определяется так, что dQ=q⋅n dS dt,\dd Q=\uq\cdot\un\,\dS\,\dd t , то есть q⋅n\uq\cdot\un — мощность, переносимая через единицу площади. Единица: Вт/м². Направление q\uq — направление переноса энергии. Полный тепловой поток через поверхность SS — скаляр P=∫Sq⋅n dS,[P]=Вт.P=\int_S\uq\cdot\un\,\dS ,\qquad [P]=\text{Вт}.

Опыт показывает, что в неподвижной среде тепло переносится в сторону убывания температуры и тем интенсивнее, чем круче температура меняется. Это и есть закон Фурье.

Закон Фурье

q=−λ ∇T.\uq=-\lambda\,\nabla T . Коэффициент пропорциональности λ\lambda — коэффициент теплопроводности, Вт/(м·К). Знак «минус» выражает второе начало термодинамики: градиент указывает в сторону роста TT, а тепло переносится в противоположную сторону — от горячего к холодному. В изотропной среде q\uq антипараллелен ∇T\nabla T и, следовательно, перпендикулярен изотермам.

Коэффициент теплопроводности — свойство материала. Между металлами и теплоизоляторами его значения различаются на четыре десятичных порядка:

Материал λ\lambda, Вт/(м·К)
Медь 400
Алюминий 237
Сталь углеродистая 50
Бетон 1,5
Минеральная вата 0,04
Воздух (неподвижный) 0,026

Заметим, что воздух сам по себе — прекрасный теплоизолятор; минеральная вата, пенопласт и пористые материалы хороши именно потому, что удерживают воздух неподвижным и исключают его перемешивание. У металлов теплопроводность велика, поскольку тепло переносят те же свободные электроны, что и электрический заряд: хорошие проводники тока — хорошие проводники тепла.

Уравнение теплопроводности

Рассмотрим в теле произвольный неподвижный объём VV, ограниченный замкнутой поверхностью SS с внешней нормалью n\un. Пусть ρm\rho_m — плотность массы, кг/м³, cc — удельная теплоёмкость, Дж/(кг·К), qVq_V — объёмная мощность внутренних источников тепла, Вт/м³ (например, джоулево тепловыделение). Деформациями и движением среды пренебрегаем.

Вывод уравнения теплопроводности из баланса энергии

Внутренняя энергия объёма изменяется за счёт двух причин: тепла, подводимого через границу, и тепла, выделяемого источниками внутри. Скорость роста внутренней энергии равна ∫Vρmc ∂T/∂t dV\int_V\rho_m c\,\partial T/\partial t\,\dV. Через поверхность вытекает мощность ∮Sq⋅n dS\oint_S\uq\cdot\un\,\dS (нормаль внешняя), значит, втекает −∮Sq⋅n dS-\oint_S\uq\cdot\un\,\dS. Источники дают ∫VqV dV\int_V q_V\,\dV. Баланс: ∫Vρmc∂T∂t dV=−∮Sq⋅n dS+∫VqV dV.\int_V\rho_m c\frac{\partial T}{\partial t}\,\dV=-\oint_S\uq\cdot\un\,\dS+\int_V q_V\,\dV . По теореме Остроградского–Гаусса ∮Sq⋅n dS=∫V∇⋅q dV\oint_S\uq\cdot\un\,\dS=\int_V\nabla\cdot \uq\,\dV, и все слагаемые собираются под один интеграл: ∫V(ρmc∂T∂t+∇⋅q−qV)dV=0.\int_V\left(\rho_m c\frac{\partial T}{\partial t}+\nabla\cdot \uq-q_V\right)\dV=0 . Объём VV произволен, поэтому подынтегральное выражение равно нулю в каждой точке. Подставляя закон Фурье q=−λ∇T\uq=-\lambda\nabla T, получаем уравнение теплопроводности: ρmc ∂T∂t=∇⋅(λ ∇T)+qV.\rho_m c\,\frac{\partial T}{\partial t}=\nabla\cdot (\lambda\,\nabla T)+q_V .

Смысл уравнения прозрачен: температура в точке растёт, если тепла в неё втекает больше, чем вытекает (∇⋅q<0\nabla\cdot \uq<0), и если в ней работают источники. Коэффициент ρmc\rho_m c — объёмная теплоёмкость, Дж/(м³·К) — показывает, сколько энергии нужно, чтобы нагреть единицу объёма на один кельвин.

Стационарный случай и уравнение Пуассона

В стационарном поле ∂T/∂t=0\partial T/\partial t=0, и уравнение сводится к балансу «что втекло — то вытекло или выделилось»: ∇⋅(λ ∇T)+qV=0.\nabla\cdot (\lambda\,\nabla T)+q_V=0 . Если среда однородна (λ=const\lambda=\mathrm{const}), то ∇⋅(λ∇T)=λ ∇⋅∇T=λ ΔT\nabla\cdot (\lambda\nabla T)=\lambda\,\nabla\cdot \nabla T=\lambda\,\Delta T, и получается уравнение Пуассона ΔT=−qVλ,\Delta T=-\frac{q_V}{\lambda}, а без источников — уравнение Лапласа ΔT=0\Delta T=0. Это те же уравнения, что для электростатического потенциала (Δφ=−ρ/ε\Delta\varphi=-\rho/\varepsilon): все результаты о единственности решения, принципе максимума и методах расчёта переносятся на тепловые задачи дословно [Тихонов]. Отличия — лишь в граничных условиях, о которых пойдёт речь в следующем уроке.

Температура и превышение температуры

В инженерных расчётах чаще интересуются не самой температурой, а её превышением над температурой окружающей среды T0T_0: ϑ=T−T0,[ϑ]=К.\vartheta=T-T_0 ,\qquad [\vartheta]=\text{К}. Так как T0T_0 — постоянная, ∇ϑ=∇T\nabla \vartheta=\nabla T и ∂ϑ/∂t=∂T/∂t\partial\vartheta/\partial t=\partial T/\partial t: уравнение теплопроводности для ϑ\vartheta имеет тот же вид. Если λ\lambda не зависит от температуры, уравнение линейно, и к превышению применим принцип суперпозиции: превышение от двух источников равно сумме превышений от каждого из них в отдельности. Для самой температуры TT суперпозиция в таком виде неверна — складывать абсолютные температуры бессмысленно.

Одномерные стационарные задачи

Одномерные решения — основа всех тепловых схем замещения и первое средство проверки численных расчётов. Рассмотрим четыре задачи.

Плоская стенка без источников

Стенка толщиной dd с температурами поверхностей T1T_1 при x=0x=0 и T2T_2 при x=dx=d, λ=const\lambda=\mathrm{const}, qV=0q_V=0. Уравнение d2T/dx2=0\dd^2T/\dd x^2=0 даёт линейный профиль T(x)=T1+(T2−T1)xd,q=−λdTdx=λd(T1−T2).T(x)=T_1+(T_2-T_1)\frac{x}{d},\qquad q=-\lambda\frac{\dd T}{\dd x}=\frac{\lambda}{d}(T_1-T_2). Плотность потока постоянна по толщине (в стационарном режиме без источников втекает ровно столько, сколько вытекает), а тепловой поток через площадь SS равен P=qS=λS(T1−T2)/dP=qS=\lambda S(T_1-T_2)/d.

Плоская стенка с равномерным тепловыделением

Пластина толщиной 2L2L, −L≤x≤L-L\le x\le L, с источниками qV=constq_V=\mathrm{const}; обе поверхности имеют температуру TsT_s. Уравнение λ d2T/dx2=−qV\lambda\,\dd^2T/\dd x^2=-q_V интегрируется дважды: T(x)=−qV2λx2+C1x+C2.T(x)=-\frac{q_V}{2\lambda}x^2+C_1x+C_2 . Из симметрии задачи dT/dx=0\dd T/\dd x=0 при x=0x=0, откуда C1=0C_1=0; из условия T(L)=TsT(L)=T_s находим C2=Ts+qVL2/(2λ)C_2=T_s+q_VL^2/(2\lambda). Итого T(x)=Ts+qV2λ(L2−x2),Tmax⁡−Ts=qVL22λ.T(x)=T_s+\frac{q_V}{2\lambda}\left(L^2-x^2\right),\qquad T_{\max}-T_s=\frac{q_VL^2}{2\lambda}. Профиль — парабола с вершиной в середине; плотность потока q(x)=−λ dT/dx=qVxq(x)=-\lambda\,\dd T/\dd x=q_Vx растёт линейно от нуля в центре до qVLq_VL на поверхности: всё тепло, выделенное в половине пластины, выходит через её поверхность.

Цилиндрическая стенка

Труба с внутренним радиусом r1r_1, наружным r2r_2 и температурами поверхностей T1T_1, T2T_2. В осесимметричной задаче без источников ΔT=1rddr(rdTdr)=0\Delta T=\frac1r\frac{\dd}{\dd r}\left(r\frac{\dd T}{\dd r}\right)=0, откуда r dT/dr=C1r\,\dd T/\dd r=C_1 и T=C1ln⁡r+C2T=C_1\ln r+C_2. Подставляя граничные значения, T(r)=T1+(T2−T1)ln⁡(r/r1)ln⁡(r2/r1),q(r)=−λdTdr=λ (T1−T2)r ln⁡(r2/r1).T(r)=T_1+(T_2-T_1)\frac{\ln(r/r_1)}{\ln(r_2/r_1)},\qquad q(r)=-\lambda\frac{\dd T}{\dd r}=\frac{\lambda\,(T_1-T_2)}{r\,\ln(r_2/r_1)} . Плотность потока убывает как 1/r1/r: одно и то же тепло проходит через всё большую площадь 2πrℓ2\pi r\ell. Тепловой поток на единицу длины трубы P′=2πr q(r)=2πλ (T1−T2)ln⁡(r2/r1),[P′]=Вт/м,P'=2\pi r\,q(r)=\frac{2\pi\lambda\,(T_1-T_2)}{\ln(r_2/r_1)},\qquad [P']=\text{Вт/м}, от rr не зависит — это и есть проверка стационарности.

Провод с джоулевым тепловыделением

Цилиндрический провод радиуса aa с равномерным qVq_V и температурой поверхности TsT_s. Уравнение Пуассона в цилиндрических координатах: 1rddr(rdTdr)=−qVλ  ⇒  rdTdr=−qVr22λ+C1.\frac1r\frac{\dd}{\dd r}\left(r\frac{\dd T}{\dd r}\right)=-\frac{q_V}{\lambda} \;\Rightarrow\; r\frac{\dd T}{\dd r}=-\frac{q_Vr^2}{2\lambda}+C_1 . На оси температура конечна, значит, dT/dr\dd T/\dd r при r→0r\to0 ограничена и C1=0C_1=0. Второе интегрирование с условием T(a)=TsT(a)=T_s даёт T(r)=Ts+qV4λ(a2−r2),Tц−Ts=qVa24λ.T(r)=T_s+\frac{q_V}{4\lambda}\left(a^2-r^2\right),\qquad T_{\text{ц}}-T_s=\frac{q_Va^2}{4\lambda}. Сравните с пластиной: в знаменателе 4λ4\lambda вместо 2λ2\lambda — цилиндр отводит тепло с поверхности, растущей пропорционально rr.

Перепад в стенке: бетон и утеплитель

Бетонная стена толщиной d=0,2d=0{,}2 м при перепаде T1−T2=20T_1-T_2=20 К: q=1,5⋅20/0,2=150q=1{,}5\cdot20/0{,}2=150 Вт/м². Слой минеральной ваты толщиной 0,10{,}1 м при том же перепаде: q=0,04⋅20/0,1=8q=0{,}04\cdot20/0{,}1=8 Вт/м² — почти в 20 раз меньше при вдвое меньшей толщине. Через стену площадью S=10S=10 м² в первом случае уходит P=1,5P=1{,}5 кВт, во втором 8080 Вт.

Пластина с тепловыделением

Стальная пластина (λ=50\lambda=50 Вт/(м·К)) толщиной 2L=402L=40 мм с объёмным тепловыделением qV=5⋅106q_V=5\cdot10^6 Вт/м³ при температуре поверхностей TsT_s: Tmax⁡−Ts=5⋅106⋅(0,02)22⋅50=5⋅106⋅4⋅10−4100=20 К.T_{\max}-T_s=\frac{5\cdot10^6\cdot(0{,}02)^2}{2\cdot50}=\frac{5\cdot10^6\cdot4\cdot10^{-4}}{100}=20\ \text{К}. Плотность потока на поверхности q(L)=qVL=5⋅106⋅0,02=105q(L)=q_VL=5\cdot10^6\cdot0{,}02=10^5 Вт/м². Если бы та же пластина была бетонной (λ=1,5\lambda=1{,}5), перепад составил бы 667667 К — материал с низкой теплопроводностью не может быть массивным источником тепла.

Медный провод с током

Провод радиуса a=1a=1 мм с током I=30I=30 А; ρэ=1,72⋅10−8\rho_{\mathrm э}=1{,}72\cdot10^{-8} Ом·м, λ=400\lambda=400 Вт/(м·К). Плотность тока J=I/(πa2)=30/(3,142⋅10−6)=9,55⋅106J=I/(\pi a^2)=30/(3{,}142\cdot10^{-6})=9{,}55\cdot10^6 А/м²; тепловыделение qV=ρэJ2=1,72⋅10−8⋅9,12⋅1013=1,57⋅106q_V=\rho_{\mathrm э}J^2=1{,}72\cdot10^{-8}\cdot9{,}12\cdot10^{13}=1{,}57\cdot10^6 Вт/м³. Перепад между осью и поверхностью: Tц−Ts=1,57⋅106⋅10−64⋅400≈1,0⋅10−3 К.T_{\text{ц}}-T_s=\frac{1{,}57\cdot10^6\cdot10^{-6}}{4\cdot400}\approx1{,}0\cdot10^{-3}\ \text{К}. Поперечное сечение медного провода практически изотермично: нагрев провода определяется не теплопроводностью меди, а отводом тепла с его поверхности. Этот вывод — основа упрощённых моделей в связанных задачах.

Тепловые потери изолированной трубы

Слой минеральной ваты (λ=0,04\lambda=0{,}04) от r1=55r_1=55 мм до r2=105r_2=105 мм при перепаде T1−T2=100T_1-T_2=100 К: P′=2π⋅0,04⋅100ln⁡(105/55)=25,10,647≈38,9 Вт/м.P'=\frac{2\pi\cdot0{,}04\cdot100}{\ln(105/55)}=\frac{25{,}1}{0{,}647}\approx38{,}9\ \text{Вт/м}. На внутренней поверхности q(r1)=P′/(2πr1)=38,9/0,3456=113q(r_1)=P'/(2\pi r_1)=38{,}9/0{,}3456=113 Вт/м², на наружной — 5959 Вт/м²: плотность потока упала в r2/r1=1,9r_2/r_1=1{,}9 раза.

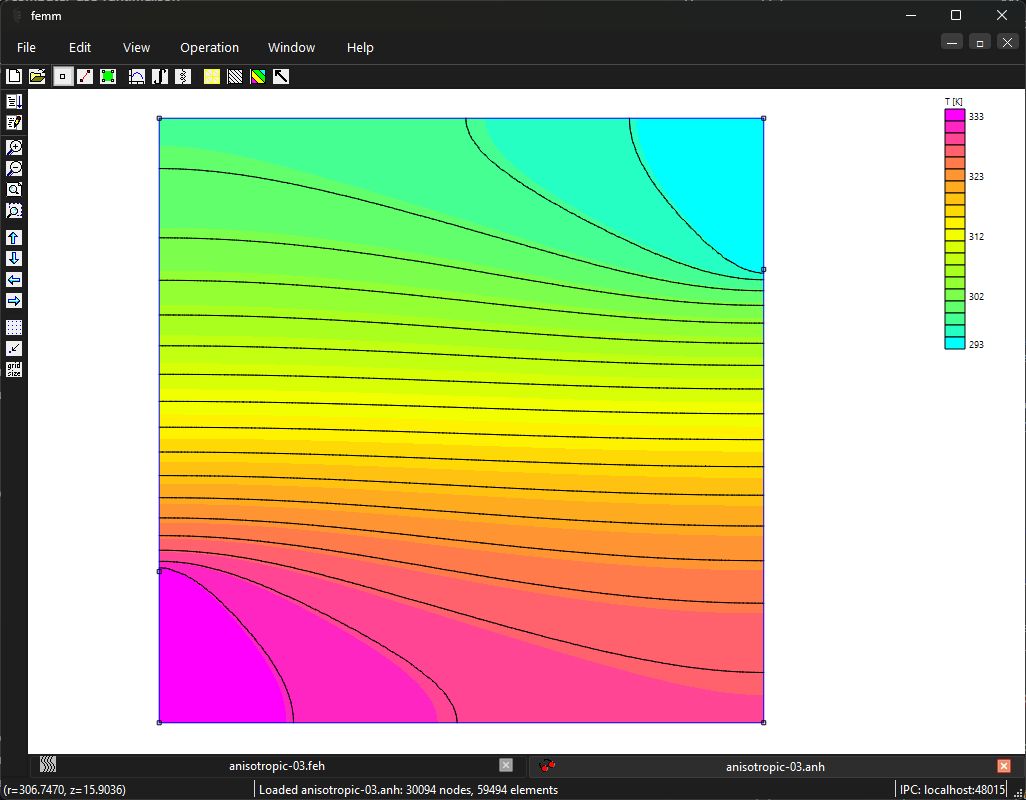

Анизотропная теплопроводность

В слоистых и волокнистых материалах — шихтованных магнитопроводах, стеклотекстолите, намотанных обмотках, графите — теплопроводность зависит от направления. Закон Фурье обобщается: каждая компонента q\uq зависит от всех компонент градиента, qi=−∑jλij∂T∂xj,q=−λ ∇T,q_i=-\sum_j\lambda_{ij}\frac{\partial T}{\partial x_j},\qquad \uq=-\boldsymbol\lambda\,\nabla T , где λ\boldsymbol\lambda — симметричный тензор теплопроводности. Для симметричного тензора существуют три взаимно перпендикулярных главных направления, в которых он диагонален: λ=diag(λ1,λ2,λ3)\boldsymbol\lambda=\mathrm{diag}(\lambda_1,\lambda_2,\lambda_3). В слоистой структуре главные оси — вдоль слоёв и поперёк них. Если слои толщиной d1d_1, d2d_2 с теплопроводностями λ1\lambda_1, λ2\lambda_2 чередуются, то вдоль слоёв они работают «параллельно», а поперёк — «последовательно»: λ∥=d1λ1+d2λ2d1+d2,λ⊥=d1+d2d1/λ1+d2/λ2.\lambda_\parallel=\frac{d_1\lambda_1+d_2\lambda_2}{d_1+d_2},\qquad \lambda_\perp=\frac{d_1+d_2}{d_1/\lambda_1+d_2/\lambda_2}. Так, в шихтованном сердечнике тонкие лаковые или оксидные прослойки почти не мешают теплу течь вдоль листов, но резко снижают λ⊥\lambda_\perp. У графита с упорядоченной структурой теплопроводность вдоль слоёв измеряется сотнями Вт/(м·К), а поперёк — единицами.

Главное следствие анизотропии: вектор q\uq уже не антипараллелен ∇T\nabla T и не перпендикулярен изотермам. Пусть λx=100\lambda_x=100, λy=1\lambda_y=1 Вт/(м·К), а градиент направлен под углом 45°45° к осям, ∇T=g(1,1)/2\nabla T=g(1,1)/\sqrt2. Тогда q=−g(100,1)/2\uq=-g(100,1)/\sqrt2 — вектор, отклонённый от оси xx всего на arctan⁡(1/100)≈0,6°\arctan(1/100)\approx0{,}6°. Тепло «выбирает» направление лёгкого переноса почти независимо от направления градиента. В уравнении теплопроводности анизотропия учитывается автоматически: ∇⋅(λ∇T)\nabla\cdot (\boldsymbol\lambda\nabla T) в главных осях раскрывается как λ1∂2T/∂x12+λ2∂2T/∂x22+λ3∂2T/∂x32\lambda_1\partial^2T/\partial x_1^2+\lambda_2\partial^2T/\partial x_2^2+\lambda_3\partial^2T/\partial x_3^2 [Лыков].

Зависимость теплопроводности от температуры

У реальных материалов λ=λ(T)\lambda=\lambda(T): у чистых металлов теплопроводность с ростом температуры слегка падает, у сталей и изоляционных материалов — чаще растёт. Тогда стационарное уравнение ∇⋅(λ(T)∇T)+qV=0\nabla\cdot (\lambda(T)\nabla T)+q_V=0 нелинейно. При умеренных перепадах пользуются средним значением λ\lambda на интервале температур. Если же зависимость существенна, помогает преобразование Кирхгофа: вводят новую переменную Θ=1λ0∫T0Tλ(T′) dT′,∇Θ=λ(T)λ0∇T,\Theta=\frac{1}{\lambda_0}\int_{T_0}^{T}\lambda(T')\,\dd T' ,\qquad \nabla \Theta=\frac{\lambda(T)}{\lambda_0}\nabla T , и стационарное уравнение для Θ\Theta становится линейным уравнением Пуассона λ0ΔΘ=−qV\lambda_0\Delta\Theta=-q_V; условия первого и второго рода сохраняют свой вид (условие третьего рода становится нелинейным). Решив его, возвращаются к TT обращением интеграла. В нестационарных задачах преобразование линейности не даёт: ∂T/∂t=(λ0/λ(T)) ∂Θ/∂t\partial T/\partial t=(\lambda_0/\lambda(T))\,\partial\Theta/\partial t, и коэффициент при производной по времени остаётся зависящим от температуры; там остаётся численное решение [Лыков].

Сводка величин

Величина Обозначение Единица Замечание
Температура TT К в разностях допустимы °C
Превышение температуры ϑ=T−T0\vartheta=T-T_0 К линейное уравнение, суперпозиция
Градиент температуры ∇T\nabla T К/м по нормали к изотерме, в сторону роста
Плотность теплового потока q\uq Вт/м² вектор
Тепловой поток PP Вт скаляр, интеграл q⋅n\uq\cdot\un по поверхности
Теплопроводность λ\lambda, λ\boldsymbol\lambda Вт/(м·К) скаляр или тензор
Объёмное тепловыделение qVq_V Вт/м³ qV=J⋅Eq_V=\uJ\cdot\uE для джоулева нагрева
Объёмная теплоёмкость ρmc\rho_mc Дж/(м³·К) коэффициент при ∂T/∂t\partial T/\partial t

Распространённые заблуждения

  • «Тепло течёт от большего тела к меньшему» (или «от тела с большим запасом тепла»). Направление переноса определяется только знаком ∇T\nabla T: тепло течёт от более горячей точки к более холодной, сколько бы энергии ни было запасено по обе стороны. Маленькая раскалённая деталь греет большой холодный корпус, а не наоборот.
  • Путаница qq и PP. Плотность потока qq измеряется в Вт/м² и может сильно меняться вдоль пути (в трубе — как 1/r1/r); тепловой поток PP — в Вт и в стационарном режиме без источников одинаков через любое сечение. Сравнивать «потоки» двух стенок разной площади по qq бессмысленно.
  • Градусы Цельсия в абсолютных формулах. В разностях температур (∇T\nabla T, T1−T2T_1-T_2) кельвины и градусы Цельсия взаимозаменяемы. Но всюду, где температура входит не разностью — прежде всего в закон излучения T4T^4, — следует подставлять кельвины. В линейной зависимости ρэ(T)=ρ0[1+αρ(T−T0)]\rho_{\mathrm э}(T)=\rho_0[1+\alpha_\rho(T-T_0)] стоит разность T−T0T-T_0, и там градусы Цельсия допустимы, если в них же задана T0T_0.
  • «Большая λ\lambda — значит, материал горячий». Теплопроводность — свойство материала, а не состояние. При одинаковом qq в меди перепад температур в 10410^4 раз меньше, чем в минеральной вате, — вот её смысл.
  • Вектор q\uq «вдоль изотермы». В изотропной среде q\uq перпендикулярен изотермам; вдоль изотермы перенос в первом порядке отсутствует. Исключение — анизотропные среды, где q\uq отклоняется в сторону главной оси с большей λ\lambda.

Вопросы и упражнения

  1. Стенка из алюминия толщиной 1010 мм и стенка из стали той же толщины находятся под одним перепадом 55 К. Найдите qq в обеих и отношение потоков. Какой толщины должна быть стальная стенка, чтобы пропускать столько же, сколько алюминиевая?
  2. Выведите профиль температуры в плоской стенке с тепловыделением qVq_V, если одна поверхность (x=0x=0) теплоизолирована, а другая (x=dx=d) имеет температуру TsT_s. Где максимум температуры и чему он равен? Сравните с симметричной пластиной толщиной 2L=2d2L=2d.
  3. Для медного провода a=2a=2 мм при той же плотности тока J=9,55⋅106J=9{,}55\cdot10^6 А/м², что в примере, найдите перепад Tц−TsT_{\text{ц}}-T_s. Во сколько раз он изменился и почему?
  4. Стальная труба r1=50r_1=50 мм, r2=55r_2=55 мм, перепад 1010 К. Найдите P′P' точно по логарифмической формуле и приближённо как для плоской стенки толщиной 55 мм и средней площадью 2π⋅52,52\pi\cdot52{,}5 мм на метр длины. Оцените относительную ошибку плоского приближения.
  5. В шихтованном сердечнике листы стали (λ=50\lambda=50) толщиной 0,50{,}5 мм разделены прослойками лака (λ=0,2\lambda=0{,}2) толщиной 55 мкм. Найдите λ∥\lambda_\parallel и λ⊥\lambda_\perp. Куда отклонится q\uq, если градиент направлен под 45°45° к плоскости листов?
  6. Покажите, что для λ=λ0(1+βϑ)\lambda=\lambda_0(1+\beta\vartheta) преобразование Кирхгофа даёт Θ=ϑ+βϑ2/2\Theta=\vartheta+\beta\vartheta^2/2. Как по найденному Θ\Theta восстановить ϑ\vartheta?

Ответы к пунктам 1, 3 и 4

1. qAl=237⋅5/0,01=118,5q_{\mathrm{Al}}=237\cdot5/0{,}01=118{,}5 кВт/м², qст=50⋅5/0,01=25q_{\mathrm{ст}}=50\cdot5/0{,}01=25 кВт/м²; отношение 4,744{,}74. Стальная стенка должна быть в 4,744{,}74 раза тоньше: 2,12{,}1 мм.

3. Перепад пропорционален qVa2q_Va^2 при qV=ρэJ2=constq_V=\rho_{\mathrm э}J^2=\mathrm{const}: вырос в 44 раза, до 3,9⋅10−33{,}9\cdot10^{-3} К. Ток при этом вырос в 44 раза (до 120120 А), а тепловыделение на единицу длины — в 44 раза; отводится оно с поверхности, выросшей лишь вдвое.

4. Точно: P′=2π⋅50⋅10/ln⁡(1,1)=3142/0,0953=32,96P'=2\pi\cdot50\cdot10/\ln(1{,}1)=3142/0{,}0953=32{,}96 кВт/м. Плоское приближение: P′=50⋅10⋅2π⋅0,0525/0,005=32,99P'=50\cdot10\cdot2\pi\cdot0{,}0525/0{,}005=32{,}99 кВт/м. Ошибка около 0,10{,}1 % — для тонкой стенки (r2/r1r_2/r_1 близко к 1) логарифм хорошо заменяется средней площадью.

Итоги

  • Температурное поле T(r,t)T(\vec r,t) — скалярное; его изотермы не пересекаются, а ∇T\nabla T направлен по нормали к ним в сторону роста температуры.
  • Закон Фурье q=−λ∇T\uq=-\lambda\nabla T: тепло течёт против градиента, от горячего к холодному; q\uq — плотность потока в Вт/м², P=∫Sq⋅n dSP=\int_S\uq\cdot\un\,\dS — поток в Вт.
  • Баланс энергии контрольного объёма и теорема Остроградского–Гаусса дают уравнение ρmc ∂T/∂t=∇⋅(λ∇T)+qV\rho_mc\,\partial T/\partial t=\nabla\cdot (\lambda\nabla T)+q_V; в стационарном однородном случае — уравнение Пуассона ΔT=−qV/λ\Delta T=-q_V/\lambda.
  • Одномерные решения: линейный профиль в плоской стенке, парабола при тепловыделении (Tmax⁡−Ts=qVL2/(2λ)T_{\max}-T_s=q_VL^2/(2\lambda) для пластины, qVa2/(4λ)q_Va^2/(4\lambda) для провода), логарифм в цилиндрической стенке с P′=2πλ(T1−T2)/ln⁡(r2/r1)P'=2\pi\lambda(T_1-T_2)/\ln(r_2/r_1).
  • В анизотропной среде λ\lambda — тензор, и q\uq не антипараллелен градиенту; зависимость λ(T)\lambda(T) делает задачу нелинейной, но в стационарном случае её линеаризует преобразование Кирхгофа.

Далее — граничные условия теплообмена и тепловые схемы: как задать на поверхности тела конвекцию и излучение и как свести многослойную стенку к цепи тепловых сопротивлений.

Уточнения постановки и расчётной методики FEMM 5

Физический и методический смысл

Тепловой поток q=-k\nabla T направлен от большей температуры к меньшей. Баланс \nabla\cdot q=q_v связывает распределённое тепловыделение и выходящий поток.

Теплопроводность k имеет единицу Вт/(м·К), тепловое сопротивление конечного тела — К/Вт. Геометрическая глубина превращает двумерное сечение в объём; температура не умножается на глубину, а полный поток умножается.

Тепловой поток как мощность через ориентированную поверхность определяется интегралом \dot Q_S=\int_S\mathbf q\cdot\mathbf n\,\mathrm dS, где q — плотность теплового потока в Вт/м². Температурный перепад T(a)-T(b)=-\int_a^b\nabla T\cdot\mathrm d\mathbf l. Формулы \dot Q=qS и \dot Q=kS[T(a)-T(b)]/l следуют только для стационарного одномерного однородного случая; тепловая энергия Q имеет единицу Дж, а \dot Q — Вт.

Вывод контрольного соотношения

Выведите линейное распределение T и сопротивление L/(kS) из стационарного баланса.

T(x)=373{,}15-80\frac{x}{0{,}01},\quad q_x=-k\frac{dT}{dx}=80000\,\mathrm{Вт/м^2},\quad Q=q_xS
(10.1)
Стационарная теплопроводность с заданными температурами; движение газа или жидкости не вычисляется.
  1. Разность температур 80 К равна разности в градусах Цельсия; абсолютные значения в FEMM вводятся в кельвинах.

  2. При постоянном k и отсутствии внутренних источников температура линейна.

  3. В середине T=333{,}15\,\mathrm{К}; плотность теплового потока 80000 Вт/м²; полный поток 80 Вт.

Границы применимости. Стационарная теплопроводность с заданными температурами; движение газа или жидкости не вычисляется.

Связь с опытом в FEMM

Воспроизведите пластину с двумя заданными температурами; измерьте профиль и полный поток двумя независимыми способами.

Сначала вычислите контрольное значение вручную, затем сформулируйте ожидаемый знак и зависимость от одного параметра. Повторите опыт в рабочей копии с изменением только этого параметра. Сохраняйте геометрию, единицы, глубину, материалы, источники и граничные условия вместе с результатом. Успешное завершение решателя означает решение введённой модели, но само по себе не доказывает её соответствие устройству.

Проверка и границы вывода

T_{\mathrm{mid}}=333{,}15\,\mathrm{К}, Q=80\,\mathrm{Вт}; погрешность профиля и относительная невязка граничного баланса указаны отдельно.

Сумма полных потоков через все границы с единой внешней нормалью равна нулю.

Стационарный расчёт не определяет время нагрева. Теплопроводность не равна теплоёмкости.

Знак градиента в программном извлечении

Проверяйте знак производной температуры по самому профилю T(x) и закону q=-k\nabla T. Имена G_x/G_y в извлечённых полях нельзя без проверки считать буквальным градиентом: в опубликованном нативном эталоне FEMM 5 знак соответствующей возвращённой компоненты отличается от dT/dx. Контрольные величины этого занятия — температура и тепловой поток; подробность зафиксирована в квитанции эталона.

Связь с общими определениями

Определения и границы применимости собраны в занятии Интегральные тепловые величины. Используйте интегральную запись как исходную; алгебраические формулы применяйте после проверки перечисленных там условий.

Пояснения к официальному руководству

Подробности, которые следует учитывать при настройке и проверке модели. Все учебные пояснения.

Рисунки из руководства к этому занятию (2)
  1. М.2.47 · Кнопки панели графических режимов
  2. М.2.48 · Кнопки панели профиля, интегрирования и результатов проводника
Формулы и таблицы руководства к этому занятию

Четыре физических приближения и единицы источников

Одна и та же двумерная геометрия допускает несколько физических постановок. Магнитный модуль учитывает электромагнитную индукцию и токи проводимости, пренебрегая током смещения; электростатический модуль описывает поле неподвижных зарядов. Модуль протекания тока учитывает токи проводимости и смещения в приближении, исключающем существенное влияние магнитной индукции, а тепловой модуль решает задачу теплопроводности. В каждом случае выбирается плоскопараллельная или осесимметричная геометрия. Такой выбор не расширяет состав физических явлений: пространственное распределение общего вида, распространение электромагнитных волн и гидродинамика требуют других моделей.

В магнитостатике исходными соотношениями служат ротор H, равный плотности свободного тока, и нулевая дивергенция B. Запись B = \nabla\times A автоматически выполняет второе соотношение. При нелинейном материале следует оставлять проницаемость внутри дифференциального оператора. Заменить его постоянным множителем перед лапласианом допустимо лишь в однородной линейной изотропной области. Постоянный магнит требует дополнительного источника в материальном законе, как разобрано в занятии 8.3.

В магнитной гармонике используется временной множитель \exp (j\omega t). Проводящий ток складывается из вклада изменения векторного потенциала и вклада продольного электрического градиента потенциала. Последний обеспечивает ограничения полного тока в проводящих телах и цепях. Если оставить только слагаемое -j\omega \sigma A, можно получить неверный полный ток даже при визуально правдоподобном распределении вихревых токов. Отдельно заданную плотность возбуждения не следует второй раз включать в индуцированную составляющую.

В электростатике потенциальность E автоматически выполняет безвихревое условие Фарадея. В пояснении к (1.19) оригинал называет его законом Ампера; математически здесь используется именно \nabla\times E = 0. Для кусочно неоднородной или анизотропной среды правильна дивергентная форма уравнения, а не одна глобальная постоянная \varepsilon перед лапласианом. В тепловом модуле величина G руководства равна -\nabla T: это противоположность обычному математическому градиенту температуры. Плотность теплового потока F направлена от горячего к холодному.

Стационарный баланс тепла

\nabla\cdot\mathbf F=q
(М.1.21)
В установившемся режиме тепло, выделившееся внутри малого объёма, должно выйти через его поверхность. Интегрально полный выходящий поток равен объёмному тепловыделению. Полностью изолированная область с положительным q поэтому не имеет конечной стационарной температуры.

Обозначения и единицы

  • \mathbf F — плотность теплового потока, Вт/м².
  • q — объёмная мощность тепловыделения, Вт/м³.

Условия применения. Теплопроводность без накопления энергии и переноса потоком вещества. Для переходного режима в балансе появляется объёмная теплоёмкость и производная температуры по времени.

Закон теплопроводности в обозначениях FEMM

\mathbf F=k\mathbf G
(М.1.22)
Теплопроводность преобразует направленный температурный перепад G в плотность теплового потока. В FEMM величина G определена как отрицательный градиент T, поэтому положительная k направляет поток от горячего к холодному. Для многослойной конструкции свойства вдоль и поперёк слоёв могут различаться.

Обозначения и единицы

  • k — теплопроводность, Вт/(м·К); \mathbf G — К/м; \mathbf F — Вт/м².

Условия применения. Скалярная запись относится к изотропному материалу. При анизотропии используют тензор k; зависимость k(T) требует нелинейного решения.

Знак температурного градиента в руководстве

\mathbf G=-\nabla T
(М.1.23)
В математике градиент T направлен к возрастанию температуры. Руководство обозначает буквой G противоположный вектор, чтобы записать закон потока как F=kG. При чтении векторного графика и выгрузке результатов этот знак нужно сохранить: замена G на обычный \nabla T перевернёт направление потока.

Обозначения и единицы

  • T — температура, К; \mathbf G — К/м.
  • Разность температур имеет одинаковое численное значение в кельвинах и градусах Цельсия, но абсолютные температурные законы требуют кельвинов.

Условия применения. Определение относится к обозначениям теплового модуля; оно не меняет математическое определение оператора \nabla .

Уравнение стационарной теплопроводности

-\nabla\cdot(k\nabla T)=q
(М.1.24)
Закон Фурье подставлен в стационарный баланс энергии. Если k зависит от температуры или координаты, он остаётся внутри дивергенции. Уравнение определяет T только вместе с источниками и тепловыми граничными условиями; наличие сетки само по себе не обеспечивает теплоотвод.

Обозначения и единицы

  • k — Вт/(м·К), T — К, q — Вт/м³.
  • При постоянной скалярной k левая часть упрощается до -k\nabla^2T.

Условия применения. Стационарная теплопроводность. Для шага по времени необходимо добавить накопление тепла; формула не описывает конвективный перенос внутри движущейся жидкости.

В формулах СИ плотность магнитного тока J имеет единицу А/м², объёмный электрический заряд \rho — Кл/м³, объёмное тепловыделение q — Вт/м³; это разные типы источников. Абсолютные коэффициенты \mu, \varepsilon, k и \sigma имеют единицы Гн/м, Ф/м, Вт/(м·К) и См/м. Поля интерфейса могут использовать кратные единицы, например МСм/м для проводимости магнитного материала; перед подстановкой в формулы их переводят в СИ. Электрический ток через вывод в амперах и объёмная плотность тока не взаимозаменяемы без площади и распределения.

Графическая оболочка femm_gui и движок femm_headless готовят и обрабатывают документы; fkn, belasolv, hsolv и csolv решают соответственно магнитные, электростатические, тепловые и токовые задачи. Генератор сетки tangle интегрирован в решатели. Поэтому отсутствие видимого окна само по себе не меняет физическую постановку, а успешный запуск оболочки ещё не подтверждает получение решения. Документ с исходными данными и файл результата должны соответствовать одной версии геометрии и свойств.

\nabla\times\left(\frac{1}{\mu(B)}\nabla\times\mathbf A\right)=\mathbf J,\qquad \mathbf B=\nabla\times\mathbf A
(Р.1.1)
Магнитостатическое уравнение для материала без постоянного магнитного источника; A измеряется в Вб/м.
\nabla\times\left(\frac{1}{\mu_{\text{эфф}}}\nabla\times\widehat{\mathbf A}\right)=-j\omega\sigma\widehat{\mathbf A}+\widehat{\mathbf J}_{\text{зад}}-\sigma\nabla\widehat V
(Р.1.2)
Гармоническая магнитная постановка неподвижной проводящей среды. Комплексные значения являются амплитудами; нелинейная эффективная проницаемость имеет ограничения приложения A.4.
\mathbf E=-\partial_t\mathbf A-\nabla V,\qquad\mathbf J_{\text{пров}}=-\sigma\partial_t\mathbf A-\sigma\nabla V
(Р.1.3)
Потенциальная и индукционная части электрического поля. Ротор градиента равен нулю, поэтому \nabla\times E = -\nabla\times \partial_t A; это промежуточная связь (1.10) перед (1.11)–(1.12).
\nabla\cdot(\nabla\times\mathbf H)=0\quad\Longrightarrow\quad\nabla\cdot\mathbf J+\nabla\cdot\partial_t\mathbf D=0
(Р.1.4)
Переход (1.31)–(1.32) от закона Ампера–Максвелла к сохранению полного тока. При E = -\nabla V и замене \partial t на j\omega получается токовое уравнение.
-\frac1\mu\nabla^2\mathbf A=\mathbf J,\qquad-\varepsilon\nabla^2V=\rho,\qquad-(\sigma+j\omega\varepsilon)\nabla^2\widehat V=0,\qquad-\sigma\nabla^2V=0
(Р.1.6)
Локальные сокращения для однородных линейных изотропных областей; для векторного магнитного равенства дополнительно используется калибровка \nabla\cdot A = 0. Последнее равенство — предел токовой задачи при нулевой частоте. На интерфейсах возвращаются к дивергентной форме.
-\nabla\cdot(\boldsymbol\varepsilon\nabla V)=\rho,\qquad -\nabla\cdot(\mathbf k\nabla T)=q,\qquad -\nabla\cdot[(\boldsymbol\sigma+j\omega\boldsymbol\varepsilon)\nabla\widehat V]=0
(Р.1.7)
Электростатика, стационарная теплопроводность и гармоническое протекание тока без внутренних источников полного тока. Жирные материальные коэффициенты допускают тензорное представление; упрощение до лапласиана требует постоянных скалярных коэффициентов.

Проверьте на своей модели

  • Для токовой задачи при частоте, стремящейся к нулю, ёмкостный член должен исчезнуть; для магнитной задачи с нулевой проводимостью исчезают вихревые токи.
  • При переносе джоулевых потерь в тепловую модель передавайте Вт/м³ либо согласованную полную мощность, а не электрическую плотность тока.
  • Перед расчётом укажите, какой отброшенный член уравнений мал именно для выбранного устройства и наблюдаемой величины.

Источник: руководство FEMM 5 целиком [32]. § 1 · § 1.2 · § 1.3 · § 1.3.1 · § 1.3.2 · § 1.3.3 · § 1.3.4 · § 1.3.5

Тепловые границы: знак потока и линеаризация излучения

Пусть n направлена из тела наружу. Тогда положительная нормальная плотность теплового потока означает отдачу тепла. При изотропной теплопроводности она равна -k\partial T/\partial n. Поэтому запись руководства k\partial T/\partial n + f = 0 задаёт выходящий поток f. Если горячее тело охлаждается средой с температурой T_{\infty}, конвективный поток положителен при T > T_{\infty}. Знак проверяют на простом стержне до использования сложной геометрии.

Заданный выходящий тепловой поток

k\frac{\partial T}{\partial n}+f=0
(М.1.37)
При внешней нормали n закон Фурье даёт F_n =-k\partial T/\partial n. Следовательно, положительное f в этом граничном условии означает отвод тепла из расчётного тела, а отрицательное — подвод. Нулевое f соответствует теплоизоляции.

Обозначения и единицы

  • f=F_n — выходящая плотность теплового потока, Вт/м².
  • k — Вт/(м·К); \partial T/\partial n — К/м; n направлена наружу.

Условия применения. Изотропная теплопроводность на границе. Полный поток в ваттах получают интегрированием f по площади, включая глубину плоской модели или поверхность вращения.

Условия фиксированной температуры, заданного потока, конвекции и излучения задают разные связи. Температурная граница представляет идеальный термостат; конвекция представляет ограниченную теплоотдачу с заданным коэффициентом h. Излучение требует абсолютных температур в кельвинах и коэффициента излучения \beta от 0 до 1. Для закона \beta \sigma_{\text{СБ}}(T^{4} - T_{\infty}^{4}) нельзя использовать температуру в градусах Цельсия. Сам FEMM не определяет коэффициент h из скорости обтекания и не решает течение охлаждающей среды.

Конвективное граничное условие

k\frac{\partial T}{\partial n}+h(T-T_o)=0
(М.1.38)
Граница отдаёт тепло среде с температурой To; интенсивность ограничена коэффициентом теплоотдачи h. При T>To выходящий поток равен h(T−To)>0. Задание большой h приближает идеальный термостат, но выбор h должен отвечать физическому охлаждению, а не желаемой температуре результата.

Обозначения и единицы

  • h — коэффициент теплоотдачи, Вт/(м²·К).
  • T, T_o — температура поверхности и среды, К; разность можно выражать в К или °C.

Условия применения. Нормаль наружу, заданная температура внешней среды. FEMM использует предоставленный коэффициент h и не вычисляет его из течения жидкости.

Тепловое излучение на границе

k\frac{\partial T}{\partial n}+\beta k_{\mathrm{sb}}\left(T^4-T_o^4\right)=0
(М.1.39)
Разность четвёртых степеней температур задаёт результирующий лучистый теплообмен с окружением. Положительный поток уходит из более горячего тела. Из-за нелинейности нельзя подставить один постоянный эквивалентный h на произвольный диапазон температур без проверки погрешности.

Обозначения и единицы

  • \beta — коэффициент излучения, безразмерный, от 0 до 1.
  • k_{\mathrm{sb}}\approx5{,}670374419\cdot10^{-8} Вт/(м²·К⁴) — постоянная Стефана–Больцмана.
  • T и T_o — только абсолютные температуры в кельвинах.

Условия применения. Заданная модель излучения к окружению, внешняя нормаль, согласованный коэффициент излучения. Формула не выполняет автоматически расчёт угловых коэффициентов между произвольными взаимно облучающими поверхностями.

Нелинейное излучение на очередной итерации заменяется локальным линейным выражением по температуре. Получается условие Робина, но его коэффициенты обновляются вместе с решением. Поэтому успешная линейная итерация не равна сходимости нелинейного теплообмена. При большом перепаде температур замена излучения одним постоянным h без отдельного обоснования может заметно изменить тепловой баланс.

Периодическая тепловая граница подходит для повторяющихся частей с одинаковыми температурами. Формально доступная антипериодическая связь имеет вид T_{2} = -T_{1} и требует особой осторожности: для абсолютных положительных температур обычного нагретого устройства она не выражает привычную геометрическую симметрию. Антисимметрия отклонения \theta = T - T_{0} не тождественна антипериодичности абсолютной T. Подмена допустима только после согласованного преобразования источников, материалов и граничных законов; излучение и k(T) не сохраняют прежний вид автоматически.

Неназначенная тепловая граница адиабатична. При положительном источнике и полностью адиабатической оболочке конечной стационарной температуры не существует. Переходный расчёт такой системы, напротив, допустим: энергия накапливается в объёмной теплоёмкости. FEMM 5 поддерживает последовательные тепловые шаги от предыдущего решения; эта возможность разобрана в 10.6 и не означает наличия переходного магнитного решателя.

q_{\text{изл}}(T)\approx4\beta\sigma_{\text{СБ}}T_k^3T-\beta\sigma_{\text{СБ}}(3T_k^4+T_\infty^4)
(Р.3.2)
Касательная линеаризация около температуры T_{k} при постоянных \beta и T_{\infty}. Это объяснение нелинейной границы, а не предписание вручную заменить штатную Radiation.
\frac{d}{dt}\int_\Omega c_vT\,dV=\int_\Omega q\,dV-\oint_{\partial\Omega}q_n\,dS
(Р.3.3)
Баланс энергии при постоянной объёмной теплоёмкости c_{v}. Для переменной теплоёмкости накопленная энергия определяется интегралом c_{v}(T) по температуре.

Проверьте на своей модели

  • Проверьте, что при T = T_{\infty} конвективный и радиационный потоки равны нулю, а при T > T_{\infty} имеют положительный выходящий знак.
  • Для полностью изолированного тела с постоянными q и c_{v} проверьте T(t) = T_{0} + qt /c_{v}; стационарное решение такого опыта не используйте.

Источник: руководство FEMM 5 целиком [32]. § 1.3.4 · § 1.4.2

Тепловой постпроцессор: плотность потока и полный баланс

В тепловых результатах T — температура, F — плотность теплового потока, G — используемое FEMM поле отрицательного температурного градиента. Поэтому F=kG для изотропного материала, а в анизотропном материале умножение покомпонентное. Изолинии T показывают одинаковую температуру, стрелки F — перенос тепла.

Панель теплового постпроцессора: сетка, изотермы, цветовая карта и стрелки потока.

Рисунок М.2.47. Кнопки панели графических режимов

Изотермы соединяют одинаковые температуры, а стрелки F показывают теплоперенос. В анизотропном материале направление потока может отличаться от направления отрицательного градиента температуры; выбор T или F нужно указывать вместе с рисунком.

Увеличить рисунок · Источник: Д. Микер, руководство FEMM 5, рис. 2.47, с. 74 [32]. Подпись и пояснение переведены для курса.

Профиль показывает T, модуль и компоненты F/G. Линейные интегралы дают разность температур, полный тепловой поток, длину и площадь развёрнутого контура, среднюю температуру линии. Блоковые — среднюю T по объёму, площадь сечения, объём, средние F и G. Средняя температура по линии и по объёму — разные величины и обычно не равны Tmax.

Три значка теплового постпроцессора: график, интеграл и результаты изотермического проводника.

Рисунок М.2.48. Кнопки панели профиля, интегрирования и результатов проводника

Профиль температуры, полный поток через контур и средняя температура объёма — разные результаты. Кнопка интеграла показывает набор операций текущего режима, поэтому перед нажатием проверьте, выбран контур или область.

Увеличить рисунок · Источник: Д. Микер, руководство FEMM 5, рис. 2.48, с. 74 [32]. Подпись и пояснение переведены для курса.

Conductor Properties возвращает температуру и полный поток для выбранного имени. Для стационарной задачи сопоставьте сумму потоков с одной принятой внешней нормалью и интеграл объёмного тепловыделения. В переходном процессе добавляется накопление внутренней энергии: стационарный баланс без накопления тогда неприменим. Цветовой максимум проверяют в численных точках и уточнением сетки.

\mathbf G=-\nabla T,\qquad\mathbf F=\mathbf k\mathbf G
(Р.34.1)
Обозначения теплового постпроцессора: G в К/м, F в Вт/м². Для изотропной среды тензор k заменяется скаляром.

Проверьте на своей модели

  • Для пластины вычислите полный поток из F\cdot S и сравните с интегралом FEMM.
  • В отчёте отдельно запишите максимум, среднюю по линии и среднюю по объёму.

Источник: руководство FEMM 5 целиком [32]. § 2.7 · § 2.7.4 · § 2.7.5 · § 2.7.6 · § 2.7.7

Разобранный численный пример

Теплопроводность однородной пластины — аналитический эталон

Дано. Пластина L=10\,\mathrm{мм}; высота 10 мм, глубина 100 мм, S=0{,}001\,\mathrm{м^2}; k=10\,\mathrm{Вт/(м\cdot К)}; слева 373,15 К, справа 293,15 К; сверху и снизу теплоизоляция.

  1. Разность температур 80 К равна разности в градусах Цельсия; абсолютные значения в FEMM вводятся в кельвинах.

  2. При постоянном k и отсутствии внутренних источников температура линейна.

  3. В середине T=333{,}15\,\mathrm{К}; плотность теплового потока 80000 Вт/м²; полный поток 80 Вт.

Ответ: T(5\,\mathrm{мм})=333{,}15\,\mathrm{К}; q_x=80000\,\mathrm{Вт/м^2}; Q=80\,\mathrm{Вт}.

Проверка: Сумма полных потоков через все границы с единой внешней нормалью равна нулю. Значения получены аналитически и сами по себе не подтверждают выполнения полевого расчёта FEMM.

Практикум в FEMM 5

Воспроизведите пластину с двумя заданными температурами; измерьте профиль и полный поток двумя независимыми способами.

Таблица 10.1. Исходные данные практикума
Исходная величинаЗначениеЕдиница
L10мм
Глубина100мм
k10Вт/(м·К)
T_{\mathrm{left}}373,2К
T_{\mathrm{right}}293,2К
  1. Создайте Heat Flow Problem: millimeters, Planar, Depth=100. Нарисуйте прямоугольник (0,0)–(10,10).
  2. В Material Properties задайте k_x=k_y=10\,\mathrm{Вт/(м\cdot К)}, объёмный источник q_v=0. Разместите метку материала.
  3. В Boundary Properties создайте Fixed Temperature: 373.15 и 293.15 К и назначьте левой и правой сторонам. Горизонтальные границы оставьте теплоизолированными.
  4. Постройте сетку и решите задачу. Прочитайте температуру в (5,5); проведите вертикальный контур и проинтегрируйте нормальный тепловой поток с указанным направлением.

Ожидаемый результат. T(5\,\mathrm{мм})=333{,}15\,\mathrm{К}; q_x=80000\,\mathrm{Вт/м^2}; Q=80\,\mathrm{Вт}. Для FEMM сравнение действительно только при совпадении идеализации и граничных условий.

Как проверить. Сумма полных потоков через все границы с единой внешней нормалью равна нулю. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.

Обработка и анализ результатов

Согласуется ли рассчитанный поток с линейным профилем и законом Фурье?

  1. Снимите температуры вдоль пластины, плотность потока и полный поток через сечение.
  2. Восстановите профиль или тепловое сопротивление из таблицы; сопоставьте суммарные источники и выходящие потоки.

С чем сравнить. Опора — закон Фурье и аналитический тепловой баланс из занятия. Теплоотдача и свойства материала являются исходными данными; одномерный предел применим только при согласованном пути тепла.

Итог работы. Профиль и две оценки потока с невязкой граничного баланса.

Расчётные исследования по теме

Изучите физическую постановку, выполните программу во встроенном Python FEMM 5 и проверьте результаты по сохранённым моделям и независимым критериям.

  • Тепловое сопротивление кабеля

    Многослойный кабель позволяет проверить тепловую модель значительно строже, чем сравнением одной максимальной температуры. Для каждого пассивного слоя есть независимое аналитическое сопротивление, а через все слои проходит одна и та же мощность жилы. Учебная задача учит различать удельное тепловое сопротивление материала, теплопроводность и сопротивление целого цилиндрического слоя. Эти три величины имеют разные определения и не должны смешиваться в таблицах.

    Решений FEMM: 3 · Численных проверок: 8

  • Температура подземного кабеля

    Три кабеля в одной траншее нагревают друг друга через грунт. Поэтому средний кабель оказывается горячее крайних даже при одинаковых потерях и одинаковой конструкции. Задача связывает внутренние сопротивления изоляции с распространением тепла в окружающей среде и с конвекцией на поверхности земли. Она полезна для обсуждения групповой прокладки и различия между локальной температурой поверхности и температурой жилы.

    Решений FEMM: 3 · Численных проверок: 6

  • Охлаждение равномерно нагреваемой шины

    Медная шина 100 × 10 мм, расчётная длина перпендикулярно рисунку 1 м. Объёмное тепловыделение 10⁵ Вт/м³; тепло отводится с двух широких сторон, торцы теплоизолированы.

    Решений FEMM: 3 · Численных проверок: 9

  • Ортотропный теплораспределитель аппарата

    Пластина 20 × 20 мм, глубина 1 мм; короткий контакт 60 °C на левой нижней стороне и контакт 20 °C на правой верхней стороне. Теплопроводности по осям 20 и 2 Вт/(м К).

    Решений FEMM: 6 · Численных проверок: 2

Все темы учебного практикума

Окна FEMM 5

Снимки интерфейса FEMM показывают геометрию, настройки и работу с результатами в FEMM 5. Откройте изображение, чтобы рассмотреть подписи и значения в полном размере.

Поперечная геометрия многослойного кабеля в модуле теплопроводности FEMM 5. Текстовые подписи скрыты в отображении, чтобы различались тонкие слои; зелёные точки — метки областей.
Поперечная геометрия многослойного кабеля в модуле теплопроводности FEMM 5. Текстовые подписи скрыты в отображении, чтобы различались тонкие слои; зелёные точки — метки областей. Открыть в полном размере
Сохранённое решение «Тепловое сопротивление кабеля». Температура T, К, и изотермы многослойного кабеля; стационарная теплопроводность.
Сохранённое решение «Тепловое сопротивление кабеля». Температура T, К, и изотермы многослойного кабеля; стационарная теплопроводность. Открыть в полном размере
Увеличенная область трёх многослойных кабелей в грунте: межосевое расстояние 300 мм. Поверхность грунта и удалённая граница за кадром; подписи материалов скрыты только в отображении.
Увеличенная область трёх многослойных кабелей в грунте: межосевое расстояние 300 мм. Поверхность грунта и удалённая граница за кадром; подписи материалов скрыты только в отображении. Открыть в полном размере
Сохранённое решение «Температура подземного кабеля». Температура T, К, и изотермы вокруг трёх подземных кабелей. Верхняя горизонталь — поверхность грунта; удалённая нижняя граница за кадром.
Сохранённое решение «Температура подземного кабеля». Температура T, К, и изотермы вокруг трёх подземных кабелей. Верхняя горизонталь — поверхность грунта; удалённая нижняя граница за кадром. Открыть в полном размере
Рабочая область модели «Охлаждение равномерно нагреваемой шины». Нативный препроцессор FEMM 5.
Рабочая область модели «Охлаждение равномерно нагреваемой шины». Нативный препроцессор FEMM 5. Открыть в полном размере
Сохранённое решение «Охлаждение равномерно нагреваемой шины». Температура T, К, шины с конвективным охлаждением. Для почти равномерного поля выбрана шкала отображения 293,15–350 К; её пределы не являются минимумом и максимумом решения. Изотермы скрыты.
Сохранённое решение «Охлаждение равномерно нагреваемой шины». Температура T, К, шины с конвективным охлаждением. Для почти равномерного поля выбрана шкала отображения 293,15–350 К; её пределы не являются минимумом и максимумом решения. Изотермы скрыты. Открыть в полном размере
Рабочая область модели «Ортотропный теплораспределитель аппарата». Нативный препроцессор FEMM 5.
Рабочая область модели «Ортотропный теплораспределитель аппарата». Нативный препроцессор FEMM 5. Открыть в полном размере
Сохранённое решение «Ортотропный теплораспределитель аппарата». Температура T, К, и изотермы ортотропного теплораспределителя; стационарная теплопроводность.
Сохранённое решение «Ортотропный теплораспределитель аппарата». Температура T, К, и изотермы ортотропного теплораспределителя; стационарная теплопроводность. Открыть в полном размере

Самостоятельная работа

Воспроизведите пластину с двумя заданными температурами; измерьте профиль и полный поток двумя независимыми способами. Сопоставьте исходный и изменённый режимы, сохраните исходные файлы, результаты и объяснение различия.

Критерий выполнения: T_{\mathrm{mid}}=333{,}15\,\mathrm{К}, Q=80\,\mathrm{Вт}; погрешность профиля и относительная невязка граничного баланса указаны отдельно.

Литература

Полные библиографические описания

Пояснения и типичные ошибки
Что изменится при удвоении глубины?

Температурное поле сохранится, полный тепловой поток и объём удвоятся.

Какое контрольное число и единица проверяют этот опыт?

T(5\,\mathrm{мм})=333{,}15\,\mathrm{К}; q_x=80000\,\mathrm{Вт/м^2}; Q=80\,\mathrm{Вт}.

При каких предположениях получена приведённая формула?

Стационарная теплопроводность с заданными температурами; движение газа или жидкости не вычисляется.

На что обратить внимание

  • Стационарный расчёт не определяет время нагрева. Теплопроводность не равна теплоёмкости.
  • Стационарная теплопроводность с заданными температурами; движение газа или жидкости не вычисляется.
