Занятие 9.5

Матрица ёмкостей, взаимность и энергия системы электродов

Электростатический конденсатор. Сохранённое решение FEMM 5. Узловой скаляр сохранённой модели. b и h — размеры выделенной геометрии между крайними поверхностями по координатам; пропорции сечения сохранены.
Электростатический конденсатор1 — DielectricСохранённое решение FEMM 5. Узловой скаляр сохранённой модели. b и h — размеры выделенной геометрии между крайними поверхностями по координатам; пропорции сечения сохранены.Открыть SVG целикомРезультат отдельноИсходная учебная модель

Цель и задачи

Цель. Согласовать зарядовое и энергетическое определения ёмкости.

Задачи

  • Вычислить ёмкость двухэлектродной системы по заряду и полной энергии.
  • Объяснить различное масштабирование поля, заряда и энергии при изменении напряжения и глубины.
Что нужно вспомнить перед началом

Если одно из понятий незнакомо, вернитесь к предыдущему занятию и воспроизведите его численный пример. После этого переходите к новой постановке.

Место занятия в инженерной методике

Расчётная лабораторная работа · Оценка электрического поля, ёмкости и изоляционного промежутка

Инженерный вопрос. Сохраняется ли ёмкость при смене напряжения и как она зависит от глубины?

Распределение напряжённости и ёмкость используются при выборе размеров промежутка и электродов. Отдельная проверка кромок показывает, какие геометрические подробности влияют на максимум поля.

Последовательность решения, отчёт и критерии результата

Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.

Последовательность решения

  1. Обосновать постановку и способ измерения. Задайте потенциалы или заряды независимых проводников, свойства диэлектрика и требуемую полевую либо интегральную величину.

  2. Ёмкость плоского конденсатора без краевого поля — аналитический эталон. Проверьте поле, ёмкость или энергию в аналитическом зазорном пределе с теми же границами.

  3. Ёмкость двухэлектродного эталона: заряд, энергия и масштабирование. Выполните действия практикума по его исходной таблице. Сохраните напряжение, заряд и энергию исходного режима, затем отдельно удвойте напряжение и глубину.

  4. Ответить на вопрос по своим результатам. Сопоставьте полевые, зарядовые и энергетические величины с аналитическим контрольным пределом; проверьте потенциалы и зарядовый баланс.

Что включить в отчёт

Результат этого занятия. Две оценки ёмкости и таблица масштабирования заряда и энергии с условиями идеализации.

Данные именно этого опыта. Сохраните напряжение, заряд и энергию исходного режима, затем отдельно удвойте напряжение и глубину.

Оформление наблюдений. Потенциалы, заряды, область и энергия; для поля — координаты и компоненты, для ёмкости — определение и полная геометрия электродов.

Как обосновать результат

Проверка из практикума. Две оценки ёмкости исходного режима согласованы с аналитическим эталоном и зарядовым балансом. Удвоение напряжения сохраняет C, удваивает Q и увеличивает W вчетверо; удвоение глубины при прежнем напряжении удваивает C, Q и W. Однородность, линейность и отсутствие бахромы указаны как условия сравнения.

Независимый контроль. Используйте зарядовый баланс и согласованные зарядовую и энергетическую оценки, если они предусмотрены постановкой занятия.

Критерий выполнения. Есть две оценки C и три согласованных режима с U, Q, W и глубиной; проверены зарядовый баланс, единицы и законы масштабирования в пределах принятой идеализации.

Точность и расхождения. Для ёмкости и энергии уточняйте интегральную величину. Для поля у кромки фиксируйте физическое скругление либо удаление точки; сеточный максимум идеального угла не является прочностью изоляции.

Основание сравнения. Используйте определения поля, ёмкости и энергии из занятия. Однородный или слоистый зазор является пределом с заданными границами; локальный максимум у идеальной острой кромки требует отдельной оценки.

Вывод для устройства

Свяжите результат с размером электрода, ёмкостью или распределением напряжённости; вывод о пробое требует обоснованного критерия и данных для реального диэлектрика.

Границы вывода. Линейная электростатика даёт поле и энергию, но не критерий пробоя сама по себе. Параметры диэлектрика, состояние поверхности и физическое скругление требуют исходных данных.

Теория и вывод формул

После выбора опорного электрода линейная система проводников описывается соотношением Q=C V. Независимое задание потенциала одного электрода при нулевых потенциалах остальных позволяет определить соответствующий столбец матрицы ёмкостей.

Соглашения об обозначениях и единицах
  • \(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
  • \(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
  • \(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
  • Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
  • Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
  • Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Указатель формул этого занятия
  1. (9.14) · Вывод контрольного соотношения

Ёмкость, энергия и силы в электростатике

От распределённого поля к параметрам

Инженеру редко нужна функция φ(r)\varphi(\ur) сама по себе. Нужны числа: заряд на электроде, напряжение между выводами, ёмкость, запасённая энергия, сила притяжения пластин. Все они получаются из поля интегрированием — по поверхности, по линии, по объёму — и в этом смысле поле является промежуточным результатом, а интегральные величины — конечным. Этот урок показывает, как именно выполняется переход для электростатики; те же приёмы в модуле M7 будут применены к индуктивности и сопротивлению.

Второй предмет урока — силы. Электростатическая сила на электрод может быть вычислена через производную энергии по координате (метод виртуальной работы), и здесь скрыта известная ловушка со знаками: при постоянном заряде берётся −∂W/∂x-\partial W/\partial x, при постоянном напряжении — +∂W/∂x+\partial W/\partial x. Мы разберём, почему оба способа дают одно и то же.

Заряд, напряжение, ёмкость

Пусть система состоит из двух проводников (электродов) в линейном диэлектрике; один находится под потенциалом φ1\varphi_1, другой — φ2\varphi_2.

Заряд, напряжение и ёмкость через поле

Заряд электрода 1 — поток смещения через любую замкнутую поверхность S1S_1, охватывающую только его (по теореме Гаусса): Q1=∮S1D⋅n dS=∮S1σs dS.Q_1=\oint_{S_1}\uD\cdot\un\,\dS=\oint_{S_1}\sigma_s\,\dS . Напряжение — линейный интеграл напряжённости по любому пути от электрода 1 к электроду 2: U=φ1−φ2=∫12E⋅dl.U=\varphi_1-\varphi_2=\int_1^2\uE\cdot\dl . Ёмкость двухэлектродной системы: C=QU(Ф),C=\frac{Q}{U}\quad\text{(Ф)}, где Q=Q1=−Q2Q=Q_1=-Q_2. Для протяжённых систем (кабели, шины) используют погонную ёмкость C′=C/ℓC'=C/\ell (Ф/м) — ёмкость на единицу длины.

Почему CC — параметр, а не функция режима? В линейной среде уравнение Лапласа и граничные условия линейны: удвоение потенциалов электродов удваивает φ\varphi всюду, а с ним E\uE, D\uD и QQ. Отношение Q/UQ/U от UU не зависит и определяется только геометрией и проницаемостью. Ёмкость — мера того, сколько заряда система «вмещает» при единичном напряжении; большой ёмкости отвечают большие электроды, малые зазоры и высокая ε\varepsilon.

Поверхность S1S_1 можно брать как угодно — прижать к электроду (тогда интеграл есть сумма поверхностного заряда) или отодвинуть в диэлектрик: поток D\uD один и тот же, пока внутри нет других свободных зарядов. Эта свобода используется при вычислении QQ по известному полю: интегрируют там, где поле проще.

Три классических конденсатора

Плоский. Однородное поле E=U/dE=U/d между пластинами площадью SS на расстоянии dd (краевые эффекты пренебрежимы при d≪Sd\ll\sqrt S): D=εU/dD=\varepsilon U/d, Q=DSQ=DS, откуда C=εSd.C=\frac{\varepsilon S}{d}.

Коаксиальный. Из урока об электростатике Er=U/(rln⁡(b/a))E_r=U/(r\ln(b/a)). Возьмём S1S_1 — цилиндр радиуса rr (a<r<ba<r<b) длиной ℓ\ell: Q=Dr⋅2πrℓ=εU⋅2πℓ/ln⁡(b/a)Q=D_r\cdot2\pi r\ell=\varepsilon U\cdot2\pi\ell/\ln(b/a) — от rr, как и должно быть, не зависит. Погонная ёмкость C′=2πεln⁡(b/a).C'=\frac{2\pi\varepsilon}{\ln(b/a)}.

Сферический. Er=U/[r2(1/a−1/b)]E_r=U/[r^2(1/a-1/b)]; поток через сферу радиуса rr: Q=4πr2εEr=4πεU/(1/a−1/b)Q=4\pi r^2\varepsilon E_r=4\pi\varepsilon U/(1/a-1/b), откуда C=4πεabb−a,C→4πεa при b→∞ (уединённый шар).C=\frac{4\pi\varepsilon ab}{b-a}, \qquad C\to4\pi\varepsilon a\ \text{при}\ b\to\infty\ \text{(уединённый шар)}.

Двухслойный диэлектрик

Пусть зазор заполнен двумя слоями с проницаемостями ε1\varepsilon_1, ε2\varepsilon_2, граница между ними — эквипотенциальная поверхность (параллельна электродам). Поверхностного заряда на границе нет, поэтому DnD_n непрерывно, а EnE_n скачет: E1=D/ε1E_1=D/\varepsilon_1, E2=D/ε2E_2=D/\varepsilon_2. Для плоского конденсатора с толщинами слоёв d1d_1, d2d_2 U=E1d1+E2d2=D(d1ε1+d2ε2)⇒C=Sd1/ε1+d2/ε2=(1C1+1C2)−1.U=E_1d_1+E_2d_2=D\left(\frac{d_1}{\varepsilon_1}+\frac{d_2}{\varepsilon_2}\right) \quad\Rightarrow\quad C=\frac{S}{d_1/\varepsilon_1+d_2/\varepsilon_2}=\left(\frac1{C_1}+\frac1{C_2}\right)^{-1}. Слои ведут себя как последовательно соединённые конденсаторы: заряд общий, напряжения складываются. Для коаксиала с границей слоёв на радиусе cc аналогично C′=2πln⁡(c/a)ε1+ln⁡(b/c)ε2,E1(r)=Q′2πε1r (a<r<c),E2(r)=Q′2πε2r (c<r<b),C'=\frac{2\pi}{\dfrac{\ln(c/a)}{\varepsilon_1}+\dfrac{\ln(b/c)}{\varepsilon_2}}, \qquad E_1(r)=\frac{Q'}{2\pi\varepsilon_1r}\ (a<r<c),\quad E_2(r)=\frac{Q'}{2\pi\varepsilon_2r}\ (c<r<b), где Q′=C′UQ'=C'U — погонный заряд. Напряжённость всегда больше в слое с меньшей ε\varepsilon: напряжение распределяется между слоями обратно пропорционально проницаемостям (при равных толщинах слоёв). Это главная опасность воздушных включений в твёрдой изоляции — они берут на себя непропорционально большую долю напряжения при наименьшей электрической прочности.

Матрица ёмкостей

При трёх и более проводниках одной ёмкости недостаточно. Пусть есть nn проводников с потенциалами U1,…,UnU_1,\dots,U_n, отсчитанными от опорного проводника («земли», потенциал 0). В силу линейности заряд каждого проводника — линейная комбинация всех потенциалов:

Матрица ёмкостей (коэффициенты Максвелла)

Qi=∑j=1nCijUj,i=1,…,n.Q_i=\sum_{j=1}^nC_{ij}U_j ,\qquad i=1,\dots,n . CijC_{ij} — заряд проводника ii при единичном потенциале проводника jj и нулевых потенциалах всех остальных (включая землю).

Свойства матрицы (на вводном уровне):

  • Симметрия Cij=CjiC_{ij}=C_{ji} — следствие того, что энергия системы W=12∑ijCijUiUjW=\tfrac12\sum_{ij}C_{ij}U_iU_j не должна зависеть от порядка зарядки проводников (теорема взаимности Грина).
  • Собственные коэффициенты положительны: Cii>0C_{ii}>0 — проводник под положительным потенциалом при заземлённых соседях заряжен положительно.
  • Взаимные коэффициенты неположительны: Cij≤0C_{ij}\le0 при i≠ji\ne j. Поднятие потенциала проводника jj при Ui=0U_i=0 индуцирует на проводнике ii отрицательный заряд: линии D\uD выходят с jj и заканчиваются на ii.
  • Сумма по строке неотрицательна: ∑jCij≥0\sum_jC_{ij}\ge0 — если все проводники поднять до одного потенциала, заряд каждого из них не отрицателен (линии поля уходят только на землю).

Из коэффициентов Максвелла строят частичные ёмкости, имеющие наглядный смысл конденсаторов между парами тел: Ci0=∑jCijC_{i0}=\sum_jC_{ij} — частичная ёмкость проводника ii на землю, Cikч=−CikC_{ik}^{\mathrm ч}=-C_{ik} (i≠ki\ne k) — частичная ёмкость между проводниками ii и kk. Тогда Qi=Ci0Ui+∑k≠iCikч(Ui−Uk)Q_i=C_{i0}U_i+\sum_{k\ne i}C_{ik}^{\mathrm ч}(U_i-U_k) — заряд складывается из зарядов «конденсаторов», соединяющих проводник с землёй и с каждым соседом. Все частичные ёмкости неотрицательны, что и делает их удобными для схем замещения многопроводных линий и кабелей [Иоссель], [Демирчян].

Энергия системы

Энергия поля в линейной системе двух электродов выражается тремя равносильными способами: Wэ=12∫VE⋅D dV=12CU2=Q22C=12QU.W_{\mathrm э}=\frac12\int_V\uE\cdot\uD\,\dV=\frac12CU^2=\frac{Q^2}{2C}=\frac12QU . Равенство объёмного интеграла и 12CU2\tfrac12CU^2 проверим для коаксиала: w=12εE2=12εU2/[r2ln⁡2(b/a)]w=\tfrac12\varepsilon E^2=\tfrac12\varepsilon U^2/[r^2\ln^2(b/a)], объём кольца 2πr dr2\pi r\,\dd r на единицу длины, Wℓ=∫abεU22r2ln⁡2(b/a) 2πr dr=πεU2ln⁡2(b/a)ln⁡ba=12⋅2πεln⁡(b/a)U2=12C′U2.W_\ell=\int_a^b\frac{\varepsilon U^2}{2r^2\ln^2(b/a)}\,2\pi r\,\dd r=\frac{\pi\varepsilon U^2}{\ln^2(b/a)}\ln\frac ba=\frac12\cdot\frac{2\pi\varepsilon}{\ln(b/a)}U^2=\frac12C'U^2 . Это даёт второй, независимый способ вычисления ёмкости — через энергию: C=2W/U2C=2W/U^2. При численном расчёте ёмкость по энергии и ёмкость по заряду (поток D\uD) сходятся с разной скоростью, и их расхождение служит мерой погрешности (урок о сходимости).

Сила методом виртуальной работы

Пусть один электрод может смещаться вдоль координаты xx (расстояние между пластинами, глубина погружения в диэлектрик), так что C=C(x)C=C(x). Дадим электроду виртуальное смещение dx\dd x и составим баланс энергии. Результат зависит от того, что при этом удерживается постоянным.

Сила через энергию и коэнергию

Изолированная система, Q=constQ=\mathrm{const}. Источника нет; работа силы совершается за счёт убыли энергии поля: Fx dx=−dWF_x\,\dd x=-\dd W, откуда Fx=−∂W∂x∣Q,W=Q22C(x).F_x=-\left.\frac{\partial W}{\partial x}\right|_{Q},\qquad W=\frac{Q^2}{2C(x)}. Система подключена к источнику, U=constU=\mathrm{const}. При смещении заряд меняется на dQ=U dC\dd Q=U\,\dd C, и источник отдаёт энергию U dQ=U2dCU\,\dd Q=U^2\dd C. Энергия поля меняется на dW=12U2dC\dd W=\tfrac12U^2\dd C — ровно половину. Баланс U dQ=dW+Fx dxU\,\dd Q=\dd W+F_x\,\dd x даёт Fx dx=U2dC−12U2dC=+dWF_x\,\dd x=U^2\dd C-\tfrac12U^2\dd C=+\dd W: Fx=+∂W′∂x∣U,W′=12C(x)U2,F_x=+\left.\frac{\partial W'}{\partial x}\right|_{U},\qquad W'=\frac12C(x)U^2 , где W′W' — коэнергия, в линейной системе численно равная энергии, но рассматриваемая как функция UU, а не QQ.

Знаки различны потому, что различен источник работы. При постоянном заряде система замкнута и за работу платит полем — энергия поля убывает. При постоянном напряжении источник вносит вдвое больше работы, чем совершает сила; половина идёт на увеличение энергии поля, половина — на механическую работу, и энергия поля при движении растёт. Силу же оба подхода дают одну и ту же, потому что сила — функция состояния системы, а не способа, которым мы её мысленно возмущаем: −∂∂xQ22C∣Q=Q22C2dCdx=12U2dCdx=∂∂xCU22∣U.-\left.\frac{\partial}{\partial x}\frac{Q^2}{2C}\right|_Q=\frac{Q^2}{2C^2}\frac{\dd C}{\dd x}=\frac12U^2\frac{\dd C}{\dd x} =\left.\frac{\partial}{\partial x}\frac{CU^2}{2}\right|_U . Итоговая формула Fx=12U2 dC/dxF_x=\tfrac12U^2\,\dd C/\dd x универсальна для линейных систем: сила направлена туда, куда растёт ёмкость — пластины притягиваются, диэлектрик втягивается в зазор.

Сила притяжения пластин

C=εS/xC=\varepsilon S/x, dC/dx=−εS/x2\dd C/\dd x=-\varepsilon S/x^2, поэтому Fx=−εSU22x2.F_x=-\frac{\varepsilon SU^2}{2x^2}. Знак «минус» означает, что сила направлена в сторону уменьшения xx — пластины притягиваются. Для S=100S=100 см², d=1d=1 мм, U=1U=1 кВ в воздухе: E=U/d=1E=U/d=1 МВ/м, C=ε0S/d=8,854⋅10−12⋅0,01/10−3≈88,5C=\varepsilon_0S/d=8{,}854\cdot10^{-12}\cdot0{,}01/10^{-3}\approx88{,}5 пФ, ∣F∣=8,854⋅10−12⋅0,01⋅1062⋅10−6≈4,4⋅10−2 Н=44 мН.|F|=\frac{8{,}854\cdot10^{-12}\cdot0{,}01\cdot10^6}{2\cdot10^{-6}}\approx4{,}4\cdot10^{-2}\ \text{Н}=44\ \text{мН}. Давление p=∣F∣/S=εU2/(2d2)=12εE2≈4,4p=|F|/S=\varepsilon U^2/(2d^2)=\tfrac12\varepsilon E^2\approx4{,}4 Па — это ровно плотность энергии поля в зазоре. Для сравнения, магнитное давление при B=1B=1 Тл составляет B2/(2μ0)≈4⋅105B^2/(2\mu_0)\approx4\cdot10^5 Па: электростатические приводы уместны лишь в микромеханике, где зазоры микронные и EE достигает сотен МВ/м.

Результат p=12εE2p=\tfrac12\varepsilon E^2 обобщается: на любом участке поверхности проводника поле создаёт натяжение, направленное по внешней нормали (поле «тянет» поверхность наружу, вдоль силовых линий), p=12εEn2=σs22ε,p=\frac12\varepsilon E_n^2=\frac{\sigma_s^2}{2\varepsilon}, где EnE_n — напряжённость у поверхности в диэлектрике с проницаемостью ε\varepsilon. На внутренний электрод коаксиала действует радиальное натяжение p=12εE(a)2p=\tfrac12\varepsilon E(a)^2, одинаковое по окружности и потому не дающее результирующей силы, а лишь растягивающее поверхность жилы. Общий способ вычисления сил через натяжения поля — тензор натяжений Максвелла — рассматривается в уроке об энергии и силах [Тамм].

Лаборатория

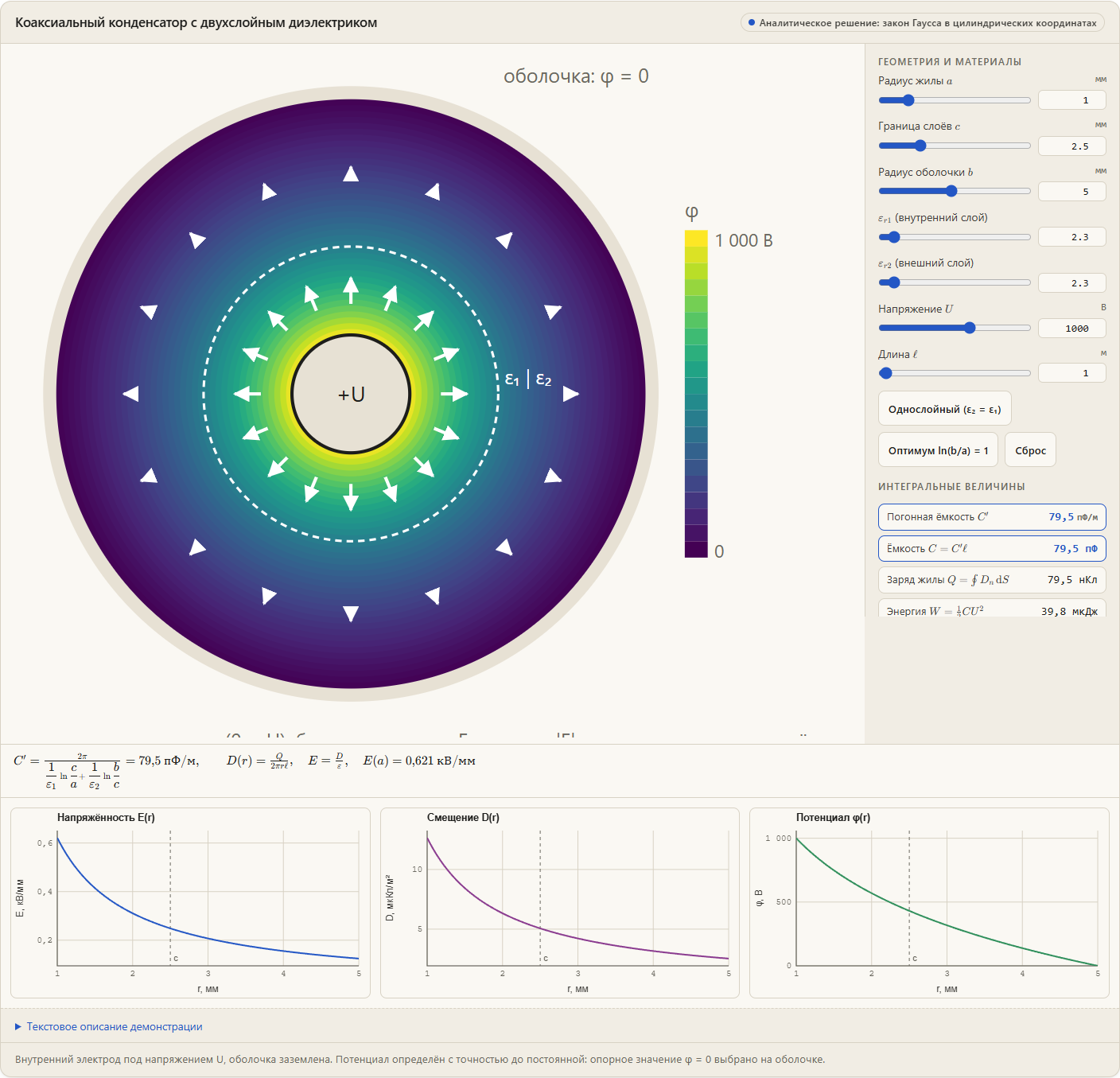

Лаборатория показывает поперечное сечение коаксиального конденсатора с двухслойным диэлектриком. Параметры: радиусы aa и bb электродов, промежуточный радиус cc границы слоёв, относительные проницаемости εr1\varepsilon_{r1} (внутренний слой) и εr2\varepsilon_{r2} (внешний), напряжение UU и длина ℓ\ell. По формулам этого урока вычисляются заряд QQ, ёмкость CC и погонная ёмкость C′C', напряжённости E(a)E(a) и по обе стороны границы слоёв E(c−)E(c^-), E(c+)E(c^+), смещение D(c)D(c) на границе слоёв, энергия WW и давление поля на жилу 12ε1E2(a)\tfrac12\varepsilon_1E^2(a); кнопки задают однослойный диэлектрик (εr2=εr1\varepsilon_{r2}=\varepsilon_{r1}) и оптимум ln⁡(b/a)=1\ln(b/a)=1. Графики E(r)E(r), φ(r)\varphi(r) и D(r)D(r) показывают скачок EE при непрерывном DD.

Вопросы, на которые отвечает лаборатория:

  • При εr1=εr2\varepsilon_{r1}=\varepsilon_{r2} проверьте C′=2πε/ln⁡(b/a)C'=2\pi\varepsilon/\ln(b/a) и убедитесь, что W=12CU2W=\tfrac12CU^2 при любых UU и ℓ\ell.
  • Введите тонкий воздушный слой (εr2=1\varepsilon_{r2}=1) снаружи твёрдой изоляции (εr1=2,3\varepsilon_{r1}=2{,}3…44). Где теперь максимум EE — на жиле или на границе слоёв? При каком cc напряжённость в воздухе превысит напряжённость на жиле?
  • Как меняется давление на внутренний электрод при изменении aa при фиксированных bb и UU? Где находится минимум E(a)E(a)?
  • Почему график D(r)D(r) непрерывен, а график E(r)E(r) имеет скачок именно в εr1/εr2\varepsilon_{r1}/\varepsilon_{r2} раз?

Коаксиальный кабель с полиэтиленовой изоляцией

Кабель с параметрами, близкими к RG-58: жила a=0,45a=0{,}45 мм, изоляция до b=1,475b=1{,}475 мм, εr=2,3\varepsilon_r=2{,}3. ln⁡(b/a)=ln⁡3,278≈1,187\ln(b/a)=\ln3{,}278\approx1{,}187, C′=2π⋅2,3⋅8,854⋅10−121,187=1,280⋅10−101,187≈1,08⋅10−10 Ф/м=108 пФ/м.C'=\frac{2\pi\cdot2{,}3\cdot8{,}854\cdot10^{-12}}{1{,}187}=\frac{1{,}280\cdot10^{-10}}{1{,}187}\approx1{,}08\cdot10^{-10}\ \text{Ф/м}=108\ \text{пФ/м}. При U=1U=1 кВ: погонный заряд Q′=C′U≈108Q'=C'U\approx108 нКл/м; энергия на метр Wℓ=12C′U2=12⋅1,08⋅10−10⋅106≈54W_\ell=\tfrac12C'U^2=\tfrac12\cdot1{,}08\cdot10^{-10}\cdot10^6\approx54 мкДж/м. Напряжённость на жиле E(a)=U/(aln⁡(b/a))≈1,87E(a)=U/(a\ln(b/a))\approx1{,}87 МВ/м, давление на жилу p=12εE(a)2=12⋅2,3⋅8,854⋅10−12⋅(1,87⋅106)2≈36p=\tfrac12\varepsilon E(a)^2=\tfrac12\cdot2{,}3\cdot8{,}854\cdot10^{-12}\cdot(1{,}87\cdot10^6)^2\approx36 Па. Проверка через поток: D(a)=εE(a)=2,3⋅8,854⋅10−12⋅1,87⋅106≈3,81⋅10−5D(a)=\varepsilon E(a)=2{,}3\cdot8{,}854\cdot10^{-12}\cdot1{,}87\cdot10^6\approx3{,}81\cdot10^{-5} Кл/м², Q′=2πaD(a)=2π⋅0,45⋅10−3⋅3,81⋅10−5≈1,08⋅10−7Q'=2\pi aD(a)=2\pi\cdot0{,}45\cdot10^{-3}\cdot3{,}81\cdot10^{-5}\approx1{,}08\cdot10^{-7} Кл/м — совпадает.

Воздушный зазор под оболочкой

Тот же кабель, но изоляция εr1=2,3\varepsilon_{r1}=2{,}3 доходит лишь до c=1,0c=1{,}0 мм, а между ней и оболочкой — воздух (εr2=1\varepsilon_{r2}=1). ln⁡(c/a)=ln⁡2,222≈0,799\ln(c/a)=\ln2{,}222\approx0{,}799, ln⁡(b/c)=ln⁡1,475≈0,389\ln(b/c)=\ln1{,}475\approx0{,}389: C′=2πε00,799/2,3+0,389/1=5,563⋅10−110,347+0,389≈7,56⋅10−11 Ф/м=75,6 пФ/м.C'=\frac{2\pi\varepsilon_0}{0{,}799/2{,}3+0{,}389/1}=\frac{5{,}563\cdot10^{-11}}{0{,}347+0{,}389}\approx7{,}56\cdot10^{-11}\ \text{Ф/м}=75{,}6\ \text{пФ/м}. При U=1U=1 кВ: Q′≈75,6Q'\approx75{,}6 нКл/м. Напряжённости: на жиле E(a)=Q′/(2πε1a)≈1,31E(a)=Q'/(2\pi\varepsilon_1a)\approx1{,}31 МВ/м; на границе слоёв со стороны изоляции E1(c−)=Q′/(2πε1c)≈0,59E_1(c^-)=Q'/(2\pi\varepsilon_1c)\approx0{,}59 МВ/м, со стороны воздуха E2(c+)=2,3⋅0,59≈1,36E_2(c^+)=2{,}3\cdot0{,}59\approx1{,}36 МВ/м. Максимум поля — в воздухе, а не на жиле, хотя радиус там вдвое больше: скачок в εr1\varepsilon_{r1} раз перевесил убывание 1/r1/r. Воздушный слой толщиной 0,4750{,}475 мм берёт на себя E2E_2-часть напряжения: ∫cbE2 dr=Q′ln⁡(b/c)/(2πε0)≈528\int_c^bE_2\,\dd r=Q'\ln(b/c)/(2\pi\varepsilon_0)\approx528 В — больше половины UU, хотя воздух занимает меньше половины толщины зазора (0,4750{,}475 из 1,0251{,}025 мм).

Распространённые заблуждения

  • «Ёмкость зависит от напряжения и заряда». В линейной среде C=Q/UC=Q/U — чисто геометрический параметр. От UU зависит лишь QQ (и обратно). Исключение — нелинейные диэлектрики (сегнетоэлектрики), где вводят дифференциальную ёмкость dQ/dU\dd Q/\dd U.
  • «Отрицательные CijC_{ij} — ошибка расчёта». Взаимные коэффициенты Максвелла должны быть неположительны; положительны частичные ёмкости −Cij-C_{ij}. Путаница этих двух систем — частая причина неверных схем замещения.
  • «На границе слоёв скачет DD». При отсутствии поверхностного заряда непрерывно именно DnD_n; скачок испытывает EnE_n, причём поле больше в слое с меньшей ε\varepsilon.
  • «Знак силы зависит от того, что держать постоянным». Сила одна и та же; разные знаки у производных энергии, потому что в одном случае работа совершается за счёт поля, в другом — за счёт источника. Проверка: Fx=12U2 dC/dxF_x=\tfrac12U^2\,\dd C/\dd x в обоих случаях.
  • «Энергия конденсатора 12QU\tfrac12QU — значит, половина работы источника куда-то делась». Да: при зарядке от источника постоянного напряжения через любое сопротивление половина отданной источником энергии QUQU выделяется в виде тепла (или излучения) — независимо от величины сопротивления. Это свойство процесса зарядки, а не поля.
  • Давление p=12ε0E2p=\tfrac12\varepsilon_0E^2 в диэлектрике. В формуле стоит проницаемость среды ε\varepsilon, в которой находится поверхность проводника.

Вопросы и упражнения

  1. Выведите C=4πεab/(b−a)C=4\pi\varepsilon ab/(b-a) для сферического конденсатора через энергию, проинтегрировав 12εE2\tfrac12\varepsilon E^2 по сферическим слоям, и убедитесь, что результат совпадает с полученным через поток D\uD.
  2. Плоский конденсатор d=2d=2 мм заполнен слоем слюды (εr=6\varepsilon_r=6, d1=1,5d_1=1{,}5 мм) и воздухом (d2=0,5d_2=0{,}5 мм). При каком напряжении UU поле в воздухе достигнет 33 МВ/м? Какое при этом поле в слюде? Какую долю UU принимает воздушный слой?
  3. Для кабеля из первого примера найдите радиус жилы aa, при котором E(a)E(a) минимально при неизменных bb и UU, и соответствующую C′C'. Насколько снизится E(a)E(a) по сравнению с a=0,45a=0{,}45 мм?
  4. Система из двух одинаковых проводников над землёй имеет C11=C22=50C_{11}=C_{22}=50 пФ, C12=−20C_{12}=-20 пФ. Найдите частичные ёмкости C10C_{10}, C20C_{20}, C12чC_{12}^{\mathrm ч} и заряды проводников при U1=+1U_1=+1 кВ, U2=−1U_2=-1 кВ. Какова ёмкость между проводниками C=Q1/(U1−U2)C=Q_1/(U_1-U_2) в этом режиме?
  5. Пластина конденсатора из примера подвешена на пружине жёсткостью k=5k=5 кН/м. На сколько сместится пластина при подаче U=1U=1 кВ, если считать смещение малым? Что произойдёт при увеличении напряжения — обсудите устойчивость положения равновесия, используя F∝1/x2F\propto1/x^2.
  6. Диэлектрическая пластина (εr\varepsilon_r, толщина dd, ширина ww) частично введена в плоский конденсатор с зазором dd на глубину xx при постоянном UU. Найдите C(x)C(x) и силу, втягивающую пластину. Куда она направлена и зависит ли от xx?

Ответы к пунктам 2 и 4

2. DD одинаково в слоях: E1=E2ε2/ε1=3/6=0,5E_1=E_2\varepsilon_2/\varepsilon_1=3/6=0{,}5 МВ/м. U=E1d1+E2d2=0,5⋅106⋅1,5⋅10−3+3⋅106⋅0,5⋅10−3=750+1500=2250U=E_1d_1+E_2d_2=0{,}5\cdot10^6\cdot1{,}5\cdot10^{-3}+3\cdot10^6\cdot0{,}5\cdot10^{-3}=750+1500=2250 В. Воздушный слой занимает четверть толщины, но принимает 1500/2250=2/31500/2250=2/3 напряжения.

4. C10=C11+C12=30C_{10}=C_{11}+C_{12}=30 пФ, C20=30C_{20}=30 пФ, C12ч=20C_{12}^{\mathrm ч}=20 пФ. Q1=C11U1+C12U2=50⋅1−20⋅(−1)=70Q_1=C_{11}U_1+C_{12}U_2=50\cdot1-20\cdot(-1)=70 нКл, Q2=−70Q_2=-70 нКл. C=Q1/(U1−U2)=70 нКл/2 кВ=35C=Q_1/(U_1-U_2)=70\ \text{нКл}/2\ \text{кВ}=35 пФ — это C12ч+C10C20/(C10+C20)=20+15=35C_{12}^{\mathrm ч}+C_{10}C_{20}/(C_{10}+C_{20})=20+15=35 пФ: ёмкость между проводниками складывается из прямой частичной ёмкости и последовательной цепочки двух ёмкостей на землю.

Итоги

  • Заряд — поток D\uD через поверхность вокруг электрода, напряжение — линейный интеграл E\uE; C=Q/UC=Q/U зависит только от геометрии и ε\varepsilon. Плоский: εS/d\varepsilon S/d; коаксиальный: C′=2πε/ln⁡(b/a)C'=2\pi\varepsilon/\ln(b/a); сферический: 4πεab/(b−a)4\pi\varepsilon ab/(b-a).
  • Слои диэлектрика с эквипотенциальной границей — последовательные конденсаторы: DD непрерывно, EE скачет, напряжение распределяется обратно пропорционально ε\varepsilon.
  • Матрица ёмкостей Qi=∑CijUjQ_i=\sum C_{ij}U_j симметрична, с положительной диагональю и неположительными взаимными коэффициентами; частичные ёмкости −Cij-C_{ij} и ∑jCij\sum_jC_{ij} неотрицательны и образуют схему замещения.
  • W=12CU2=Q2/(2C)=12∫E⋅D dVW=\tfrac12CU^2=Q^2/(2C)=\tfrac12\int\uE\cdot\uD\,\dV; ёмкость можно вычислять как через заряд, так и через энергию.
  • Сила: Fx=−∂W/∂x∣Q=+∂W′/∂x∣U=12U2 dC/dxF_x=-\partial W/\partial x|_Q=+\partial W'/\partial x|_U=\tfrac12U^2\,\dd C/\dd x; на поверхность проводника действует натяжение p=12εEn2p=\tfrac12\varepsilon E_n^2.

Далее — поле стационарного электрического тока: та же математика (уравнение Лапласа для φ\varphi), но вместо заряда — ток, вместо ёмкости — сопротивление, а вместо энергии — мощность потерь.

Уточнения постановки и расчётной методики FEMM 5

Физический и методический смысл

Для нескольких линейных электродов Q=C V после выбора опорного электрода. Столбец матрицы получают независимым возбуждением одного потенциала при нулевых остальных.

В матрице коэффициентов Максвелла диагональные элементы положительны, взаимные обычно неположительны. Их нельзя без преобразования назвать положительными отдельными ёмкостями ветвей. Взаимность даёт C_{ij}=C_{ji}; энергия W=V^{\mathsf T}CV/2 неотрицательна.

Вывод контрольного соотношения

Свяжите зарядовый и энергетический способы определения ёмкости и распространите их на независимые возбуждения.

C=\frac{\varepsilon_0\varepsilon_r S}{g},\quad Q=CU,\quad W=\frac12 CU^2
(9.14)
Линейный диэлектрик; полный заряд электрода, а не плотность заряда; идеальные боковые условия исключают бахрому.
  1. Переведите g=0{,}01\,\mathrm{м} и S=0{,}01\cdot 0{,}1=0{,}001\,\mathrm{м^2}. Примите \varepsilon _{0}=8{,}8541878128\cdot 10^{-12}\,\mathrm{Ф/м}.

  2. Ёмкость равна 1,771·10⁻¹² Ф. Заряд электрода положительного потенциала равен +1{,}77083756256\cdot 10^{-10} Кл.

  3. Энергия равна 8,854·10⁻⁹ Дж; сумма зарядов двух электродов равна нулю.

Границы применимости. Линейный диэлектрик; полный заряд электрода, а не плотность заряда; идеальные боковые условия исключают бахрому.

Связь с опытом в FEMM

Подготовьте таблицу двух независимых возбуждений системы из двух рабочих электродов и опорного корпуса; отдельно сохраните базовый двухэлектродный эталон.

Сначала вычислите контрольное значение вручную, затем сформулируйте ожидаемый знак и зависимость от одного параметра. Повторите опыт в рабочей копии с изменением только этого параметра. Сохраняйте геометрию, единицы, глубину, материалы, источники и граничные условия вместе с результатом. Успешное завершение решателя означает решение введённой модели, но само по себе не доказывает её соответствие устройству.

Проверка и границы вывода

Столбцы матрицы имеют единицу Ф, взаимность проверена в численном допуске, энергия прямого решения сопоставлена с V^{\mathsf T}CV/2; базовый C совпадает с 1,771 пФ.

При U=200\,\mathrm{В} заряд удваивается, энергия увеличивается в четыре раза. При удвоении глубины C, Q, W удваиваются.

Разные внешние границы или сетки между возбуждениями могут нарушать численную взаимность; сначала сохраняют одну геометрию и постановку.

Пояснения к официальному руководству

Подробности, которые следует учитывать при настройке и проверке модели. Все учебные пояснения.

Рисунки из руководства к этому занятию (4)
  1. М.2.32 · Кнопки панели запуска расчётных операций
  2. М.2.34 · Кнопки панели профиля, интегрирования и результатов проводника
  3. М.2.35 · Диалог «График \(X\)–\(Y\)»
  4. М.2.37 · Диалог результатов проводника
Формулы и таблицы руководства к этому занятию

Электростатические результаты: заряд, энергия и сила

Профили допускают V, модуль и нормальную/касательную компоненты D и E. Линейный E\cdot t даёт падение потенциала вдоль пути; D\cdot n через замкнутую поверхность соответствует охваченному свободному заряду. Контур в плоском сечении разворачивается на заданную глубину, в осесимметрии — вращением; поэтому результат D\cdot n имеет смысл полного заряда, а не заряда на метр без учёта постановки.

Три значка электростатического препроцессора: сетка, анализ и просмотр результата.

Рисунок М.2.32. Кнопки панели запуска расчётных операций

Для электростатики последовательность остаётся прежней: проверить сетку, выполнить решение и открыть актуальный файл .res. Совпадение значков с магнитным модулем не означает совпадения уравнений и единиц результатов.

Увеличить рисунок · Источник: Д. Микер, руководство FEMM 5, рис. 2.32, с. 59 [32]. Подпись и пояснение переведены для курса.

Три значка электростатического постпроцессора: профиль, интеграл и свойства именованного проводника.

Рисунок М.2.34. Кнопки панели профиля, интегрирования и результатов проводника

По профилю проверяют распределение V, E или D; интеграл D по охватывающей поверхности даёт заряд; результаты проводника сразу сообщают его общий Q и потенциал. Сопоставление этих способов помогает проверить выбранный электрод и ориентацию контура.

Увеличить рисунок · Источник: Д. Микер, руководство FEMM 5, рис. 2.34, с. 61 [32]. Подпись и пояснение переведены для курса.

Электростатический X-Y Plot с выбранным напряжением V и числом точек 1500.

Рисунок М.2.35. Диалог «График X–Y»

Профиль V вдоль заданного пути позволяет проверить граничные потенциалы и плавность решения. Для оценки электрической напряжённости выбирайте E либо его нужную компоненту: малая разность соседних значений V сама по себе не заменяет производную с учётом расстояния.

Обозначения на рисунке

Quantity
Величина
Number of points
Число точек профиля
V (voltage)
Электрический потенциал V

Увеличить рисунок · Источник: Д. Микер, руководство FEMM 5, рис. 2.35, с. 61 [32]. Подпись и пояснение переведены для курса.

Блоковые результаты: энергия, площадь сечения, объём, средние D и E, сила и момент через WST. Среднее E — векторное усреднение; встречные направления могут взаимно сократиться при ненулевом среднем модуле. Для силы WST выделяют тело или проводник, проверяют окружение воздухом и уточняют сетку. Линейный тензор не ведут по самому скачку свойств или острой кромке.

Элементарная сила электрического тензора Максвелла

\mathrm d\mathbf F=\frac12\left[\mathbf D(\mathbf E\cdot\mathbf n)+\mathbf E(\mathbf D\cdot\mathbf n)-(\mathbf D\cdot\mathbf E)\mathbf n\right]\mathrm dS
(М.2.18)
Электрическое поле создаёт поверхностное напряжение; его интеграл по замкнутой поверхности даёт результирующую силу на заключённое тело. Для вычисления в курсе поверхность выбирают в воздухе, избегая скачков свойств и острых кромок. Отдельный максимум E на кромке не заменяет интегральную силу.

Обозначения и единицы

  • \mathbf D — Кл/м²; \mathbf E — В/м; их произведение — Дж/м³=Н/м².
  • \mathbf n — внешняя единичная нормаль; \mathrm dS — м²; \mathrm d\mathbf F — Н.

Условия применения. Электростатика и замкнутая поверхность в однородном линейном окружении, обычно воздухе. Для силы внутри деформируемого диэлектрика с электрострикцией нужна более полная механическая модель.

В оригинале у (2.18), как у магнитного аналога, отсутствует dS. Здесь он явно восстановлен для размерностно правильной дифференциальной силы.

Плотность электростатической энергии

w_{\mathrm e}=\frac12\mathbf D\cdot\mathbf E,\qquad W_{\mathrm e}=\int_Vw_{\mathrm e}\,\mathrm dV
(М.Н.15)
Ненумерованное ядро из описания Stored energy превращается в полную энергию только после интегрирования по физическому объёму.

Обозначения и единицы

  • \mathbf D — электрическое смещение, Кл/м²; \mathbf E — поле, В/м; w_{\mathrm e} — плотность энергии, Дж/м³; W_{\mathrm e} — энергия, Дж.

Условия применения. Линейный обратимый диэлектрик; в плоской модели учитывается глубина, в осесимметричной — объём вращения.

Ненумерованное соотношение из текста руководства; обозначения и условия раскрыты для курса.

Conductor Properties показывает V и общий Q выбранного имени. Для линейного двухэлектродного эталона сравните ёмкость через Q/U с 2W/U^{2} по энергии всего электрического поля. В многоэлектродной системе учитывайте все возбуждённые проводники: одна пара чисел Q,U не заменяет матрицу ёмкостей. При энергетическом расчёте силы различайте фиксированный заряд и фиксированное напряжение с работой источника.

Окно Conductor Properties для электрода +100V: потенциал 100 В и заряд около 4,4768·10⁻⁷ Кл.

Рисунок М.2.37. Диалог результатов проводника

Здесь показан полный заряд именованного электрода. Отношение Q/U даёт ёмкость только при согласованной двухэлектродной постановке и выбранной разности потенциалов; число 100 В относительно опоры не всегда является напряжением между произвольной парой электродов.

Обозначения на рисунке

Voltage
Потенциал
Charge
Полный заряд

Увеличить рисунок · Источник: Д. Микер, руководство FEMM 5, рис. 2.37, с. 65 [32]. Подпись и пояснение переведены для курса.

Проверьте на своей модели

  • Сопоставьте заряд электрода с потоком D через замкнутый контур и укажите выбранную нормаль.
  • Проверьте, что энергетический интеграл включает весь нужный диэлектрик, а не только одну произвольно выбранную часть.

Источник: руководство FEMM 5 целиком [32]. § 2.5 · § 2.5.5 · § 2.5.6 · § 2.5.7 · § 2.5.8

Разобранный численный пример

Ёмкость плоского конденсатора без краевого поля — аналитический эталон

Дано. Зазор g=10\,\mathrm{мм}; высота электрода 10 мм; глубина 100 мм; S=0{,}001\,\mathrm{м^2}; \varepsilon_r=2; U=100\,\mathrm{В}.

  1. Переведите g=0{,}01\,\mathrm{м} и S=0{,}01\cdot 0{,}1=0{,}001\,\mathrm{м^2}. Примите \varepsilon _{0}=8{,}8541878128\cdot 10^{-12}\,\mathrm{Ф/м}.

  2. Ёмкость равна 1,771·10⁻¹² Ф. Заряд электрода положительного потенциала равен +1{,}77083756256\cdot 10^{-10} Кл.

  3. Энергия равна 8,854·10⁻⁹ Дж; сумма зарядов двух электродов равна нулю.

Ответ: C = 1{,}77083756256\,\mathrm{пФ}; Q+ = 177{,}083756256 пКл; W = 8{,}8541878128 нДж.

Проверка: При U=200\,\mathrm{В} заряд удваивается, энергия увеличивается в четыре раза. При удвоении глубины C, Q, W удваиваются. Значения получены аналитически и сами по себе не подтверждают выполнения полевого расчёта FEMM.

Практикум в FEMM 5

Ёмкость двухэлектродного эталона: заряд, энергия и масштабирование

Таблица 9.5. Исходные данные практикума
Исходная величинаЗначениеЕдиница
Зазор10мм
Глубина100мм
\varepsilon_r21
U100В
  1. Создайте самостоятельную Electrostatics Planar-модель: миллиметры, глубина 100 мм, точность 1e-8. Прямоугольник имеет вершины (0,0), (10,0), (10,10), (0,10) мм; одна метка внутри задаёт линейный изотропный диэлектрик с относительной проницаемостью 2. На горизонтальных сторонах сохраняются естественные нулевые нормальные потоки: это идеальный зазор без бахромы.
  2. В новой учебной модели задайте проводники «Левый электрод» и «Правый электрод» с потенциалами 0 и 100 В на соответствующих вертикальных сторонах. Заряд этим же проводникам независимо не задавайте. Если изучаете ранее сохранённый исходник, сначала зафиксируйте его фактические имена; библиотечный оригинал ради переименования не меняйте.
  3. Сохраните учебную копию, повторно откройте и решите её. Прочитайте потенциалы и полные заряды обоих проводников, выделите весь диэлектрик и получите полную энергию. Рассчитайте C=Qправ/U и C=2W/U^{2}; проверьте зарядовый баланс и аналитическую ёмкость из теории.
  4. В отдельной копии измените только напряжение правого электрода со 100 до 200 В при прежней глубине. Выполните новое решение; сравните ёмкость и отношения зарядов и энергий.
  5. Верните напряжение 100 В и в другой копии измените только глубину со 100 до 200 мм. Выполните новое решение и сопоставьте ёмкость, заряд и энергию с исходным режимом. Объясните, почему локальное поле при этом не меняется. Матричное обобщение из теории не требует отдельной многопроводниковой геометрии в этом практикуме.

Ожидаемый результат. C = 1{,}77083756256\,\mathrm{пФ}; Q+ = 177{,}083756256 пКл; W = 8{,}8541878128 нДж. Для FEMM сравнение действительно только при совпадении идеализации и граничных условий.

Как проверить. Две оценки ёмкости исходного режима согласованы с аналитическим эталоном и зарядовым балансом. Удвоение напряжения сохраняет C, удваивает Q и увеличивает W вчетверо; удвоение глубины при прежнем напряжении удваивает C, Q и W. Однородность, линейность и отсутствие бахромы указаны как условия сравнения.

Обработка и анализ результатов

Сохраняется ли ёмкость при смене напряжения и как она зависит от глубины?

  1. Сохраните напряжение, заряд и энергию исходного режима, затем отдельно удвойте напряжение и глубину.
  2. Сопоставьте полевые, зарядовые и энергетические величины с аналитическим контрольным пределом; проверьте потенциалы и зарядовый баланс.

С чем сравнить. Используйте определения поля, ёмкости и энергии из занятия. Однородный или слоистый зазор является пределом с заданными границами; локальный максимум у идеальной острой кромки требует отдельной оценки.

Итог работы. Две оценки ёмкости и таблица масштабирования заряда и энергии с условиями идеализации.

Расчётные исследования по теме

Изучите физическую постановку, выполните программу во встроенном Python FEMM 5 и проверьте результаты по сохранённым моделям и независимым критериям.

  • Ёмкость коаксиального кабеля: заряд, энергия и поле

    Определите ёмкость участка коаксиального кабеля двумя способами и проверьте радиальный закон поля. Круговая геометрия позволяет отличить ошибку интегральной ёмкости от локальной ошибки градиента потенциала.

    Решений FEMM: 3 · Численных проверок: 8

  • Сферический конденсатор: заданный заряд и осевая симметрия

    Задайте заряд изолированной внутренней сферы и найдите её потенциал, ёмкость и энергию. Этот пример показывает, как вращение меридионального сечения восстанавливает объём сферы без ручного множителя 2πr.

    Решений FEMM: 3 · Численных проверок: 11

  • Два провода: ёмкость и контроль открытой области

    Найдите взаимную ёмкость двух проводов разных радиусов. Здесь требуется контролировать и сетку около тонкого провода, и удаление искусственной внешней границы.

    Решений FEMM: 4 · Численных проверок: 11

  • Анизотропный диэлектрик: главные оси и ёмкость

    Поверните главные оси диэлектрического тензора на 90° и объясните изменение ёмкости при неизменных размерах и напряжении. Одномерный эталон позволяет проверить, какая компонента проницаемости используется решателем.

    Решений FEMM: 6 · Численных проверок: 19

  • Изолированная металлическая вставка: потенциал ищет решатель

    Поместите нейтральную металлическую пластину между питающим и заземлённым электродами. Её потенциал не задаётся: известен только нулевой суммарный заряд. Объясните, почему ёмкость определяется суммой толщин зазоров.

    Решений FEMM: 3 · Численных проверок: 12

  • Ёмкостный датчик перемещения: чувствительность по полевой карте

    Получите зависимость ёмкости от осевого перекрытия двух цилиндрических электродов. Сопоставьте численную чувствительность dC/dx с аналитическим эталоном и отделите линейную рабочую модель от реального краевого поля датчика.

    Решений FEMM: 9 · Численных проверок: 19

  • Гребенчатый конденсатор: ёмкость, заряд и сетка у кромок

    Рассчитайте ёмкость двух чередующихся групп плоских электродов. Эта задача развивает простую плоскую ёмкость: поле неоднородно, а кромки требуют отдельного контроля сетки.

    Решений FEMM: 4 · Численных проверок: 10

  • Трёхжильный кабель: матрица Максвелла и взаимность

    Восстановите полную матрицу ёмкостных коэффициентов трёх фаз внутри общего экрана. Каждый её столбец получается отдельным единичным возбуждением; взаимность и симметрия становятся независимыми численными проверками.

    Решений FEMM: 9 · Численных проверок: 25

  • Микрополосковая линия: два скалярных поля и квази-ТЕМ оценка

    Вычислите ёмкость полоскового проводника над диэлектрической подложкой и повторите тот же расчёт с воздухом. Из двух скалярных решений получите эффективную проницаемость и квази-ТЕМ оценку волнового сопротивления.

    Решений FEMM: 6 · Численных проверок: 12

  • Эксцентриситет коаксиального конденсатора: точная геометрическая проверка

    Сместите внутренний цилиндр относительно наружного и проверьте ёмкость по точному выражению. Геометрическая асимметрия разрушает простой закон E∝1/r, но сохраняет аналитический интегральный ориентир.

    Решений FEMM: 9 · Численных проверок: 22

  • Профиль Роговского: конформное поле и распределение напряжённости

    Профилирование электродов позволяет уменьшить концентрацию электрического поля у их краёв. Произвольное скругление не даёт готового аналитического распределения, поэтому в этой работе выбран профиль, построенный конформным преобразованием. Его потенциал, поле и ёмкость расчётного фрагмента определяются независимо от FEMM и служат проверкой геометрии.

    Решений FEMM: 3 · Численных проверок: 16

  • Дифференциальная пара: матрица ёмкостей и квазистатическое сопротивление

    Дифференциальная пара имеет две связанные сигнальные полосы и общий опорный проводник. Её электрические свойства описываются матрицей ёмкостей, а не суммой двух независимых одиночных линий. В этой работе матрица определяется в реальном диэлектрическом сечении и в вакуумном контрольном сечении; затем вычисляется дифференциальное волновое сопротивление в квазиTEM приближении.

    Решений FEMM: 12 · Численных проверок: 41

  • Ёмкость проволочного кольца: полное тело вращения и тонкое кольцо

    Изолированное проволочное кольцо является трёхмерным телом, но его осевая симметрия позволяет вычислить ёмкость в FEMM без трёхмерного решателя. Круг в плоскости r–z представляет сечение проволоки; после вращения он образует тор. Работа проверяет правильный геометрический вес полного тела и сравнивает результат с приближением тонкого кольца.

    Решений FEMM: 9 · Численных проверок: 21

Все темы учебного практикума

Окна FEMM 5

Снимки интерфейса FEMM показывают геометрию, настройки и работу с результатами в FEMM 5. Откройте изображение, чтобы рассмотреть подписи и значения в полном размере.

Геометрия коаксиального кабеля: внутренняя жила, круговая граница оболочки и русское имя материала изоляции. Размеры заданы в миллиметрах.
Геометрия коаксиального кабеля: внутренняя жила, круговая граница оболочки и русское имя материала изоляции. Размеры заданы в миллиметрах. Открыть в полном размере
Сохранённое электростатическое решение коаксиального кабеля. Цвет показывает потенциал V в вольтах; чёрные линии — эквипотенциали. Жила имеет потенциал 1 В, оболочка — 0 В.
Сохранённое электростатическое решение коаксиального кабеля. Цвет показывает потенциал V в вольтах; чёрные линии — эквипотенциали. Жила имеет потенциал 1 В, оболочка — 0 В. Открыть в полном размере

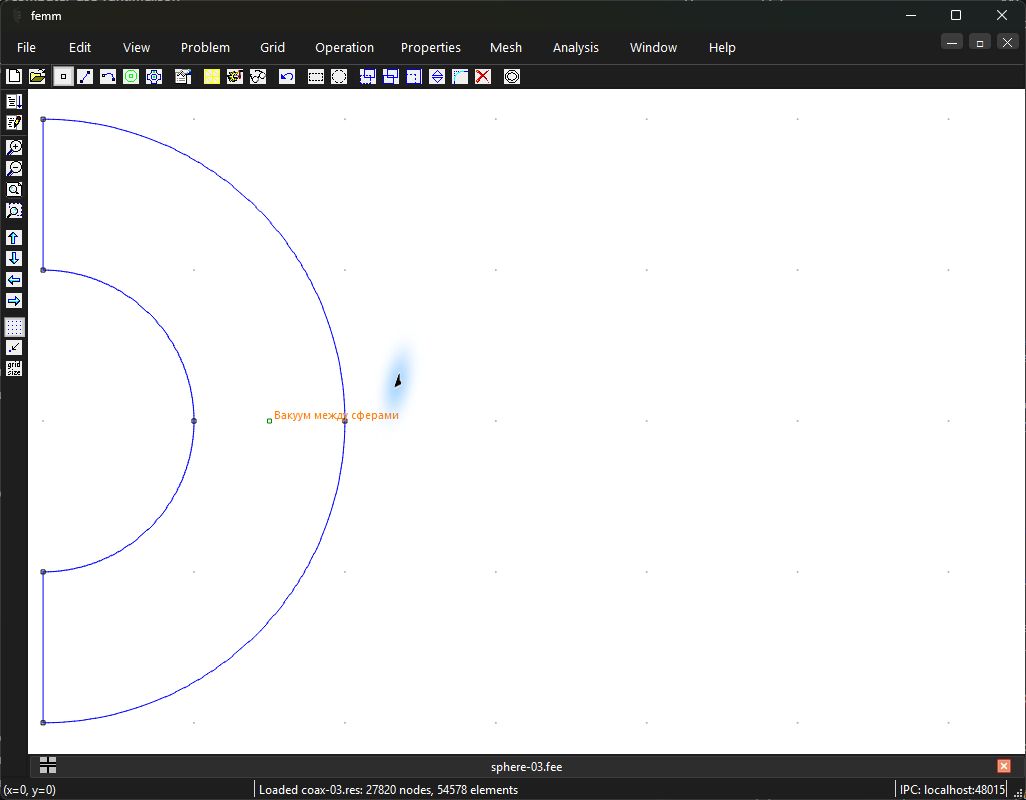

Осесимметричная модель сферического конденсатора в FEMM 5: показано меридиональное сечение при r ≥ 0 и вакуум между сферическими электродами.
Осесимметричная модель сферического конденсатора в FEMM 5: показано меридиональное сечение при r ≥ 0 и вакуум между сферическими электродами. Открыть в полном размере

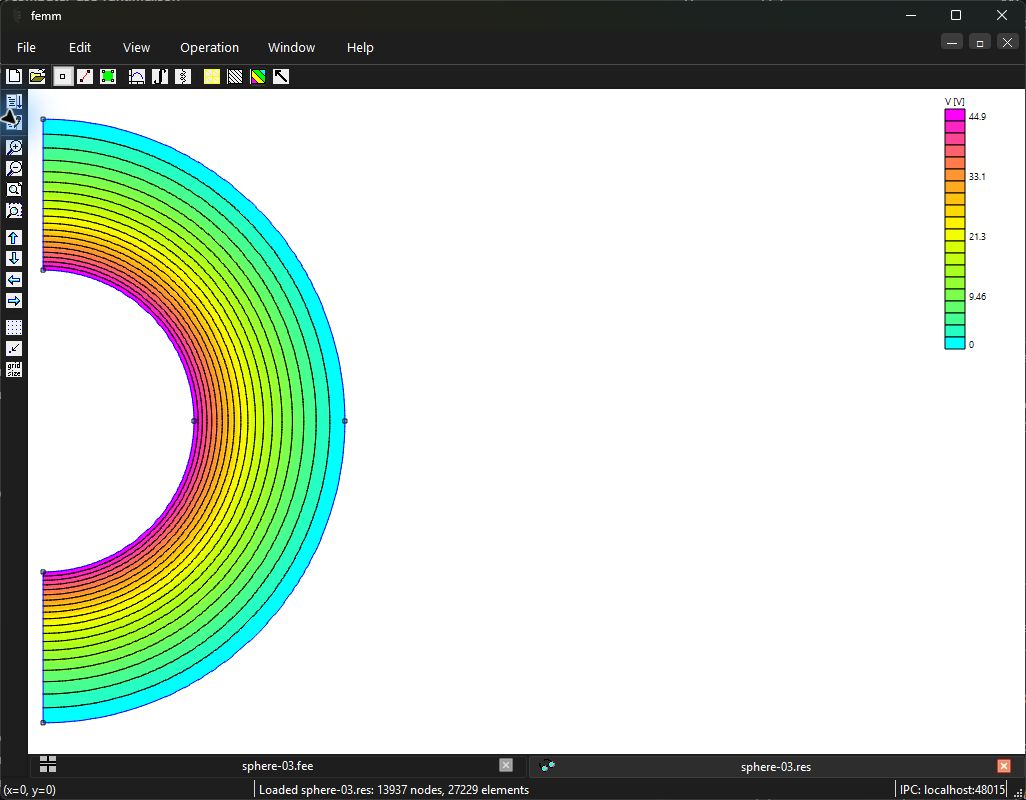

Нативное решение сферического конденсатора с заданным зарядом: потенциал V в вольтах и эквипотенциали в меридиональном сечении.
Нативное решение сферического конденсатора с заданным зарядом: потенциал V в вольтах и эквипотенциали в меридиональном сечении. Открыть в полном размере

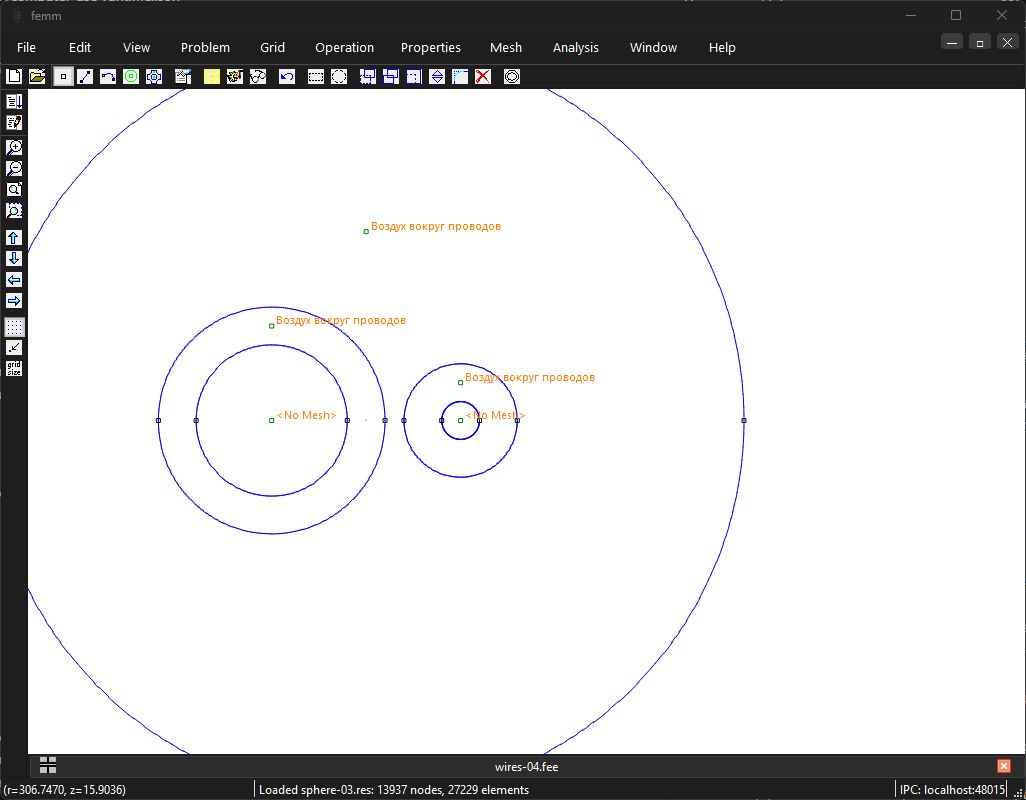

Рабочая область двухпроводной электростатической модели. Увеличены проводники и окружающий воздух; внешняя открытая область продолжается за пределами кадра.
Рабочая область двухпроводной электростатической модели. Увеличены проводники и окружающий воздух; внешняя открытая область продолжается за пределами кадра. Открыть в полном размере

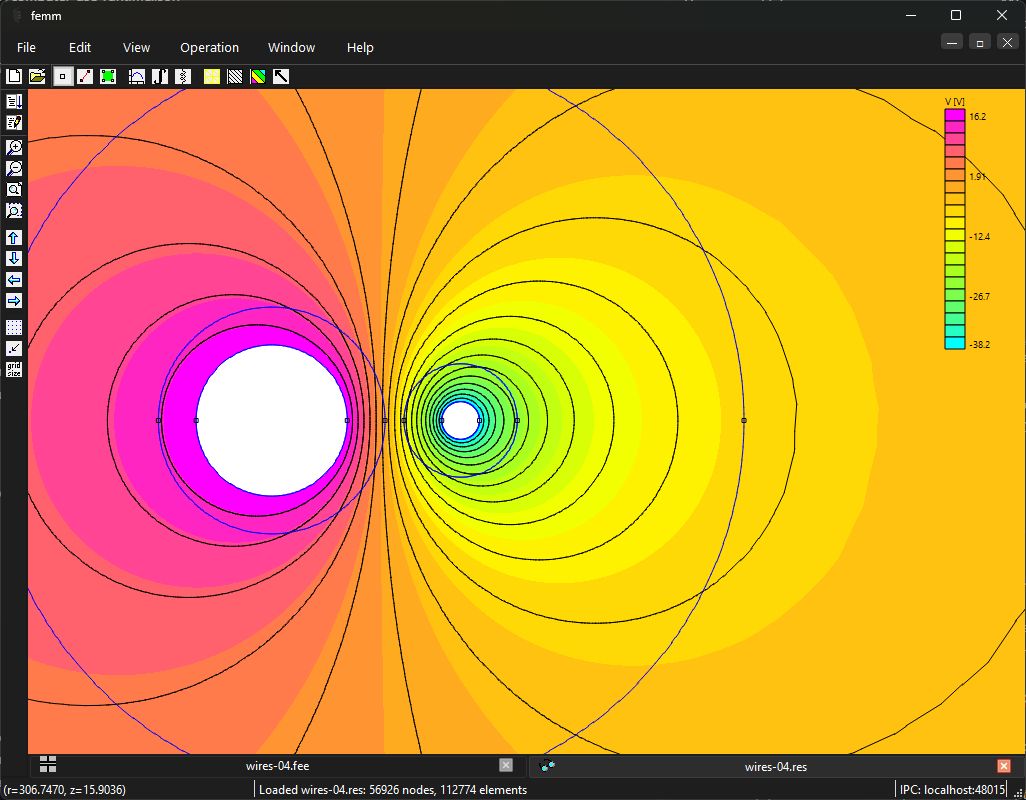

Сохранённое решение «Два провода: ёмкость и контроль открытой области». Цвет показывает потенциал V в вольтах; чёрные линии — эквипотенциали. Увеличена область около проводов.
Сохранённое решение «Два провода: ёмкость и контроль открытой области». Цвет показывает потенциал V в вольтах; чёрные линии — эквипотенциали. Увеличена область около проводов. Открыть в полном размере
Рабочая область модели «Анизотропный диэлектрик: главные оси и ёмкость». Нативный препроцессор FEMM 5.
Рабочая область модели «Анизотропный диэлектрик: главные оси и ёмкость». Нативный препроцессор FEMM 5. Открыть в полном размере

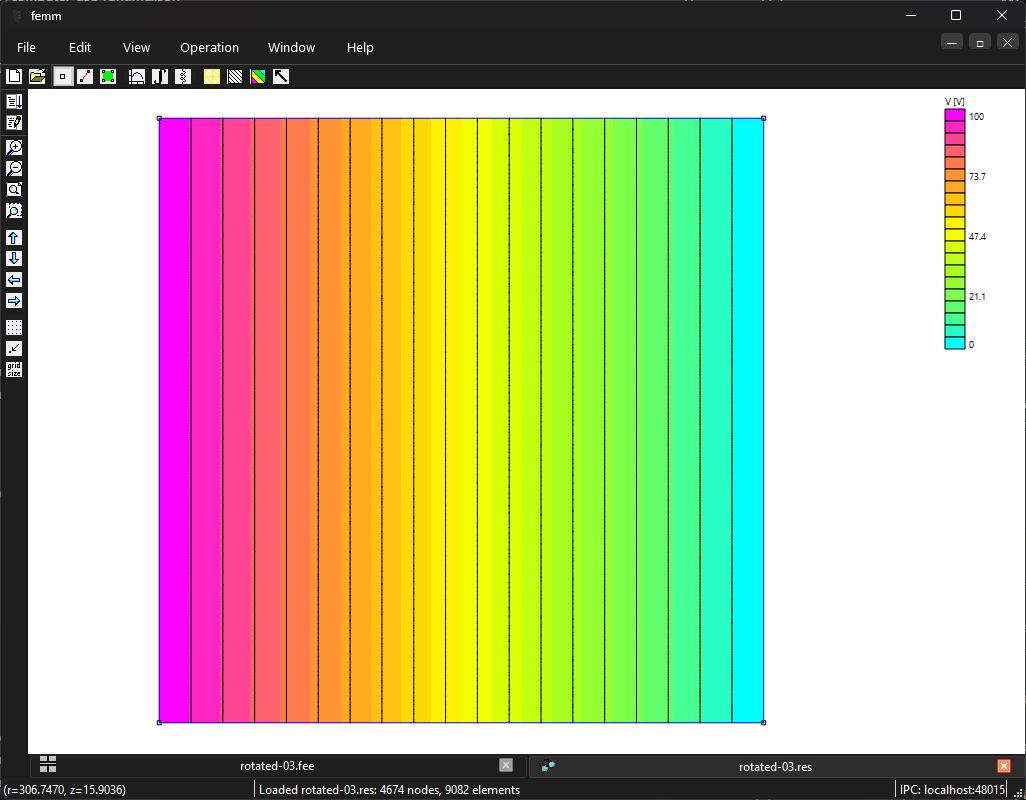

Сохранённое решение «Анизотропный диэлектрик: главные оси и ёмкость». Электрический потенциал V, В.
Сохранённое решение «Анизотропный диэлектрик: главные оси и ёмкость». Электрический потенциал V, В. Открыть в полном размере
Рабочая область модели «Изолированная металлическая вставка: потенциал ищет решатель». Нативный препроцессор FEMM 5.
Рабочая область модели «Изолированная металлическая вставка: потенциал ищет решатель». Нативный препроцессор FEMM 5. Открыть в полном размере

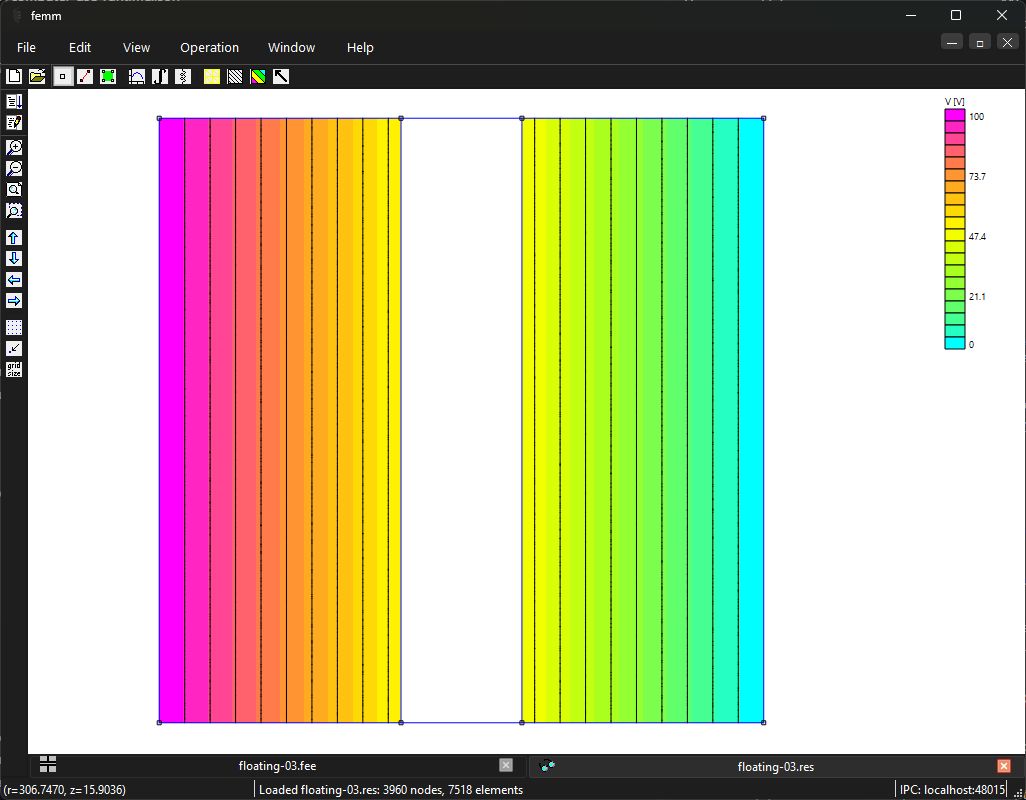

Сохранённое решение «Изолированная металлическая вставка: потенциал ищет решатель». Электрический потенциал V, В. Центральный проводник исключён из сетки; цветная карта показана в диэлектрических зазорах.
Сохранённое решение «Изолированная металлическая вставка: потенциал ищет решатель». Электрический потенциал V, В. Центральный проводник исключён из сетки; цветная карта показана в диэлектрических зазорах. Открыть в полном размере
Рабочая область модели «Ёмкостный датчик перемещения: чувствительность по полевой карте». Нативный препроцессор FEMM 5.
Рабочая область модели «Ёмкостный датчик перемещения: чувствительность по полевой карте». Нативный препроцессор FEMM 5. Открыть в полном размере

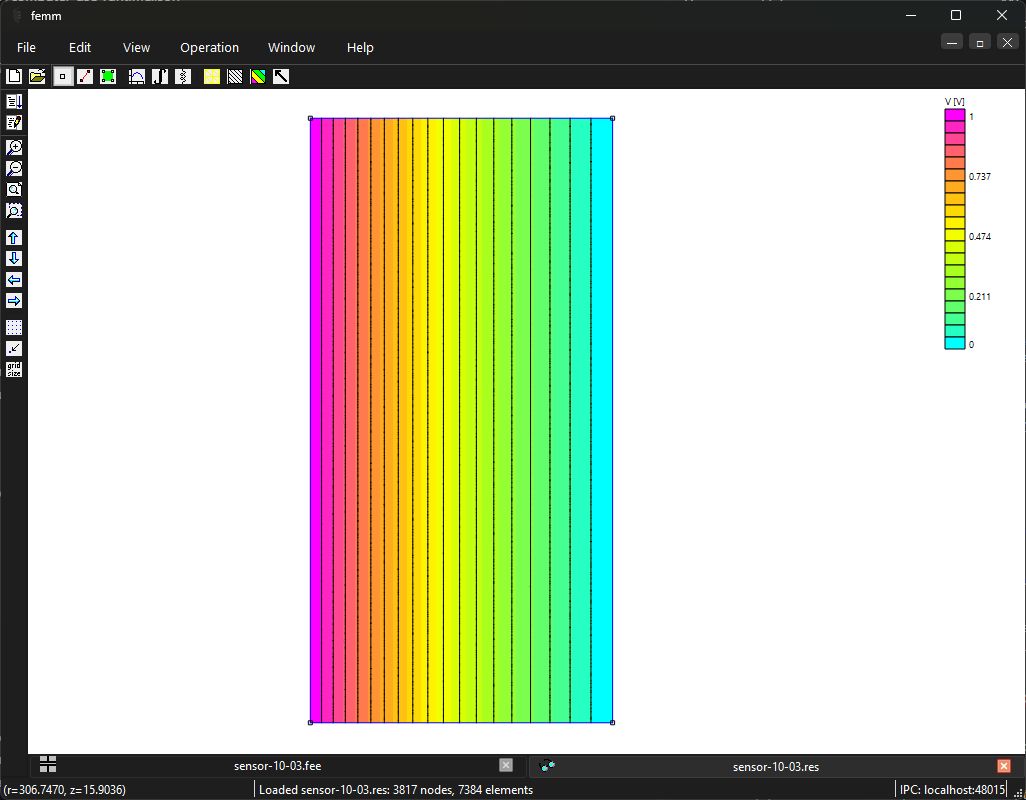

Сохранённое решение «Ёмкостный датчик перемещения: чувствительность по полевой карте». Электрический потенциал V, В; питание 1 В.
Сохранённое решение «Ёмкостный датчик перемещения: чувствительность по полевой карте». Электрический потенциал V, В; питание 1 В. Открыть в полном размере
Рабочая область модели «Гребенчатый конденсатор: ёмкость, заряд и сетка у кромок». Нативный препроцессор FEMM 5.
Рабочая область модели «Гребенчатый конденсатор: ёмкость, заряд и сетка у кромок». Нативный препроцессор FEMM 5. Открыть в полном размере

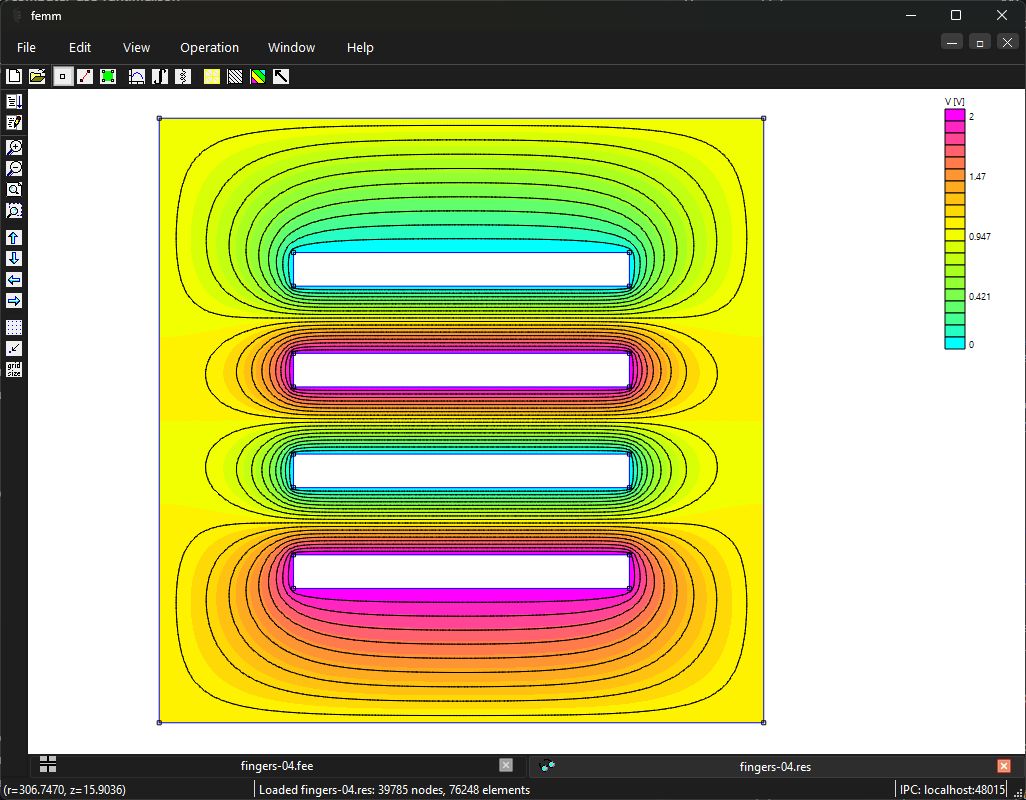

Сохранённое решение «Гребенчатый конденсатор: ёмкость, заряд и сетка у кромок». Потенциал V, В, и эквипотенциали в диэлектрике гребенчатого конденсатора.
Сохранённое решение «Гребенчатый конденсатор: ёмкость, заряд и сетка у кромок». Потенциал V, В, и эквипотенциали в диэлектрике гребенчатого конденсатора. Открыть в полном размере

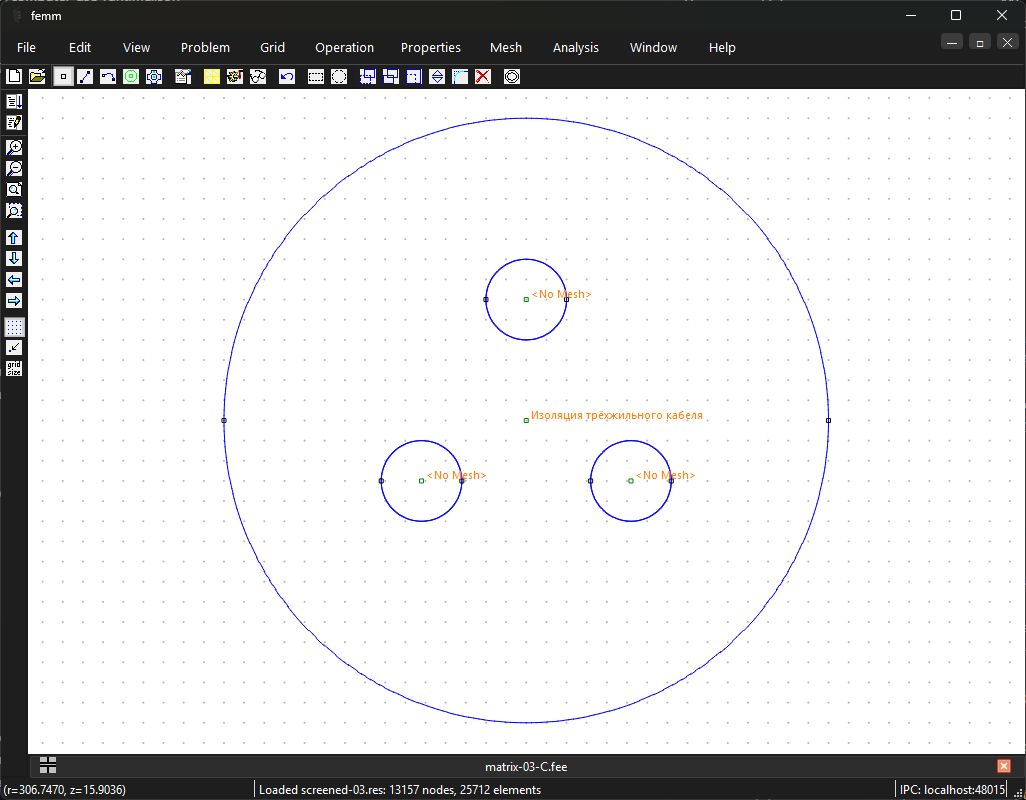

Рабочая область модели «Трёхжильный кабель: матрица Максвелла и взаимность». Нативный препроцессор FEMM 5.
Рабочая область модели «Трёхжильный кабель: матрица Максвелла и взаимность». Нативный препроцессор FEMM 5. Открыть в полном размере

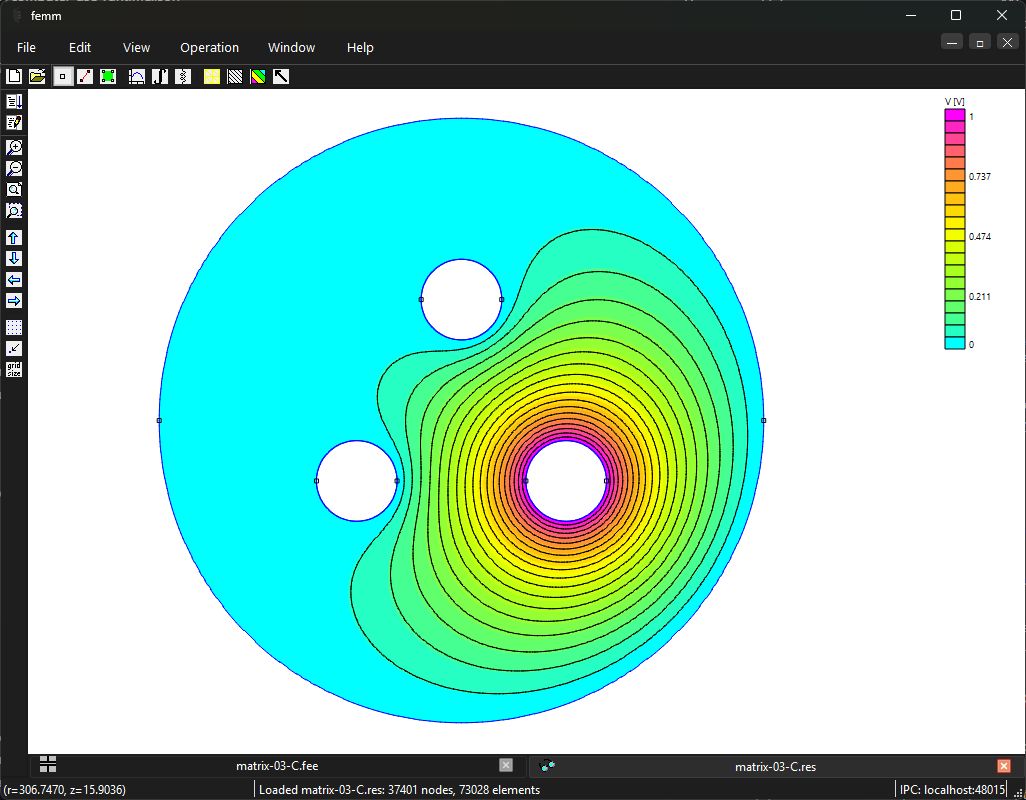

Сохранённое решение «Трёхжильный кабель: матрица Максвелла и взаимность». Базисное поле для матрицы ёмкостей: потенциал V, В, при возбуждении одной жилы напряжением 1 В.
Сохранённое решение «Трёхжильный кабель: матрица Максвелла и взаимность». Базисное поле для матрицы ёмкостей: потенциал V, В, при возбуждении одной жилы напряжением 1 В. Открыть в полном размере
Рабочая область модели «Микрополосковая линия: два скалярных поля и квази-ТЕМ оценка». Нативный препроцессор FEMM 5.
Рабочая область модели «Микрополосковая линия: два скалярных поля и квази-ТЕМ оценка». Нативный препроцессор FEMM 5. Открыть в полном размере

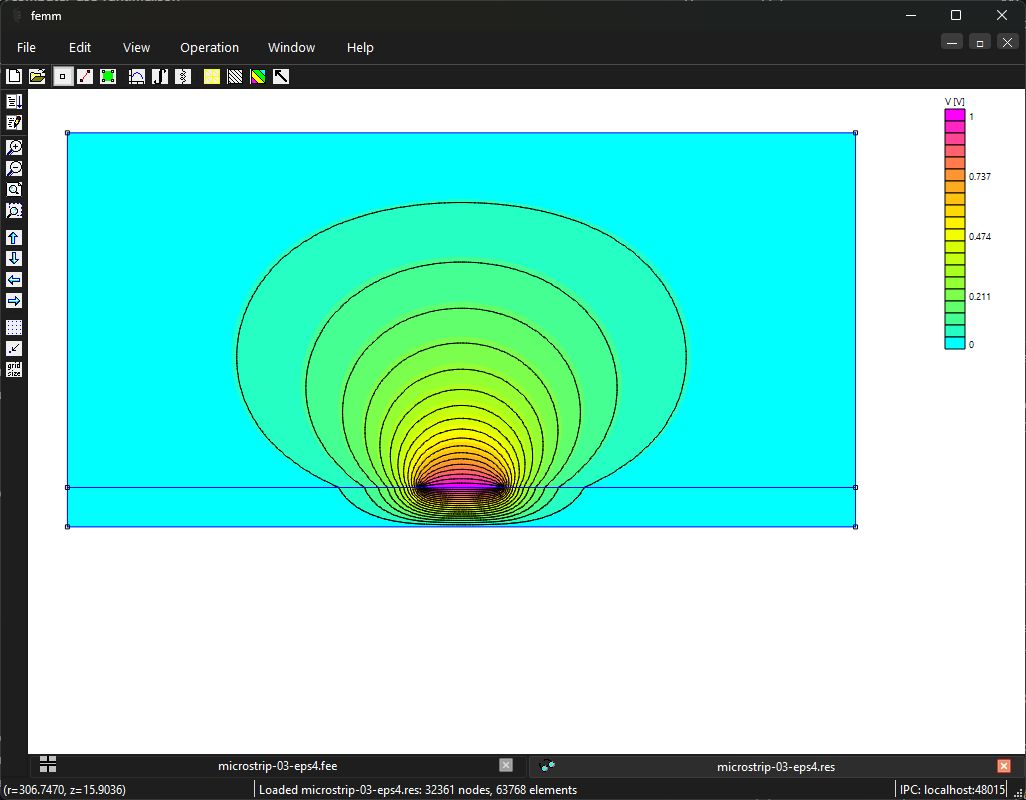

Сохранённое решение «Микрополосковая линия: два скалярных поля и квази-ТЕМ оценка». Электростатический потенциал V, В, в воздухе и подложке микрополосковой линии; поперечная модель для квазистатического приближения.
Сохранённое решение «Микрополосковая линия: два скалярных поля и квази-ТЕМ оценка». Электростатический потенциал V, В, в воздухе и подложке микрополосковой линии; поперечная модель для квазистатического приближения. Открыть в полном размере
Рабочая область модели «Эксцентриситет коаксиального конденсатора: точная геометрическая проверка». Нативный препроцессор FEMM 5.
Рабочая область модели «Эксцентриситет коаксиального конденсатора: точная геометрическая проверка». Нативный препроцессор FEMM 5. Открыть в полном размере

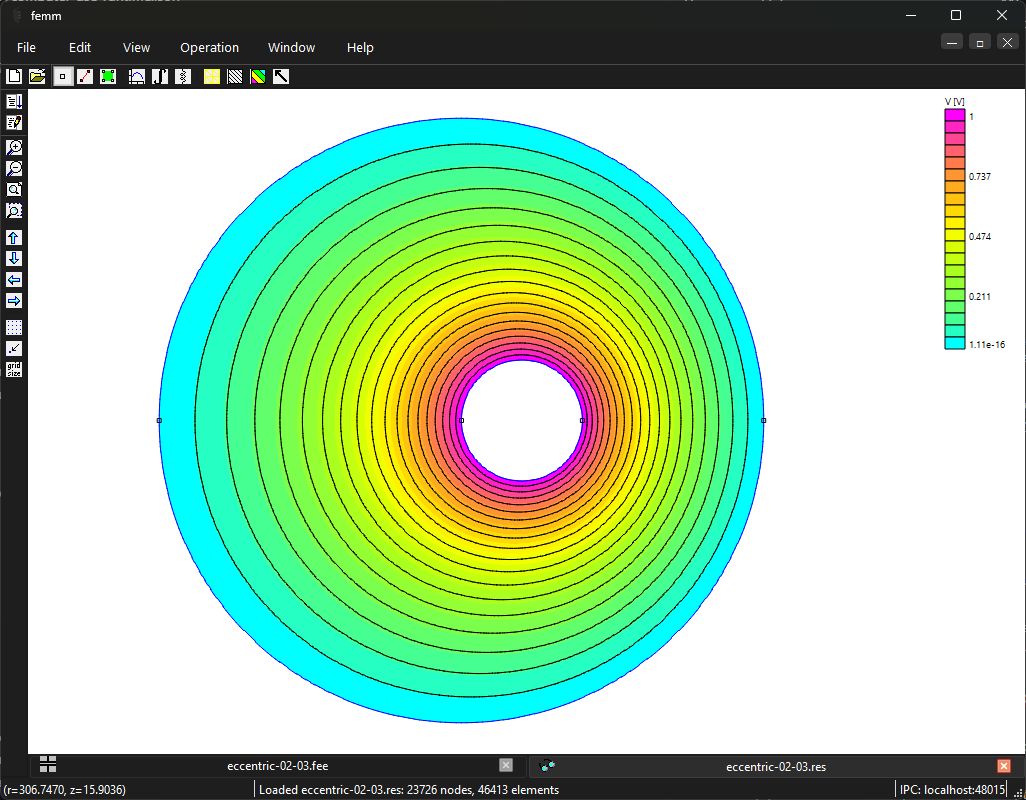

Сохранённое решение «Эксцентриситет коаксиального конденсатора: точная геометрическая проверка». Электрический потенциал V, В, и эквипотенциали эксцентричного цилиндрического конденсатора.
Сохранённое решение «Эксцентриситет коаксиального конденсатора: точная геометрическая проверка». Электрический потенциал V, В, и эквипотенциали эксцентричного цилиндрического конденсатора. Открыть в полном размере
Рабочая область модели «Профиль Роговского: конформное поле и распределение напряжённости». Нативный препроцессор FEMM 5.
Рабочая область модели «Профиль Роговского: конформное поле и распределение напряжённости». Нативный препроцессор FEMM 5. Открыть в полном размере
Сохранённое решение «Профиль Роговского: конформное поле и распределение напряжённости». Электрический потенциал V, В, между профилированными электродами; диапазон −100…100 В.
Сохранённое решение «Профиль Роговского: конформное поле и распределение напряжённости». Электрический потенциал V, В, между профилированными электродами; диапазон −100…100 В. Открыть в полном размере
Рабочая область модели «Дифференциальная пара: матрица ёмкостей и квазистатическое сопротивление». Нативный препроцессор FEMM 5.
Рабочая область модели «Дифференциальная пара: матрица ёмкостей и квазистатическое сопротивление». Нативный препроцессор FEMM 5. Открыть в полном размере
Сохранённое решение «Дифференциальная пара: матрица ёмкостей и квазистатическое сопротивление». Электростатический потенциал V, В: один базисный режим возбуждения дифференциальной пары для определения её параметров.
Сохранённое решение «Дифференциальная пара: матрица ёмкостей и квазистатическое сопротивление». Электростатический потенциал V, В: один базисный режим возбуждения дифференциальной пары для определения её параметров. Увеличенная область около пары; верхняя удалённая граница за кадром. Открыть в полном размере
Увеличенное сечение проволочного кольца: центр r = 20 мм, z = 0; радиус проволоки 0,25 мм. Показан меридиональный разрез тела вращения; ось и удалённая граница за кадром.
Увеличенное сечение проволочного кольца: центр r = 20 мм, z = 0; радиус проволоки 0,25 мм. Показан меридиональный разрез тела вращения; ось и удалённая граница за кадром. Открыть в полном размере
Сохранённое решение «Ёмкость проволочного кольца: полное тело вращения и тонкое кольцо». Потенциал V, В, в увеличенной области проволочного кольца. Слева видна ось r = 0; прямоугольник — вспомогательная область сгущения сетки; удалённая сферическая граница за кадром.
Сохранённое решение «Ёмкость проволочного кольца: полное тело вращения и тонкое кольцо». Потенциал V, В, в увеличенной области проволочного кольца. Слева видна ось r = 0; прямоугольник — вспомогательная область сгущения сетки; удалённая сферическая граница за кадром. Открыть в полном размере

Самостоятельная работа

Выполните двухэлектродный эталон, получите ёмкость из заряда и энергии; отдельно сравните режимы при напряжениях 100 и 200 В и глубинах 100 и 200 мм. Сохраните собственные результаты и объясните различное масштабирование.

Критерий выполнения: Есть две оценки C и три согласованных режима с U, Q, W и глубиной; проверены зарядовый баланс, единицы и законы масштабирования в пределах принятой идеализации.

Литература

Полные библиографические описания

Пояснения и типичные ошибки
Почему для матрицы нужны независимые возбуждения?

Один вектор напряжений даёт один вектор зарядов и не позволяет определить все независимые коэффициенты.

Какое контрольное число и единица проверяют этот опыт?

C = 1{,}77083756256\,\mathrm{пФ}; Q+ = 177{,}083756256 пКл; W = 8{,}8541878128 нДж.

При каких предположениях получена приведённая формула?

Линейный диэлектрик; полный заряд электрода, а не плотность заряда; идеальные боковые условия исключают бахрому.

На что обратить внимание

  • Разные внешние границы или сетки между возбуждениями могут нарушать численную взаимность; сначала сохраняют одну геометрию и постановку.
  • Линейный диэлектрик; полный заряд электрода, а не плотность заряда; идеальные боковые условия исключают бахрому.
