Новый интерфейс FEMM 5 и расположение инструментов
Цель и задачи
Цель. Научиться проверять готовую модель до запуска решателя.
Задачи
Найти режимы построения и выбора объектов.
Проверить тип задачи, единицы и частоту.
Что нужно вспомнить перед началом
Начальные знания о токе, магнитном поле и единицах СИ.
Если одно из понятий незнакомо, вернитесь к предыдущему занятию и воспроизведите его численный пример. После этого переходите к новой постановке.
Место занятия в инженерной методике
Подготовительный этап методики · Проверка исходных данных и выбор допустимой модели
Инженерный вопрос. Какие исходные данные определяют смысл будущего результата катушки?
Эти действия входят в подготовку расчёта любого устройства: они устанавливают связь источника, геометрии и наблюдаемой величины. Их результат позволяет выбрать допустимую постановку и способ извлечения будущей характеристики.
Последовательность решения, отчёт и критерии результата
Результат этого этапа — проверенная постановка или воспроизводимая процедура перед серией расчётов.
Последовательность решения
Обосновать постановку и способ измерения. Установите, какое пространственное тело представляет сечение, какие источники задаются независимо и в каких единицах вводятся параметры. Эти сведения определяют физический смысл результатов постпроцессора.
Описание подготовленной воздушной катушки. Выполните действия практикума по его исходной таблице. Запишите тип задачи, единицы, источник, число витков и объёмный множитель подготовленной катушки.
Результат этого занятия. Краткий описание модели с объяснением, где задан ток и какое тело представляет сечение.
Данные именно этого опыта. Запишите тип задачи, единицы, источник, число витков и объёмный множитель подготовленной катушки.
Оформление наблюдений. Составьте краткое описание модели: точные имена свойств, значения параметров, единицы и способы их задания в сохранённой копии.
Как обосновать результат
Проверка из практикума. Повторно откройте сохранённую модель и восстановите описание её исходных данных без подсказки преподавателя.
Независимый контроль. Восстановите исходные данные по повторно открытому файлу и проверьте, достаточно ли сохранённого описания для воспроизведения модели другим исполнителем.
Критерий выполнения. Все значения читаются из повторно открытой модели; единицы и направление тока записаны явно.
Точность и расхождения. Критерий этого этапа — соответствие исходным данным, топологии, назначениям и процедуре повторного открытия. Численный допуск поля здесь не назначают: поле ещё не является защищаемым результатом. Расхождения размеров и параметров фиксируйте с единицами и происхождением.
Основание сравнения. Опорой служат определения постановки и единиц из теории занятия. Проверка документа предшествует физическому выводу по решению.
Вывод для устройства
На примере выявленной ошибки постановки объясните, как она повлияет на достоверность последующего расчёта.
Границы вывода. Простой эталон проверяет конкретное действие или физический закон; перенос на устройство требует заново согласовать геометрию, материалы, режим и объёмный множитель.
Дополнительный расчётный метод
Расчёт магнитных систем электромагнитов классическим и численным методом (ОНПУ,2010)
Размеры и B(H) задают магнитную цепь, затем полевой расчёт определяет тяговую силу. Таблица независимых оценок показывает пользу и границы классического и численного методов.
Знакомство с FEMM начинается с устройства расчётной модели: её геометрии, свойств материалов, источников поля и граничных условий. Последовательная проверка этих данных позволяет осмысленно перейти к расчёту и интерпретации решения.
Соглашения об обозначениях и единицах
\(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
\(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
\(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Расчётная модель создаётся в препроцессоре, а полученное решение исследуется в окне обработки результатов. Каждый геометрический объект выполняет определённую функцию: узел (Node) задаёт точку, отрезок (Segment) соединяет два узла прямой, дуга (Arc Segment) описывает криволинейную границу. Метка области (Block Label) связывает замкнутую часть плоскости со свойствами материала. Поэтому построение контура и назначение материала представляют собой разные этапы: свойства линии не определяют материал её внутренней области, а метка вне замкнутого контура не формирует расчётный объём. Перед решением следует последовательно проверить объекты каждого типа и убедиться, что выделены именно те элементы, свойства которых требуется задать.
Постановка задачи предшествует размерам

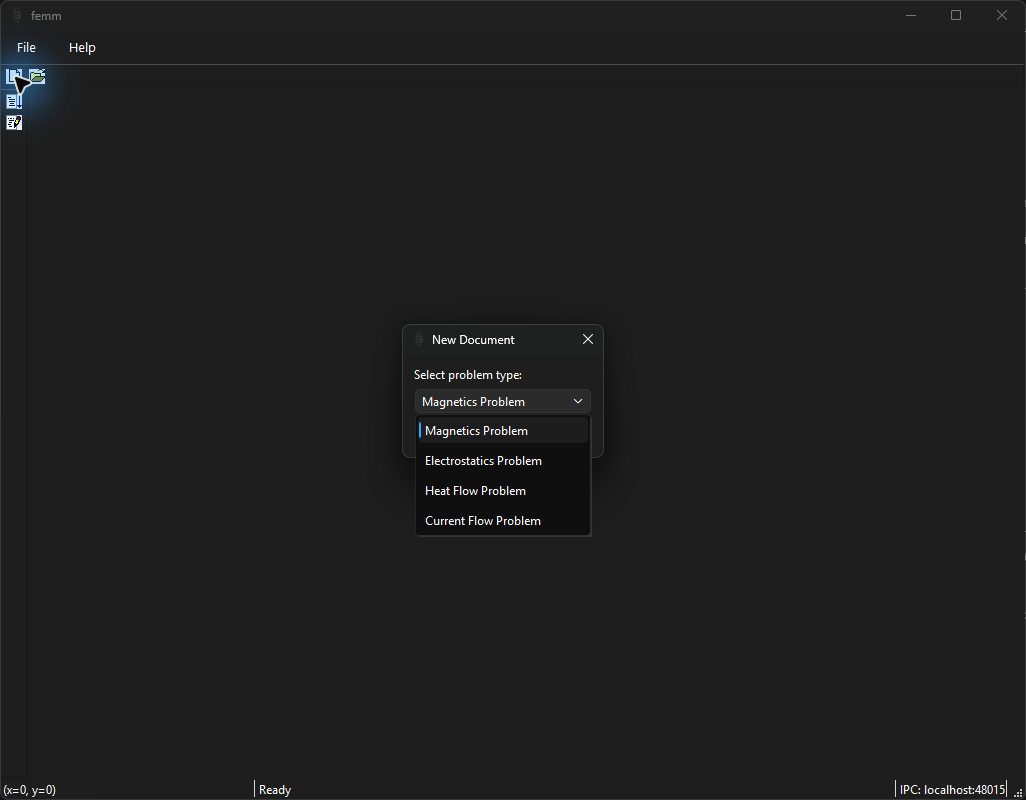

В окне Problem Definition выбирают систему единиц геометрии, Planar либо Axisymmetric и частоту. Для начала используется магнитостатика: частота равна нулю. Число 20 в координате означает 20 \,\text{мм} только после выбора миллиметров. В плоскопараллельной модели поле рассчитывается по сечению, а глубина определяет объёмные интегралы. В осесимметричной модели сечение вращается вокруг вертикальной оси; горизонтальная координата является радиусом. Это разные физические предположения, а не два варианта отображения одной карты поля.
Источник находится в свойствах, а не на рисунке
Последовательная цепь задаёт ток одного витка; число витков со знаком в метке обмотки определяет полный ток через сечение. Воздушная катушка и окружающий воздух имеют одинаковую магнитную проницаемость, но только катушка связана с источником. Название «Медь» не создаёт возбуждения. Для первого занятия удельная электрическая проводимость учебной обмотки принимается равной нулю: так выделяется поле заданного тока без дополнительных вихретоковых эффектов. Это идеализация многовитковой обмотки, а не утверждение о реальной проводимости меди.
МДС определяется циркуляцией H и выражается в А. Равенство NI следует из закона Ампера в магнитостатике для контура, сцепленного с N одинаково ориентированными последовательными витками; I — ток одного витка.
Замыкание геометрии и внешняя область
Линии магнитной индукции замкнуты и обычно проходят через окружающий воздух. Поэтому внешнюю область необходимо включить в задачу. Все границы должны образовывать однозначные замкнутые области без щелей и случайных пересечений. Каждая независимая область получает свою метку. Удалённая граница A=0 в первом опыте является приближением бесконечного пространства. Её расстояние проверяется позже отдельно от сетки. Отсутствующее в геометрии воздушное окно нельзя исправить увеличением числа конечных элементов.
Сетка, решение и просмотр — три разных действия
Сетка разбивает область на треугольники. Решатель находит значения потенциала в узлах; поле получается из его производных. Просмотр результата открывает уже рассчитанное состояние и не изменяет исходную физику. После смены тока или материала требуется новый расчёт. Удобно сохранять исходную модель отдельно от вариантов и кратко записывать изменённый параметр. Для воспроизводимости важны версия FEMM, тип задачи, частота, единицы, глубина или осесимметричность, источники и граничные условия; один снимок цветовой карты этих данных не содержит.
Единицы и подпись результата
В интерфейсе числовой ввод обычно использует точку как десятичный разделитель; в русском отчёте применяется запятая. Магнитная индукция измеряется в теслах, поток — в веберах, потокосцепление — в веберах, индуктивность — в генри. Формально число витков безразмерно; уточнение «виток» помогает смысловому различению, но не является новой единицей СИ. Для геометрии удобно использовать миллиметры, однако в аналитических формулах нужно перейти к метрам. Проверьте, как смена масштаба или глубины меняет геометрические множители.
Площадь поперечного сечения S в \text{м}^2 получается при ширине b и глубине d в метрах.
Как читать модель в понятном порядке
Проверку модели начинают с геометрического смысла сечения: необходимо установить, какое пространственное тело оно представляет. Затем определяют расположение токов и пути замыкания магнитного потока. В осесимметричной модели соленоида прямоугольное сечение обмотки справа от оси образует при вращении цилиндрическую намотку; зеркальная обмотка слева не требуется. После проверки геометрии последовательно рассматривают электрическую цепь, число витков, воздушную область и внешнюю границу. Такой порядок связывает действия в интерфейсе с физической постановкой. Успешное открытие файла подтверждает возможность его чтения, но не правильность возбуждения; независимая запись размеров и единиц позволяет обнаружить ошибку масштаба ещё до расчёта.
От параметров интерфейса к размерной модели
До решения выбирают физическое сечение и систему единиц. Число витков задаётся в метках областей обмотки, связанных с цепью, а глубина определяет объём плоской модели.
Переведите геометрические размеры в метры для ручной оценки. Смена единицы в формуле требует изменения численного значения длины, площади и объёма.
МДС выбранного замкнутого контура определяется циркуляцией \mathcal F_C=\oint_C\mathbf H\cdot\mathrm d\mathbf l. В магнитостатике контур, сцепленный с N одинаково ориентированными последовательными витками, даёт по закону Ампера \mathcal F_C=NI; ток каждого провода при этом остаётся I.
\mathcal F_C=\oint_C\mathbf H\cdot\mathrm d\mathbf l=NI,\qquad [\mathcal F_C]=\mathrm A
Для плоской модели вычислите площадь сечения потока как произведение ширины на глубину. Удвоение глубины при неизменном поле удваивает поток, энергию и силу.
Границы применимости. Объёмный множитель глубины относится к плоской постановке. В осесимметричной постановке вместо него используется окружность местного радиуса.
Разобранный численный пример
Проверка размеров и магнитодвижущей силы
Дано.N=100; I=1 \,\text{А}; ширина пакета 20 \,\text{мм}; глубина 20 \,\text{мм}.
В магнитостатике контур, охватывающий сто последовательных витков с током 1 \,\text{А} и согласованными знаками, имеет МДС 100 \,\text{А} по закону Ампера.
Перевод размеров в метры необходим до вычисления площади.
Постройте прямоугольник обмотки по точкам (20; -100), (30; -100), (30; 100), (20; 100). Горизонтальная координата — радиус r, вертикальная — координата z. Геометрия занимает только r \ge 0.
Замкните внешнюю область правой полуокружностью радиуса 300 \,\text{мм} с центром (0; 0) и отрезком оси r=0. Обмотка должна полностью находиться внутри области. Суммарный угол двух четвертей внешней дуги — 180^\circ.

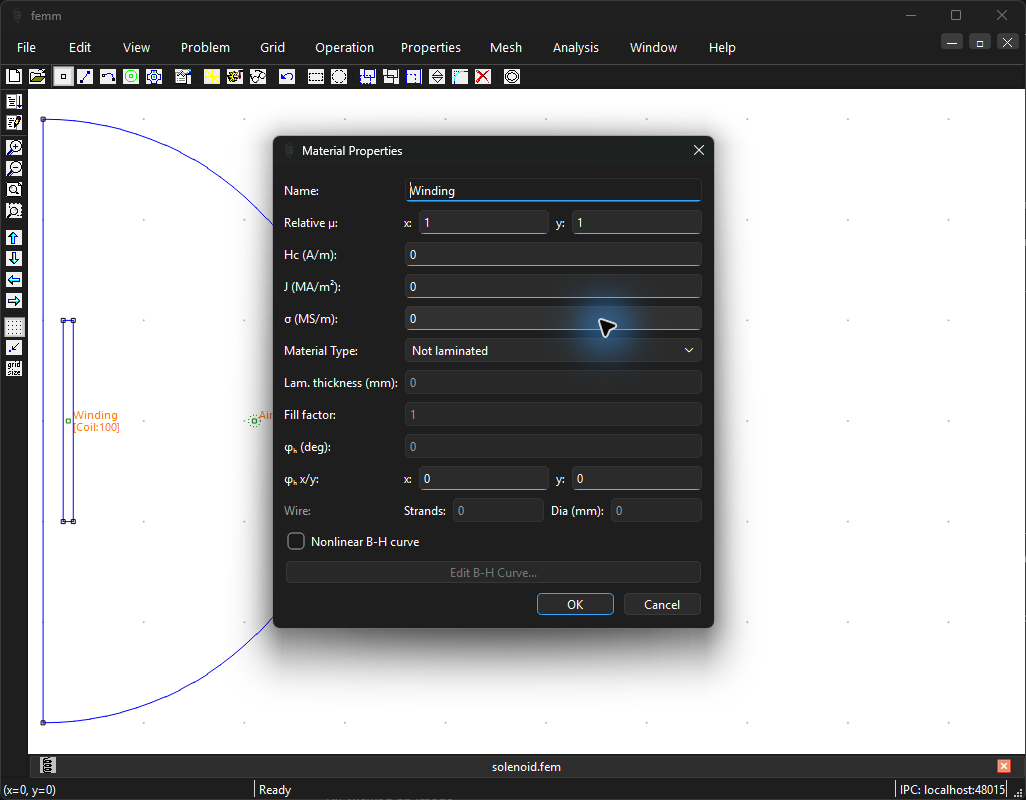

В «Свойствах материала» (Material Properties) создайте «Воздух» с относительной проницаемостью 1 и проводимостью 0 и «Учебную обмотку» с теми же параметрами. Разместите метку области (Block Label) в обмотке и отдельную метку воздуха вне её.

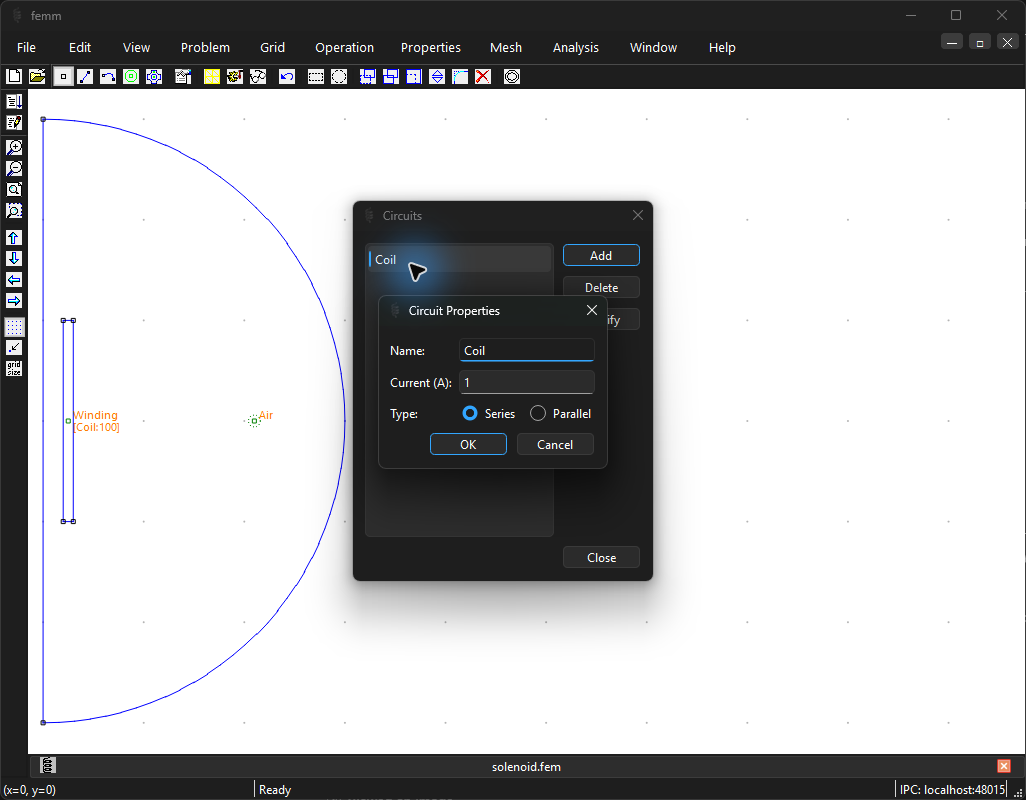

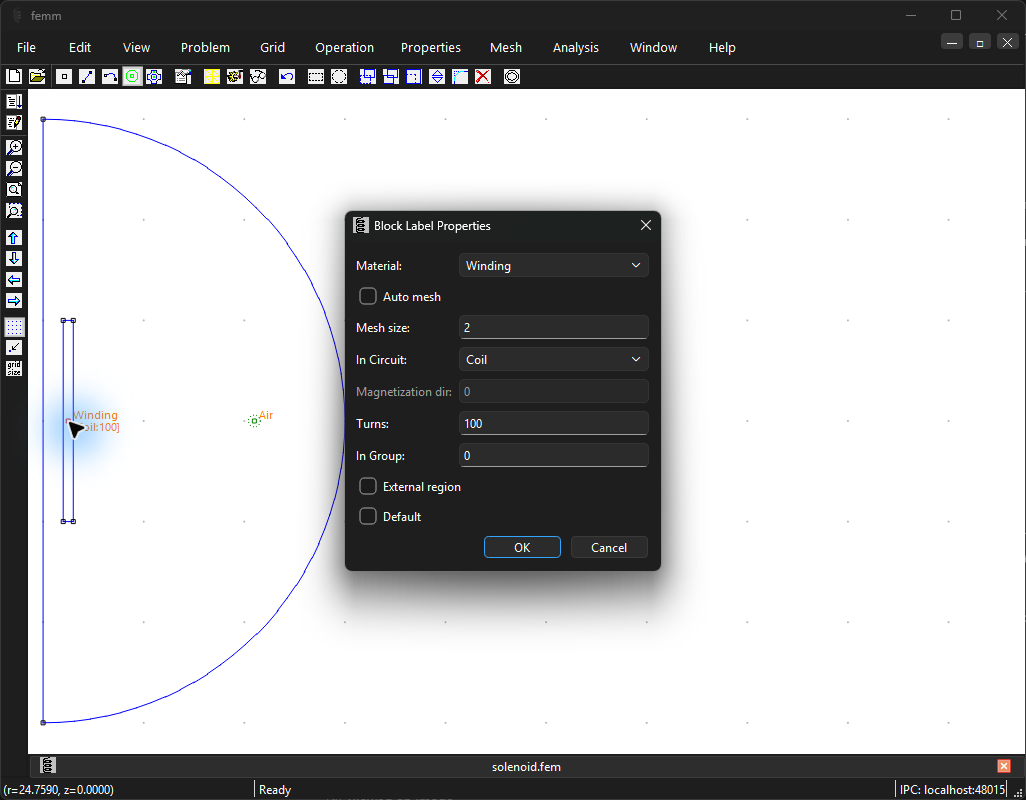

В «Свойствах цепи» (Circuit Properties) создайте последовательную цепь (series) «Катушка», задайте ток 1 \,\text{А}. В свойствах метки обмотки назначьте эту цепь и число витков (Turns)+100. Не добавляйте к ней независимо объёмную плотность тока.
Вместо запуска расчёта последовательно покажите на экране: окно постановки; метку обмотки; материал; цепь; внешний воздух. Запишите, чем отличаются координата узла, число витков и ток цепи.
Ожидаемый результат. Получена замкнутая осесимметричная геометрия с одним заданным источником NI=100 \,\text{А}; расчётный результат на этом занятии не требуется.
Как проверить. Повторно откройте сохранённую модель и восстановите описание её исходных данных без подсказки преподавателя.
Оценка результата
Какие исходные данные определяют смысл будущего результата катушки?
Запишите тип задачи, единицы, источник, число витков и объёмный множитель подготовленной катушки.
Сопоставьте запись с повторно открытой моделью; объясните одно последствие неверного параметра.
С чем сравнить. Опорой служат определения постановки и единиц из теории занятия. Проверка документа предшествует физическому выводу по решению.
Итог работы. Краткий описание модели с объяснением, где задан ток и какое тело представляет сечение.
Пошаговая настройка расчётного примера
Откройте отдельную страницу с последовательными действиями, точными параметрами, накопительными файлами этапов и программами с русскими комментариями.
Рисунок 1.1. Визуализация численных данных FEMM 5: Воздушная катушка. Это экспорт результатов поля, а не снимок окна программы.
Осесимметричная учебная модель. Независимо проверены изменения сетки и внешнего радиуса; аналитическая модель тонкостенного соленоида служит отдельным приближённым ориентиром.
