Если одно из понятий незнакомо, вернитесь к предыдущему занятию и воспроизведите его численный пример. После этого переходите к новой постановке.
Место занятия в инженерной методике
Расчётный проект и обоснование решения · Выбор варианта по требованиям и защищаемым характеристикам
Инженерный вопрос. Какие результаты нужны, чтобы выбрать режим или конструкцию?
Свяжите требование по потоку, ЭДС, моменту, мощности, потерям или нагреву с наблюдаемой величиной и сравнимыми режимами. Такой переход позволяет выбрать необходимую сложность модели машины.
Последовательность решения, отчёт и критерии результата
Самостоятельный выбор постановки, проверок и инженерного решения.
Последовательность решения
Обосновать постановку и способ измерения. Переведите требование к устройству в измеримую величину, условия режима, ограничение и независимый способ проверки до построения модели.
Вычисленный аналитический эталон. Используйте разобранный опыт как образец обоснования, затем проверьте, что его допущения относятся к выбранной задаче.
Описание самостоятельного расчётного проекта. Выполните действия практикума по его исходной таблице. Свяжите требования протокола с величинами, режимами и способами измерения собственного проекта.
Ответить на вопрос по своим результатам. Свяжите каждое требование с собственным измерением, независимой проверкой и конкретным файлом; сопоставьте базу и изменённый вариант.
Что включить в отчёт
Результат этого занятия. Протокол проекта и план проверок с измеримыми критериями.
Данные именно этого опыта. Свяжите требования протокола с величинами, режимами и способами измерения собственного проекта.
Оформление наблюдений. Матрица «требование — величина — режим — файл — проверка — вывод», протокол базового и изменённого вариантов.
Как обосновать результат
Проверка из практикума. Проверки соответствуют наблюдаемым величинам; новые режимы не представлены как проверенные без чисел.
Независимый контроль. Для каждого главного требования приведите собственный результат и независимый контроль; сопоставьте базовый и изменённый варианты при одинаковых условиях.
Критерий выполнения. Есть воспроизводимый эталонный расчёт в графическом интерфейсе, автоматический повтор, реальная цепная постановка, численная проверка и независимый ориентир.
Точность и расхождения. Требуемую точность определите до выбора варианта с учётом запаса до ограничения. Если различие характеристик сопоставимо с неопределённостью, устойчивое преимущество одного решения не установлено.
Основание сравнения. Опора — протокол и критерии выбранного проекта. Используйте проверенные в его диапазоне соотношения; для каждого нового режима выполните собственный контроль.
Вывод для устройства
Выберите вариант, объясните компромисс и перечислите оставшиеся расчёты или испытания, необходимые для решения о реальном устройстве.
Границы вывода. Проверенный двумерный вопрос является частью проектирования. Неучтённые торцевые, тепловые, механические и динамические эффекты перечисляются по назначению задачи.
Дополнительный расчётный метод
Простейшая электрическая машина и цепи её расчёта
Простейшая машина служит аналитическим эталоном взаимной индуктивности, ЭДС, мощности и момента. Последовательное ослабление допущений показывает, какие особенности реальной конструкции меняют результат.
Получаемые величины.M(\theta ) и \Psi (\theta ); e(\theta ) при \Omega; Pэм=e\cdot i и Mэм=Pэм/\Omega; ошибка гладкого зазора и μст→\infty
Записать допущения: гладкий малый зазор, большая проницаемость, игнорирование лобовых частей и реакции якоря в выбранном пределе.
Вывести потокосцепление при повороте и напряжение при скорости.
Получить мощность и момент двумя согласованными способами.
Повторить полевой опыт при конечной \mu, пазах и ненулевом токе якоря; сравнить именно защищаемые параметры.
Страницы источника. PDF 1–30 полностью: 1–5 цель и допущения; 6–18 поток, ЭДС, мощность и момент; 19–30 проверка на численных моделях и разные типы машин.
Итоговый проект объединяет исходные данные, обоснованную постановку, автоматизацию и проверенные характеристики электрической машины. Последовательность исследования должна обеспечивать воспроизведение расчёта и содержательную интерпретацию результатов.
Соглашения об обозначениях и единицах
\(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
\(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
\(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Итоговый проект начинается с измеримого вопроса: например, как зазор влияет на средний момент при заданном напряжении и допустимом токе. Название «реалистичная модель» недостаточно. Нужны конструктивные размеры, обмоточная таблица, длина пакета, материальные характеристики, сопротивления и выбранная температура. Каждый вход получает источник: чертёж, протокол, измерение либо явно обозначенное учебное допущение.
Затем формулируют тип задачи, источники, граничные условия и электрическую нагрузку. Основная часть проекта должна повторять эталонный расчёт в графическом интерфейсе до исследования вариантов. Автоматизация выполняется во встроенном Python и сохраняет как успешные режимы, так и причины отказов. Выбирают небольшое число главных результатов и заранее назначают критерии проверки. Сводка показывает различие между рабочим режимом, предельным конструктивным вариантом и непроверенной экстраполяцией. Курсовое исследование не равно промышленной квалификации; достаточность модели оценивается для сформулированного вопроса.
Не каждая задача содержит все три условия; набор выбирается по реальному режиму, а не механически.
Порядок проверки результата
Численный пример ниже является аналитическим учебным эталоном. Его значения вычислены по указанным формулам; они не обозначают результат решения новой модели методом конечных элементов. Практикум связывает эталон с полевой задачей: сначала воспроизведите уже проверенный результат базового раздела, затем измените только один исследуемый параметр. Именно такое сравнение позволяет отделить ошибку программы от влияния геометрии, сетки и физического приближения. Сохраните исходную модель, рабочую копию и таблицу с заголовками величин. В подписи каждой величины укажите единицу, положительное направление и способ получения; для гармонических величин дополнительно укажите амплитудную нормировку. Если условие задачи не выполнено, остановите серию и сохраните причину отказа вместе с последним корректным состоянием.
Пояснение программы
Частота вращения переводится из оборотов в минуту в радианы в секунду до умножения на момент. Остаток баланса сохраняет знак; модуль применяется только к относительной оценке. Переменная included_loss_w означает явно учтённые потери, но не подтверждает их полноту. Поэтому одна строка примера не даёт полного коэффициента полезного действия реальной машины.
Критерии завершения вычислительного проекта
Проект завершается после получения согласованного режима с заданной наблюдаемой величиной и оценёнными ограничениями.
Проверьте замыкание электрических уравнений и, если скорость неизвестна, равновесие моментов. Сохраните все независимые задания вместе с найденными неизвестными.
Подтвердите сходимость целевых величин по сетке и параметрическим шагам. Выбранные допуски обоснуйте требуемой точностью результата.
Проведите независимый контроль: предельный аналитический режим, другой метод силы или измерение. Перечислите, какие эффекты остаются за границей модели.
Проверяемый результат; единица определяется выбором результата
по результату
h
Характерный размер конечного элемента
м
P
Средняя активная мощность
Вт
Границы применимости. Успешное выполнение программы не является критерием физической приёмки. Расчётный учебный проект не подтверждает ресурс, безопасность или промышленную квалификацию изделия.
Разобранный численный пример
Вычисленный аналитический эталон
Дано. Учебная сводка на границе электромеханического преобразования: средний электромагнитный момент T_{\text{сред}}=5{,}00 \,\text{Н}\cdot \text{м}; скорость 1500 \,\text{об}/\text{мин}; учтённые электрические и магнитные потери до этой границы — 80 \,\text{Вт}; электрическая входная мощность P_{\text{вх}}=870 \,\text{Вт}. Механические потери после преобразования в эти 80 \,\text{Вт} не включены.
При нормировке к P_{\text{вх}} относительный остаток 4{,}601837/870 = 0{,}528947 \,\%.
Ответ: На выбранной границе остаток учебного баланса составляет около 0{,}529 \,\%. КПД по полезной мощности на валу требует отдельно учесть механические потери и подтвердить полноту электрических и магнитных потерь.
Проверка: Нельзя уменьшить остаток, произвольно добавив неизвестный «поправочный коэффициент».
Выберите трансформатор, асинхронный двигатель, генератор, машину с постоянными магнитами, вентильно-индукторную машину, машину постоянного тока или синхронную реактивную машину. Сформулируйте один основной расчётный вопрос.
Составьте перечень исходных данных с источниками и отметьте неизвестные данные.
Выполните эталонный расчёт в графическом интерфейсе и повторите его встроенной программой до исследования вариантов.
Задайте два физических режима и допустимую область параметров; согласуйте цепь и механику, где это требуется.
Выполните сетку, внешнюю область и активные разностные/угловые/временные шаги.
Сохраните файлы модели FEMM, программы, таблицы и независимый ориентир; сформулируйте ответ с ограничениями.
Ожидаемый результат. Законченный проект отвечает на инженерный вопрос и допускает независимое повторение.
Как проверить. Проверки соответствуют наблюдаемым величинам; новые режимы не представлены как проверенные без чисел.
Обработка и анализ результатов
Какие результаты нужны, чтобы выбрать режим или конструкцию?
Свяжите требования протокола с величинами, режимами и способами измерения собственного проекта.
Свяжите каждое требование с собственным измерением, независимой проверкой и конкретным файлом; сопоставьте базу и изменённый вариант.
С чем сравнить. Опора — протокол и критерии выбранного проекта. Используйте только проверенные в его диапазоне соотношения; опубликованный образец и его квитанция не подтверждают новую серию.
Итог работы. Протокол проекта и план проверок с измеримыми критериями.

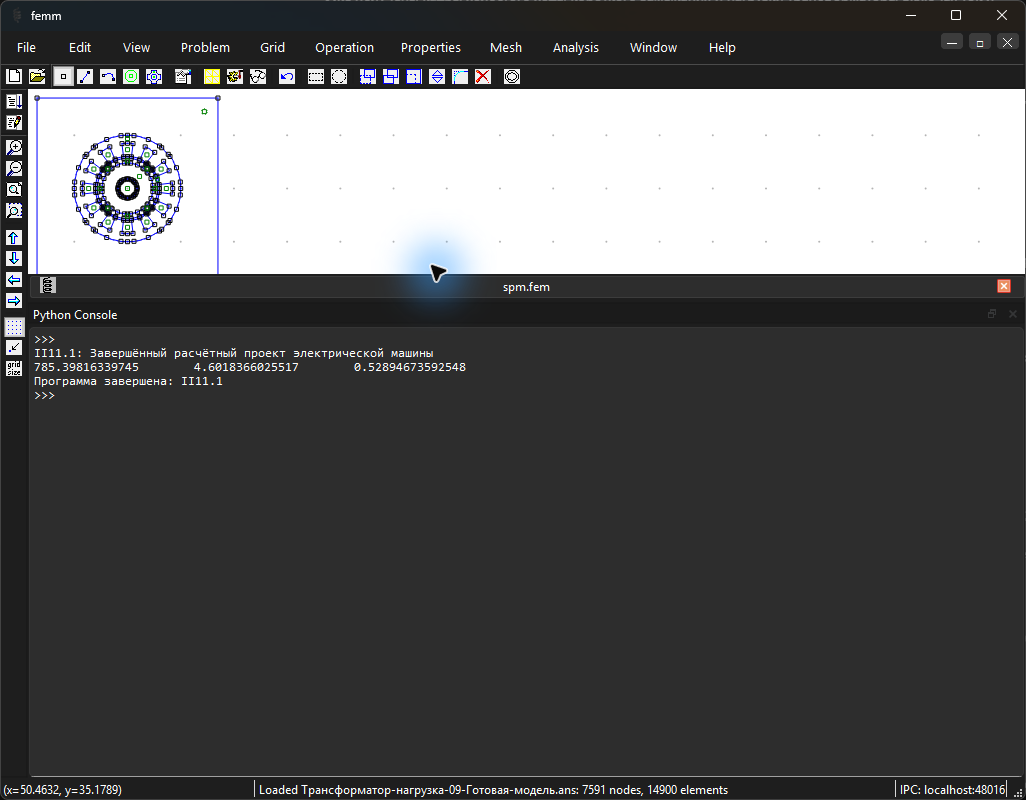

Код выполняется во встроенном Python FEMM 5. Он проверяет приведённый аналитический вывод; получение полевых данных выполняется отдельным практикумом с указанной моделью.
Python · встроенный MicroPython FEMM 5
"""Завершённый расчётный проект электрической машины.Среда: встроенный MicroPython FEMM 5.Аналитический учебный пример; полевой решатель не вызывается.Параметры, единицы величин и порядок вывода пояснены по стадиям."""importmath# Средний электромагнитный момент, Н·м; частота вращения, об/мин.mean_torque,speed_rpm=5.0,1500.0# Входная мощность и явно включённые потери, Вт; полнота учёта потерь задана отдельно.input_w,included_loss_w=870.0,80.0# Перед вычислением мощности преобразуем частоту вращения в угловую скорость, рад/с.converted_w=mean_torque*2*math.pi*speed_rpm/60# Знаковый остаток баланса помогает установить направление несогласованности данных.residual_w=input_w-converted_w-included_loss_w# Порядок вывода: преобразованная мощность, Вт; остаток, Вт; модуль относительного остатка, %.# Одна строка баланса не подтверждает полноту физических механизмов модели.print(converted_w,residual_w,100*abs(residual_w)/input_w)
Расчётное исследование и разбор результатов
Эти материалы продолжают практикум: постановка, программа встроенного Python, сохранённые численные результаты и проверка их смысла. Графики строятся по результатам FEMM 5.
У машины с внутренними магнитами поток возбуждения сочетается с магнитной анизотропией ротора. Момент возникает как от взаимодействия тока с полем магнитов, так и от различия магнитных сопротивлений вдоль осей d и q.
Фрагмент таблицы Р10.2. Сохранённые результаты FEMM 5
Рисунок 36.1. Визуализация численных данных FEMM 5: Машина с поверхностными постоянными магнитами. Это экспорт результатов поля, а не снимок окна программы.
Двумерная модель активной части. Модель стали с постоянной магнитной проницаемостью не описывает насыщение. Идеализированные обмотки с нулевой проводимостью не учитывают все потери. Сеточная проверка момента этой рабочей точки выполнена отдельно; её критерии, методы и границы приведены в протоколе. Здесь энергия получена отдельным интегрированием с фактическим локальным направлением намагниченности. Способ интегрирования приведён в программе шага 11. У острых кромок модели стали с постоянной проницаемостью возможны большие локальные значения B. Они не описывают реальный материал и сами по себе не доказывают насыщение или повреждение. Проверяйте нелинейную характеристику материала и сходимость поля в физически заданной области.
Ориентиры в интерфейсеРисунок 36.2. Геометрия: поверхностные постоянные магниты и проверенная трёхфазная обмотка Открыть в полном размереРисунок 36.3. Распределение магнитной индукции: поверхностные постоянные магниты и проверенная трёхфазная обмотка Открыть в полном размереРисунок 36.4. Машина с поверхностными постоянными магнитами: выбранная сетка воздушного зазора. Открыть в полном размереРисунок 36.5. Машина с поверхностными постоянными магнитами: момент ротора на выбранной сетке. Открыть в полном размереРисунок 36.6. Встроенная консоль FEMM: Завершённый расчётный проект электрической машины. Аналитическая проверка программы занятия. Показана консоль исходной редакции программы, зафиксированной при съёмке. Текущая программа с русскими пояснениями проверена отдельно во встроенном Python FEMM; этот снимок не является новым запуском текущей редакции. Открыть в полном размере
Самостоятельная работа
Представьте описание выбранной машины, план двух режимов и критерии проверки до выполнения полной серии.
Критерий выполнения: Есть воспроизводимый эталонный расчёт в графическом интерфейсе, автоматический повтор, реальная цепная постановка, численная проверка и независимый ориентир.
[19] — Выделенный Bianchi_FEMM_Lua_section.pdf, с. 4–32 и 84–112; исходный PDF, с. 39–67 и 119–147
[18] — Скачанная фиксированная версия 44fcedb, documentation/user_guide.md и tests_and_examples.md. Используется методика описания, не внешний py2femm.
