Насыщение и таблицы потокосцеплений по продольной и поперечной осям генератора

Цель и задачи

Цель. Получить нелинейные dq-карты с перекрёстным насыщением.

Задачи

• Строить карты d/q и различать геометрическую явнополюсность и насыщение.
• Извлечь \Psi_d и \Psi_q в нескольких независимых токовых направлениях.

Место занятия в инженерной методике

Расчётная лабораторная работа · Построение карты отклика и локальных параметров

Инженерный вопрос. Зависит ли отклик одной оси от тока другой оси?

От геометрии и обмоток переходят к потокосцеплениям и ЭДС, затем к характеристикам ХХ, КЗ, нагрузки и регулирования. Эти характеристики определяют требуемое возбуждение и допустимый электрический режим.

Лабораторная работа:

• Определение коэффициентов поля явнополюсной машины — Протокол и расчетные условия
• Синхронный генератор: от полевых параметров к внешней и угловой характеристикам — Переходный процесс по полевым параметрам d/q

Теория и вывод формул

Таблицы потокосцеплений описывают влияние возбуждения, токов статора и положения ротора на насыщенную синхронную машину. Продольные и поперечные составляющие позволяют исследовать режимы турбогенератора и гидрогенератора в общей системе координат.

Разобранный численный пример

Вычисленный аналитический эталон

Дано. p = 2; L_d = 0{,}08 \,\text{Гн}; L_q = 0{,}05 \,\text{Гн}; \Psi_{\text{возб}} = 1 \,\text{Вб}; i_d = -2 \,\text{А}; i_q = 5 \,\text{А}.

1. \Psi_d = 0{,}08 \cdot (-2) + 1 = 0{,}84 \,\text{Вб}; \Psi_q = 0{,}05 \cdot 5 = 0{,}25 \,\text{Вб}.

   T=\frac32\cdot2[0{,}84\cdot5-0{,}25(-2)]=14{,}1\ \text{Н}\cdot\text{м}

   (30.2)

2. T_{\text{эм}} = 3[0{,}84 \cdot 5 - 0{,}25 \cdot (-2)] = 14{,}1 \,\text{Н}\cdot \text{м}.

3. Та же формула раскрывается как 3[\Psi_{\text{возб}} i_q + (L_d - L_q)i_d i_q], показывая возбуждённую и реактивную части линейного ориентира.

Практикум в FEMM 5

Карты dq с перекрёстным насыщением

1. Выберите ранее рассмотренные модели турбогенератора и явнополюсного генератора; укажите оси d/q и число пар полюсов.
2. Выведите обратное преобразование токов и задавайте физические фазные токи для каждой точки карты.
3. Во встроенном Python считывайте три фазных \Psi и преобразуйте их в выбранную d/q-нормировку.
4. В каждой модели постройте низкотоковый ориентир и насыщенную карту при одном токе возбуждения.
5. Получите локальные производные, проверяя шаг тока. Сравните зависимость L_d и L_q без принудительного приравнивания.
6. Добавьте второй ток возбуждения и отделите его влияние от изменения геометрии.

Программа с русскими пояснениями: Численная проверка выведенного эталона · Порядок запуска

Численная проверка выведенного эталона

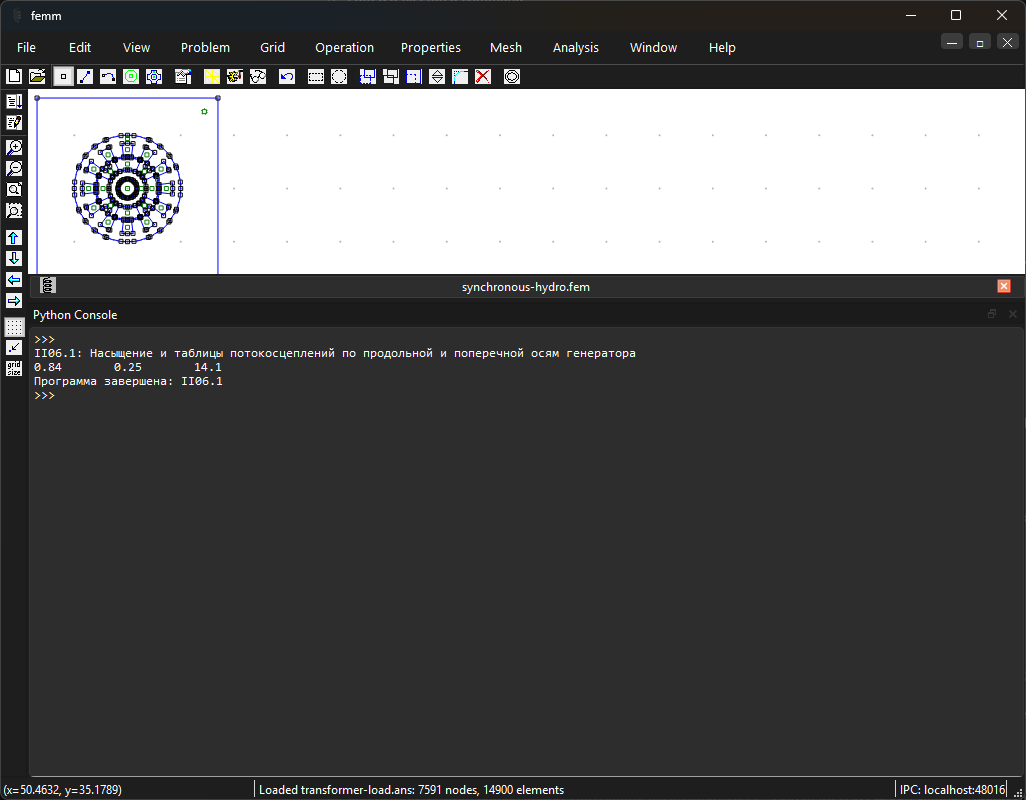

Код выполняется во встроенном Python FEMM 5. Он проверяет приведённый аналитический вывод; получение полевых данных выполняется отдельным практикумом с указанной моделью.

"""Насыщение и таблицы потокосцеплений по продольной и поперечной осям генератора.

Среда: встроенный MicroPython FEMM 5.
Аналитический учебный пример; полевой решатель не вызывается.
Параметры, единицы величин и порядок вывода пояснены по стадиям.
"""

# Линейные продольная и поперечная индуктивности, Гн; потокосцепление возбуждения, Вб.
# Токи по осям d и q заданы амплитудными значениями, А.
pole_pairs, ld_h, lq_h, excitation_wb = 2, 0.08, 0.05, 1.0
id_a, iq_a = -2.0, 5.0
# Ось d направлена вдоль возбуждения; ось q — поперёк. Потокосцепления выражены в Вб.
lambda_d = ld_h * id_a + excitation_wb
lambda_q = lq_h * iq_a
# Коэффициент 3/2 соответствует выбранному преобразованию трёх фаз и амплитудным токам.
torque_nm = 1.5 * pole_pairs * (lambda_d * iq_a - lambda_q * id_a)
# Порядок вывода: продольное потокосцепление, Вб; поперечное потокосцепление, Вб; момент, Н·м.
print(lambda_d, lambda_q, torque_nm)
# Скоростное напряжение добавляется отдельно:
# vd = resistance*id_a - omega_electrical*lambda_q
# vq = resistance*iq_a + omega_electrical*lambda_d

Пошаговая настройка расчётного примера

Откройте отдельную страницу с последовательными действиями, точными параметрами, накопительными файлами этапов и программами с русскими комментариями.

• Синхронная машина с явнополюсным ротором — основной пример занятия
• Синхронная машина с неявнополюсным ротором

Все расчётные примеры курса

Расчётный образец FEMM 5

Откройте модель, воспроизведите указанный режим и сопоставьте свои измерения с таблицей результатов.

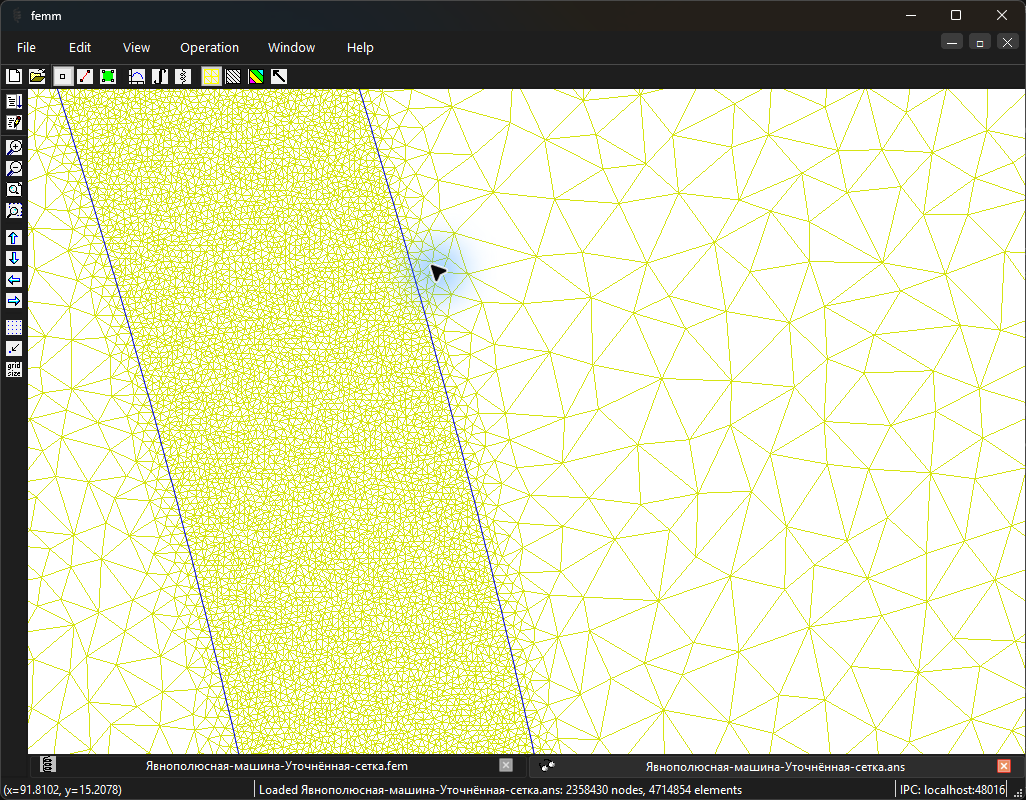

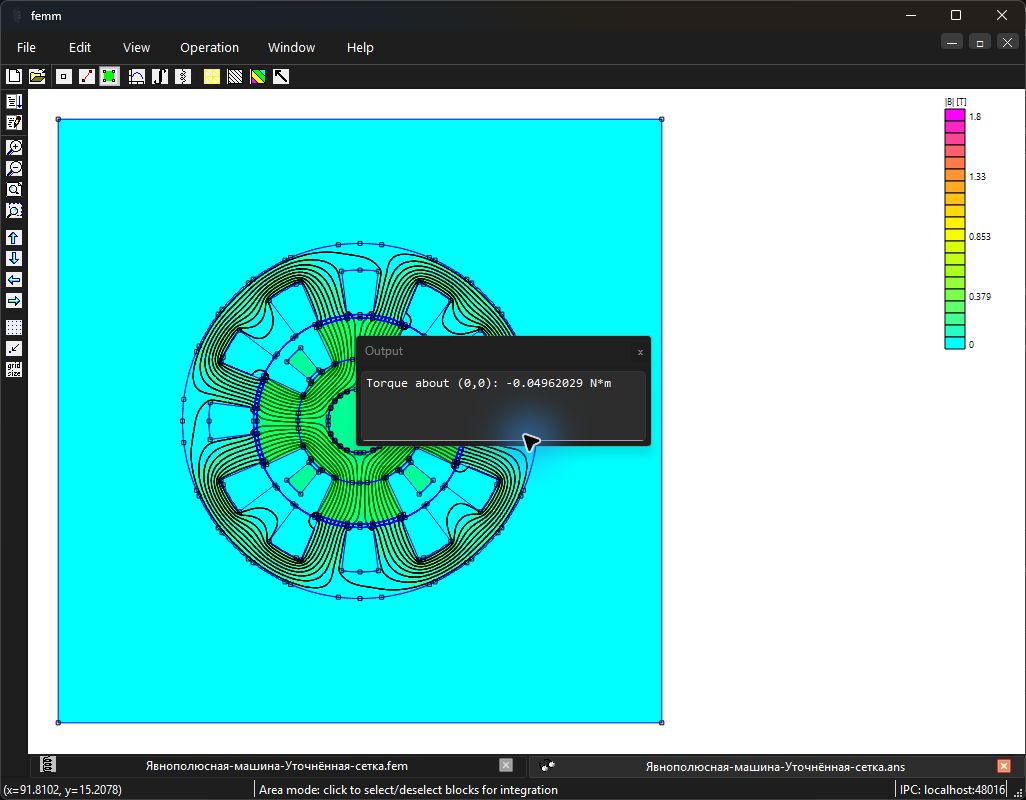

Итоговая модель FEMMСохранённое решение эталонаЧисленные результатыУточнённый момент и проверенная сетка

Двумерная модель активной части. Модель стали с постоянной магнитной проницаемостью не описывает насыщение. Идеализированные обмотки с нулевой проводимостью не учитывают все потери. Сеточная проверка момента этой рабочей точки выполнена отдельно; её критерии, методы и границы приведены в протоколе. Токи статора заданы как мгновенное состояние. Это поле при токовом возбуждении, а не автоматически согласованная нагрузка генератора. Скоростную ЭДС восстанавливают отдельно; напряжение неподвижного решения её не содержит. У острых кромок модели стали с постоянной проницаемостью возможны большие локальные значения B. Они не описывают реальный материал и сами по себе не доказывают насыщение или повреждение. Проверяйте нелинейную характеристику материала и сходимость поля в физически заданной области.

Самостоятельная работа

Сопоставьте локальные d/q-матрицы турбо- и гидрогенератора в низкотоковой и насыщенной точках; объясните различие.
