Расчётная лабораторная работа · Восстановление электрических характеристик синхронного генератора
Инженерный вопрос. Выполняет ли найденный режим уравнения генератора и нагрузки одновременно?
От геометрии и обмоток переходят к потокосцеплениям и ЭДС, затем к характеристикам ХХ, КЗ, нагрузки и регулирования. Эти характеристики определяют требуемое возбуждение и допустимый электрический режим.
Последовательность решения, отчёт и критерии результата
Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.
Последовательность решения
Обосновать постановку и способ измерения. Для характеристики запишите, что фиксировано: скорость, возбуждение, напряжение, нагрузка или мощность. Скоростная ЭДС восстанавливается из пространственного потокосцепления.
Автономный генератор и внешняя нагрузка. Выполните действия практикума по его исходной таблице. Сведите скорость, возбуждение, фазоры выводов и нагрузочную мощность.
Результат этого занятия. Рабочая точка с невязками и набором заданных независимых условий.
Данные именно этого опыта. Сведите скорость, возбуждение, фазоры выводов и нагрузочную мощность.
Оформление наблюдений. Возбуждение, скорость, фазные потокосцепления, ЭДС и согласованные токи/напряжения в объёме конкретного опыта; независимые условия каждой строки.
Как обосновать результат
Проверка из практикума. Угловая производная, невязка напряжения на выводах и баланс мощностей проверены независимо.
Независимый контроль. Проверьте определяющие условия характеристики, фазорные уравнения и баланс мощности; задаваемый ток статора сам по себе не подтверждает заданную внешнюю нагрузку.
Критерий выполнения. Независимые входы названы; ЭДС восстановлена корректно; нагрузочная точка выполняет уравнения цепи.
Точность и расхождения. Уточняйте шаг возбуждения или угла отдельно от сетки. При КЗ оценивайте абсолютное остаточное напряжение и его отношение к ненулевому масштабу режима.
Основание сравнения. Опора — уравнения конкретного режима генератора из теории. Для каждой характеристики явно укажите, что фиксировано; двумерная активная длина не включает автоматически торцевые эффекты.
Вывод для устройства
Свяжите полученную характеристику с выбором возбуждения, регулированием напряжения или допустимым режимом; укажите, какие проверки нужны для полной машины.
Границы вывода. Каждая характеристика требует своих независимых условий и скорости. Двумерный срез, заданные токи и статическое поле не подтверждают автоматически режим на сеть, устойчивость и полную мощность реального генератора.
Дополнительный расчётный метод
Синхронный генератор: восстановление напряжения, мощности и угловой характеристики
Поле и уравнения внешней цепи совместно определяют напряжение, коэффициент мощности и мощность генератора при явно заданных условиях режима.
В автономном режиме задаются частота вращения, возбуждение и внешняя нагрузка генератора. Напряжение и ток определяются согласованием электрической цепи с полевой моделью.
Соглашения об обозначениях и единицах
\(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
\(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
\(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
В автономном режиме внешняя сеть не фиксирует напряжение. Задают скорость ротора, ток возбуждения и нагрузочную цепь. Частота определяется числом пар полюсов и скоростью. По статической угловой последовательности потокосцепления восстанавливают ЭДС: e = -\omega_{\text{мех}}\partial \Psi/\partial \theta_{\text{мех}} при принятом направлении обхода. Эта производная требует радиан, полного периода и проверенного углового шага.
В линейном фазном ориентире генератор представляется внутренней ЭДС E и последовательным импедансом Z_{\text{вн}}. Из закона Кирхгофа E = U_{\text{наг}} + Z_{\text{вн}} I и U_{\text{наг}} = Z_{\text{наг}} I следует I = E/(Z_{\text{вн}} + Z_{\text{наг}}). В реальной насыщенной машине E и реакция якоря нельзя независимо сложить без оговорок; токи и возбуждение согласуют с полевой картой. Номинальное напряжение может стать целью подбора тока возбуждения, но тогда возбуждение является неизвестным, а не ещё одним фиксированным входом.
Согласование выполняется для основной гармоники 50 \,\text{Гц}: U_{1,\text{д}} и I_{1,\text{д}} — действующие значения её фазоров, а не полные RMS несинусоидальных волн. Сохраните измеренные высшие гармоники ЭДС и отличие полного RMS как ограничение фазорного приближения. Мощности P и Q относятся к той же основной гармонике; мгновенный ток КЗ и переходный процесс эта модель не определяет.
e=-\omega_{\text{мех}}\frac{\partial\Psi}{\partial\theta_{\text{мех}}},\quad \widehat I=\frac{\widehat E}{Z_{\text{вн}}+Z_{\text{наг}}},\quad \widehat U_{\text{наг}}=Z_{\text{наг}}\widehat I
Временная ЭДС восстанавливается из пространственной статической карты; линейная схема здесь служит эталоном.
Порядок проверки результата
Численный пример ниже является аналитическим учебным эталоном. Его значения вычислены по указанным формулам; они не обозначают результат решения новой модели методом конечных элементов. Практикум связывает эталон с полевой задачей: сначала воспроизведите уже проверенный результат базового раздела, затем измените только один исследуемый параметр. Именно такое сравнение позволяет отделить ошибку программы от влияния геометрии, сетки и физического приближения. Сохраните исходную модель, рабочую копию и таблицу с заголовками величин. В подписи каждой величины укажите единицу, положительное направление и способ получения; для гармонических величин дополнительно укажите амплитудную нормировку. Если условие задачи не выполнено, остановите серию и сохраните причину отказа вместе с последним корректным состоянием.
Пояснение программы
Комплексная амплитуда тока определяется суммой внутреннего сопротивления и сопротивления нагрузки. Напряжение нагрузки и её комплексная мощность вычисляются по тому же току. Коэффициент 0,5 относится к амплитудным величинам. Подстановка в закон напряжений даёт независимую невязку электрической цепи.
Автономный генератор: совместное определение напряжения и тока
Частота задаётся скоростью привода; внешняя сеть отсутствует. Напряжение определяется возбуждением и нагрузкой.
Из угловой карты потокосцепления получите ЭДС при фактической скорости. Направление тока выберите наружу генератора.
Запишите внутреннее падение и внешнюю нагрузку в одном контуре. Для линейной модели ток находится делением ЭДС на сумму внутреннего и нагрузочного импедансов.
При насыщении повторяйте поле и электрическое решение до согласования. Затем проверьте, какой механический момент нужен для покрытия нагрузки и потерь.
Потокосцепление обмотки; тот же физический смысл, что у \Psi
Вб
\widehat I
Комплексная амплитуда тока
А
\widehat U
Комплексная амплитуда напряжения
В
Z
Комплексное электрическое сопротивление
Ом
T
Электромагнитный момент
Н·м
Границы применимости. Одновременное независимое задание скорости, возбуждения, выходного напряжения, тока и произвольной нагрузки переопределяет режим. Нужно явно назвать регулируемые и вычисляемые величины.
В автономной модели определите положительные направления фазных токов и ЭДС.
Выполните холостой угловой проход и восстановите основную ЭДС при заданной скорости.
Задайте внешнюю нагрузку и начните согласование с линейного эталона.
В насыщенном случае используйте карты или обновляемое полевое отображение с действительными неизвестными.
Проверьте фактическое напряжение и мощность нагрузки, затем повторите другую нагрузку при том же возбуждении.
Для регулирования напряжения добавьте внешний поиск по току возбуждения и укажите его допустимый диапазон.
По полному угловому периоду потокосцепления выделите основную гармонику и высшие гармоники скоростной ЭДС. Отдельно обозначьте U_{1,\text{д}}, I_{1,\text{д}} и полный RMS восстановленной волны; сообщите спектральный диапазон и THD, не выдавая основной фазор за полную несинусоидальную волну.
Ожидаемый результат. Напряжение получается как выход при заданном возбуждении, а не произвольно фиксируется вместе с токами.
Как проверить. Угловая производная, невязка напряжения на выводах и баланс мощностей проверены независимо.
Обработка и анализ результатов
Выполняет ли найденный режим уравнения генератора и нагрузки одновременно?
Сведите скорость, возбуждение, фазоры выводов и нагрузочную мощность.
Сведите потокосцепления, фазоры и мощности к одному режиму; проверьте независимые условия и выбранные направления.
С чем сравнить. Опора — уравнения конкретного режима генератора из теории. Для каждой характеристики явно укажите, что фиксировано; двумерная активная длина не включает автоматически торцевые эффекты.
Итог работы. Рабочая точка с невязками и набором заданных независимых условий.

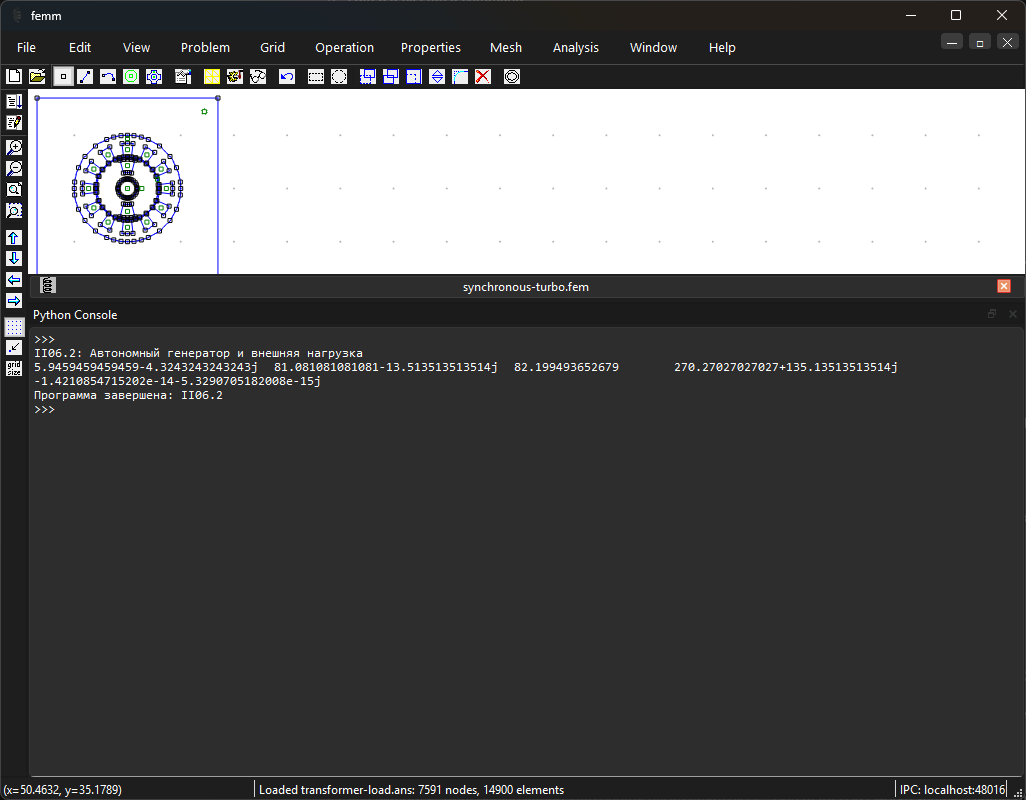

Код выполняется во встроенном Python FEMM 5. Он проверяет приведённый аналитический вывод; получение полевых данных выполняется отдельным практикумом с указанной моделью.
Python · встроенный MicroPython FEMM 5
"""Автономный генератор и внешняя нагрузка.Среда: встроенный MicroPython FEMM 5.Аналитический учебный пример; полевой решатель не вызывается.Параметры, единицы величин и порядок вывода пояснены по стадиям."""# ЭДС источника — комплексная амплитуда, В; внутреннее сопротивление и нагрузка — в омах.emf_peak_v=100+0jinternal_impedance=1+3jload_impedance=10+5j# Ток находим из последовательной цепи внутреннего сопротивления и нагрузки.current_peak=emf_peak_v/(internal_impedance+load_impedance)load_voltage=load_impedance*current_peak# Комплексная мощность нагрузки, Вт + j·вар; коэффициент 1/2 относится к амплитудам.load_power=0.5*load_voltage*current_peak.conjugate()# Независимая проверка закона напряжений: невязка должна быть близка к нулю, В.residual=emf_peak_v-load_voltage-internal_impedance*current_peak# Порядок вывода: ток, А; напряжение нагрузки, В; его модуль, В;# комплексная мощность; невязка напряжения, В.print(current_peak,load_voltage,abs(load_voltage),load_power,residual)
Пошаговая настройка расчётного примера
Откройте отдельную страницу с последовательными действиями, точными параметрами, накопительными файлами этапов и программами с русскими комментариями.
Рисунок 30.9. Визуализация численных данных FEMM 5: Синхронная машина с неявнополюсным ротором. Это экспорт результатов поля, а не снимок окна программы.
Двумерная модель активной части. Модель стали с постоянной магнитной проницаемостью не описывает насыщение. Идеализированные обмотки с нулевой проводимостью не учитывают все потери. Сеточная проверка момента этой рабочей точки выполнена отдельно; её критерии, методы и границы приведены в протоколе. Токи статора заданы как мгновенное состояние. Это поле при токовом возбуждении, а не автоматически согласованная нагрузка генератора. Скоростную ЭДС восстанавливают отдельно; напряжение неподвижного решения её не содержит. У острых кромок модели стали с постоянной проницаемостью возможны большие локальные значения B. Они не описывают реальный материал и сами по себе не доказывают насыщение или повреждение. Проверяйте нелинейную характеристику материала и сходимость поля в физически заданной области.
Ориентиры в интерфейсеРисунок 30.10. Геометрия: цилиндрический ротор с токовым возбуждением; неподвижный снимок, скоростная ЭДС отдельно Открыть в полном размереРисунок 30.11. Распределение магнитной индукции: цилиндрический ротор с токовым возбуждением; неподвижный снимок, скоростная ЭДС отдельно Открыть в полном размереРисунок 30.12. Геометрия: явнополюсный ротор с токовым возбуждением; отдельная геометрия Открыть в полном размереРисунок 30.13. Распределение магнитной индукции: явнополюсный ротор с токовым возбуждением; отдельная геометрия Открыть в полном размереРисунок 30.14. Синхронная машина с неявнополюсным ротором: выбранная сетка воздушного зазора. Открыть в полном размереРисунок 30.15. Синхронная машина с неявнополюсным ротором: момент ротора на выбранной сетке. Открыть в полном размереРисунок 30.16. Встроенная консоль FEMM: Автономный генератор и внешняя нагрузка. Аналитическая проверка программы занятия. Показана консоль исходной редакции программы, зафиксированной при съёмке. Текущая программа с русскими пояснениями проверена отдельно во встроенном Python FEMM; этот снимок не является новым запуском текущей редакции. Открыть в полном размере
Самостоятельная работа
Постройте внешнюю характеристику U_{\text{д}}(I_{\text{д}}) при заданной скорости и возбуждении для трёх нагрузок.
Критерий выполнения: Независимые входы названы; ЭДС восстановлена корректно; нагрузочная точка выполняет уравнения цепи.
