Расчётная лабораторная работа · Восстановление электрических характеристик синхронного генератора
Инженерный вопрос. Не переопределена ли задача при выбранных сетевых условиях?
От геометрии и обмоток переходят к потокосцеплениям и ЭДС, затем к характеристикам ХХ, КЗ, нагрузки и регулирования. Эти характеристики определяют требуемое возбуждение и допустимый электрический режим.
Последовательность решения, отчёт и критерии результата
Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.
Последовательность решения
Обосновать постановку и способ измерения. Для характеристики запишите, что фиксировано: скорость, возбуждение, напряжение, нагрузка или мощность. Скоростная ЭДС восстанавливается из пространственного потокосцепления.
Результат этого занятия. Проверка числа условий и физического смысла угла и возбуждения.
Данные именно этого опыта. Запишите заданные и найденные величины, фазоры и мощности режима.
Оформление наблюдений. Возбуждение, скорость, фазные потокосцепления, ЭДС и согласованные токи/напряжения в объёме конкретного опыта; независимые условия каждой строки.
Как обосновать результат
Проверка из практикума. Электрические остатки и механический баланс мощности малы; устойчивый угол выбран обоснованно.
Независимый контроль. Проверьте определяющие условия характеристики, фазорные уравнения и баланс мощности; задаваемый ток статора сам по себе не подтверждает заданную внешнюю нагрузку.
Критерий выполнения. Выбран достаточный набор условий; мощности, знаки, фазная нормировка и пределы возбуждения пояснены.
Точность и расхождения. Уточняйте шаг возбуждения или угла отдельно от сетки. При КЗ оценивайте абсолютное остаточное напряжение и его отношение к ненулевому масштабу режима.
Основание сравнения. Опора — уравнения конкретного режима генератора из теории. Для каждой характеристики явно укажите, что фиксировано; двумерная активная длина не включает автоматически торцевые эффекты.
Вывод для устройства
Свяжите полученную характеристику с выбором возбуждения, регулированием напряжения или допустимым режимом; укажите, какие проверки нужны для полной машины.
Границы вывода. Каждая характеристика требует своих независимых условий и скорости. Двумерный срез, заданные токи и статическое поле не подтверждают автоматически режим на сеть, устойчивость и полную мощность реального генератора.
Дополнительный расчётный метод
Синхронный генератор: восстановление напряжения, мощности и угловой характеристики
Поле и уравнения внешней цепи совместно определяют напряжение, коэффициент мощности и мощность генератора при явно заданных условиях режима.
Работа генератора на сеть описывается достаточным набором независимых условий. Выбранная постановка определяет, какие величины задаются, а какие, включая возбуждение и угол нагрузки, подлежат вычислению.
Соглашения об обозначениях и единицах
\(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
\(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
\(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
При подключении к сильной сети её напряжение и частота фиксированы. Если дополнительно заданы возбуждение и механическая мощность, находят угол нагрузки и токи, а реактивная мощность получается как выход. Обратная задача с заданными P и Q требует поиска возбуждения и угла. Независимое назначение U, f, P, Q и возбуждения обычно переопределяет режим.
Для линейного неявнополюсного ориентира без активного сопротивления E = U + jXI_{\text{выход}}. Отсюда I_{\text{выход}} = (E e^{j\delta} - U)/(jX). Подстановка в S = 3UI_{\text{выход}}^{*} с действующими фазными величинами даёт P = 3UE \sin\delta/X и Q = 3U(E \cos\delta - U)/X. Формулы выводят зависимость активной мощности преимущественно от угла, а реактивной — от возбуждения. У явнополюсной машины добавляется реактивное слагаемое; у насыщенной используют полевые карты, не постоянный X.
Согласование выполняется для основной гармоники 50 \,\text{Гц}: U_{1,\text{д}} и I_{1,\text{д}} — действующие значения её фазоров, а не полные RMS несинусоидальных волн. Сохраните измеренные высшие гармоники ЭДС и отличие полного RMS как ограничение фазорного приближения. Мощности P и Q относятся к той же основной гармонике; мгновенный ток КЗ и переходный процесс эта модель не определяет.
Линейная неявнополюсная схема, R = 0; положительная мощность отдаётся в сеть; U и E действующие.
Порядок проверки результата
Численный пример ниже является аналитическим учебным эталоном. Его значения вычислены по указанным формулам; они не обозначают результат решения новой модели методом конечных элементов. Практикум связывает эталон с полевой задачей: сначала воспроизведите уже проверенный результат базового раздела, затем измените только один исследуемый параметр. Именно такое сравнение позволяет отделить ошибку программы от влияния геометрии, сетки и физического приближения. Сохраните исходную модель, рабочую копию и таблицу с заголовками величин. В подписи каждой величины укажите единицу, положительное направление и способ получения; для гармонических величин дополнительно укажите амплитудную нормировку. Если условие задачи не выполнено, остановите серию и сохраните причину отказа вместе с последним корректным состоянием.
Пояснение программы
Линейный аналитический ориентир связывает действующие фазные напряжение и ЭДС с активной и реактивной мощностями. Угол переводится в радианы до применения тригонометрических функций. В обратной задаче аргумент арксинуса проверяется до вычисления угла. Выход за диапазон от -1 до 1 означает недостижимость заданной мощности в принятой модели.
Сеть фиксирует частоту и напряжение
В модели жёсткой сети напряжение и частота заданы. Возбуждение и механический ввод определяют реактивную и активную составляющие режима совместно с углом ротора.
Выберите сетевое напряжение опорным вектором с нулевой начальной фазой. Внутреннюю ЭДС поверните на электрический нагрузочный угол и вычислите ток из внутреннего импеданса.
Выделите активную и реактивную части комплексной мощности. В линейной цилиндрической модели без сопротивления получаются синус угла в активной мощности и косинус в реактивной.
Решайте угол или возбуждение из выбранных заданий, не назначая одновременно все выходные мощности и ток. Проверьте механическое равновесие и ограничения по току.
Границы применимости. Эти установившиеся уравнения не доказывают динамическую устойчивость синхронизации. При слабой сети её импеданс и изменение напряжения должны входить в систему.
Определите сильную сеть, фазную маркировку и направление выходной мощности.
Выберите прямую задачу с заданными возбуждением и механической мощностью; не фиксируйте Q дополнительно.
Найдите начальный угол по линейному ориентиру и затем согласуйте насыщенную полевую карту с сетью.
Проверьте фактические P и Q по комплексным фазным токам в выбранной нормировке.
В обратной задаче задайте P и Q и найдите ток возбуждения и угол; укажите пределы возбуждения.
Сопоставьте турбо- и гидромодель, сохранив одинаковый набор независимых условий.
По полному угловому периоду потокосцепления выделите основную гармонику и высшие гармоники скоростной ЭДС. Отдельно обозначьте U_{1,\text{д}}, I_{1,\text{д}} и полный RMS восстановленной волны; сообщите спектральный диапазон и THD, не выдавая основной фазор за полную несинусоидальную волну.
Ожидаемый результат. Сетевая нагрузочная точка имеет однозначно названные входы и полученные выходы.
Как проверить. Электрические остатки и механический баланс мощности малы; устойчивый угол выбран обоснованно.
Обработка и анализ результатов
Не переопределена ли задача при выбранных сетевых условиях?
Запишите заданные и найденные величины, фазоры и мощности режима.
Сведите потокосцепления, фазоры и мощности к одному режиму; проверьте независимые условия и выбранные направления.
С чем сравнить. Опора — уравнения конкретного режима генератора из теории. Для каждой характеристики явно укажите, что фиксировано; двумерная активная длина не включает автоматически торцевые эффекты.
Итог работы. Проверка числа условий и физического смысла угла и возбуждения.

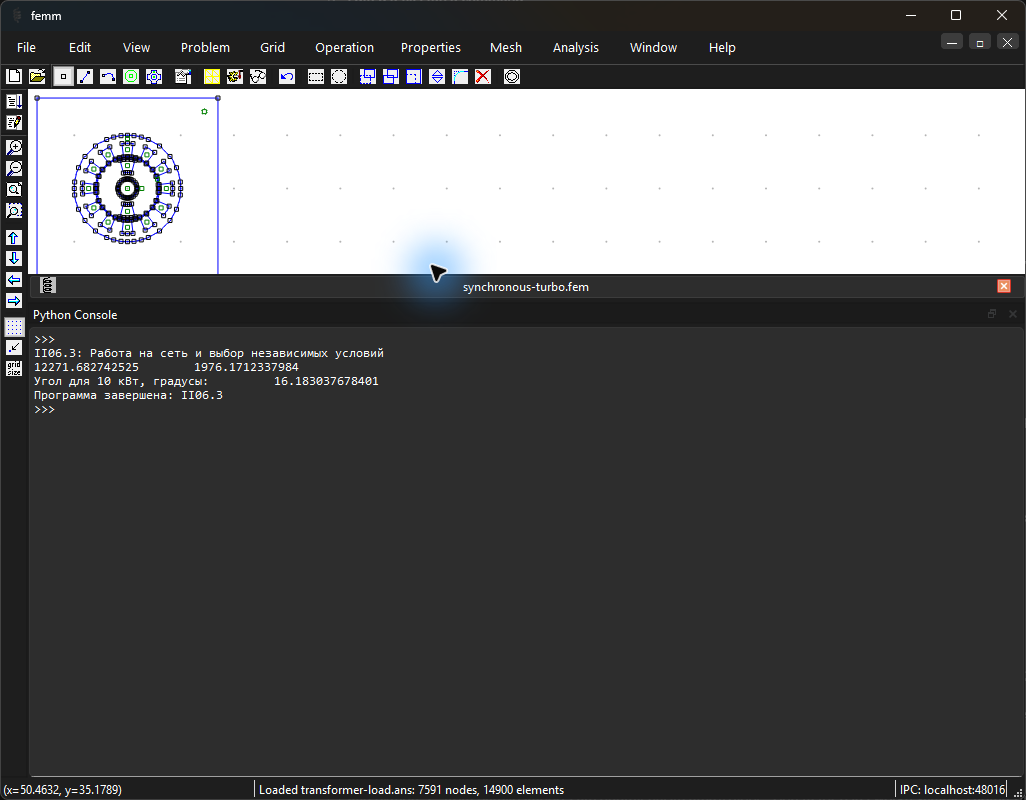

Код выполняется во встроенном Python FEMM 5. Он проверяет приведённый аналитический вывод; получение полевых данных выполняется отдельным практикумом с указанной моделью.
Python · встроенный MicroPython FEMM 5
"""Работа на сеть и выбор независимых условий.Среда: встроенный MicroPython FEMM 5.Аналитический учебный пример; полевой решатель не вызывается.Параметры, единицы величин и порядок вывода пояснены по стадиям."""importmath# Фазное напряжение и ЭДС — действующие значения, В; синхронное реактивное сопротивление — Ом.# Учебный ориентир пренебрегает активным сопротивлением и насыщением.voltage_rms,emf_rms,reactance=230.0,260.0,5.0# Угол между ЭДС и напряжением сначала переводим из градусов в радианы.angle=math.radians(20)active_w=3*voltage_rms*emf_rms/reactance*math.sin(angle)reactive_var=3*voltage_rms*(emf_rms*math.cos(angle)-voltage_rms)/reactance# Порядок вывода: активная мощность, Вт; реактивная мощность, вар.print(active_w,reactive_var)# Обратная задача: определяем угол для заданной активной мощности, Вт.target_w=10000.0ratio=target_w*reactance/(3*voltage_rms*emf_rms)# Аргумент арксинуса должен находиться в диапазоне от −1 до 1.ifabs(ratio)>1:raiseValueError("Заданная мощность вне линейного диапазона")print("Угол для 10 кВт, градусы:",math.degrees(math.asin(ratio)))
Пошаговая настройка расчётного примера
Откройте отдельную страницу с последовательными действиями, точными параметрами, накопительными файлами этапов и программами с русскими комментариями.
Рисунок 30.17. Визуализация численных данных FEMM 5: Синхронная машина с неявнополюсным ротором. Это экспорт результатов поля, а не снимок окна программы.
Двумерная модель активной части. Модель стали с постоянной магнитной проницаемостью не описывает насыщение. Идеализированные обмотки с нулевой проводимостью не учитывают все потери. Сеточная проверка момента этой рабочей точки выполнена отдельно; её критерии, методы и границы приведены в протоколе. Токи статора заданы как мгновенное состояние. Это поле при токовом возбуждении, а не автоматически согласованная нагрузка генератора. Скоростную ЭДС восстанавливают отдельно; напряжение неподвижного решения её не содержит. У острых кромок модели стали с постоянной проницаемостью возможны большие локальные значения B. Они не описывают реальный материал и сами по себе не доказывают насыщение или повреждение. Проверяйте нелинейную характеристику материала и сходимость поля в физически заданной области.

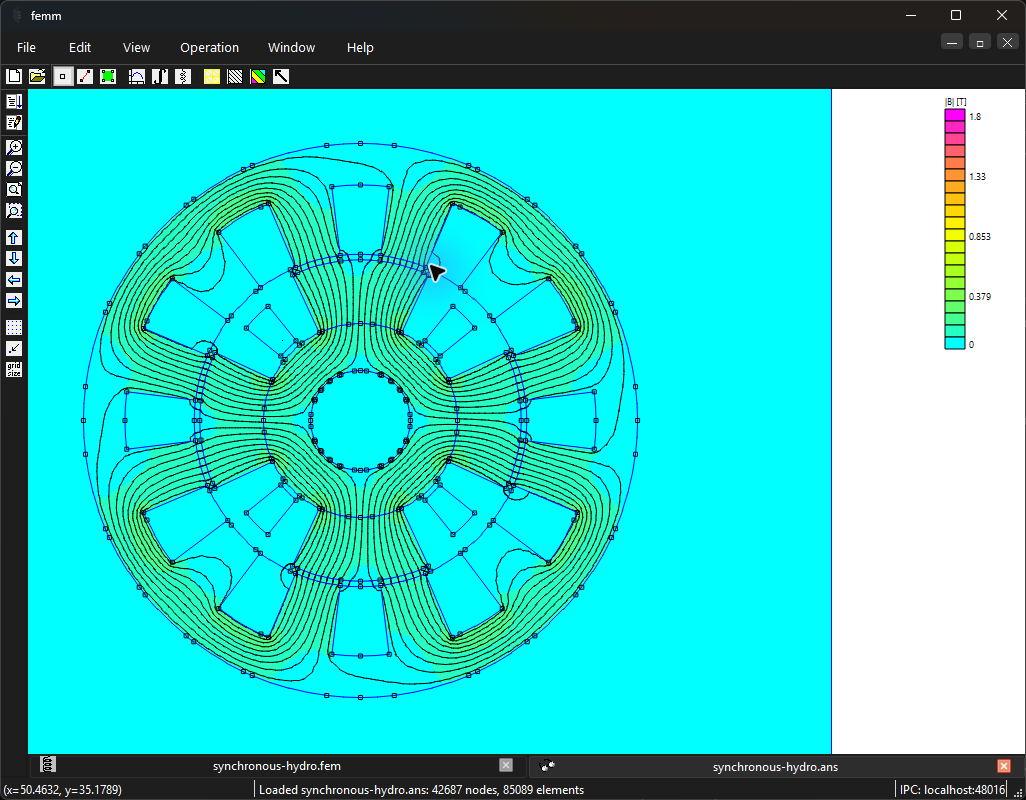

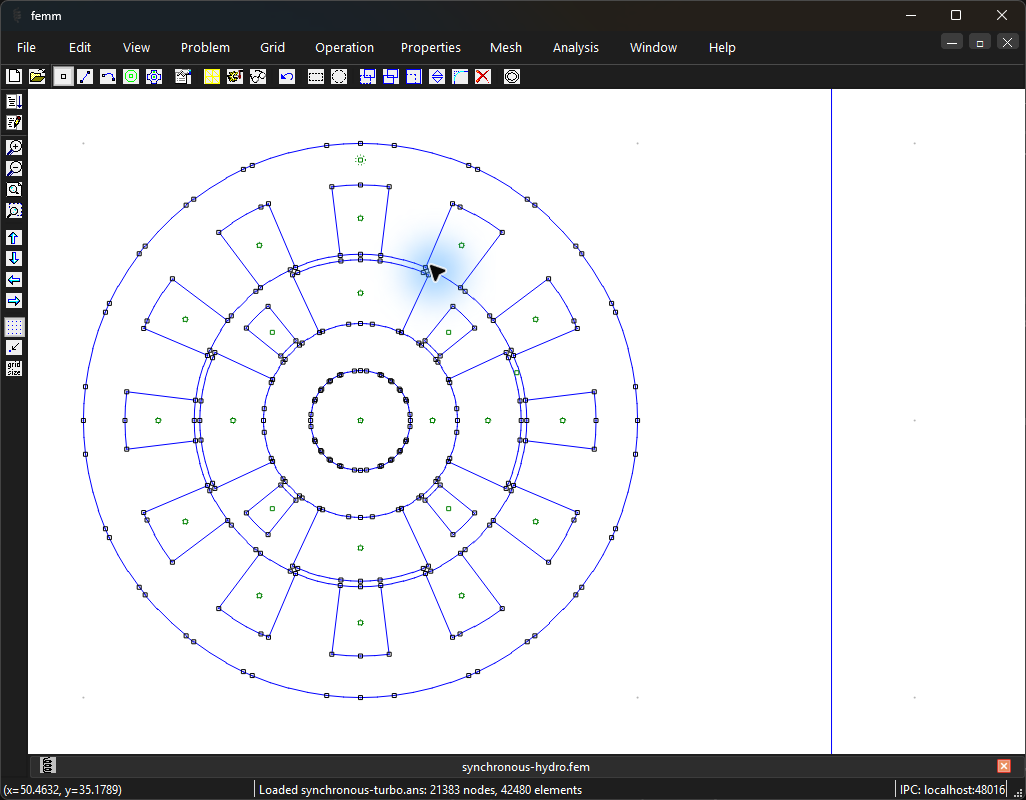

Ориентиры в интерфейсеРисунок 30.18. Геометрия: цилиндрический ротор с токовым возбуждением; неподвижный снимок, скоростная ЭДС отдельно Открыть в полном размереРисунок 30.19. Распределение магнитной индукции: цилиндрический ротор с токовым возбуждением; неподвижный снимок, скоростная ЭДС отдельно Открыть в полном размереРисунок 30.20. Геометрия: явнополюсный ротор с токовым возбуждением; отдельная геометрия Открыть в полном размереРисунок 30.21. Распределение магнитной индукции: явнополюсный ротор с токовым возбуждением; отдельная геометрия Открыть в полном размереРисунок 30.22. Синхронная машина с неявнополюсным ротором: выбранная сетка воздушного зазора. Открыть в полном размереРисунок 30.23. Синхронная машина с неявнополюсным ротором: момент ротора на выбранной сетке. Открыть в полном размереРисунок 30.24. Встроенная консоль FEMM: Работа на сеть и выбор независимых условий. Аналитическая проверка программы занятия. Показана консоль исходной редакции программы, зафиксированной при съёмке. Текущая программа с русскими пояснениями проверена отдельно во встроенном Python FEMM; этот снимок не является новым запуском текущей редакции. Открыть в полном размере
Самостоятельная работа
Для того же напряжения и X найдите угол, соответствующий P = 10 \,\text{кВт}, затем вычислите Q при E = 260 \,\text{В}.
Критерий выполнения: Выбран достаточный набор условий; мощности, знаки, фазная нормировка и пределы возбуждения пояснены.
