Занятие 51.1

Поляризованное реле и магнитная защёлка: удержание, освобождение и рабочая точка магнита

Цель и задачи

Цель. Проверить удержание и освобождение магнитной защёлки.

Задачи

  • Решите нагрузочную прямую идеальной цепи магнита и зазора, установив отрицательное H внутри магнита.
  • Сохраните ток, зазор, силу и проекцию поля вдоль намагничивания характерных режимов.
Что нужно вспомнить перед началом

Если одно из понятий незнакомо, вернитесь к предыдущему занятию и воспроизведите его численный пример. После этого переходите к новой постановке.

Место занятия в инженерной методике

Расчётная лабораторная работа · Выбор модели материала и проверка рабочей точки

Инженерный вопрос. Как знак тока меняет запас силы и рабочую точку магнита?

Магнитная цепь, потокосцепление, тяговая характеристика и потери образуют методику выбора зазора, обмотки и режима привода. Сила становится проектным критерием после сопоставления с нагрузкой механизма.

Последовательность решения, отчёт и критерии результата

Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.

Последовательность решения

  1. Обосновать постановку и способ измерения. Укажите происхождение и диапазон характеристики материала. Различайте линейную проницаемость, кривую намагничивания и температурно зависимые данные.

  2. Магнит с линейной возвратной ветвью и одним зазором — аналитический эталон. Проследите, как изменение материального закона меняет отклик при прежнем возбуждении.

  3. Постройте характеристики удержания и освобождения по току и зазору; проверьте поле вдоль направления намагничивания.. Выполните действия практикума по его исходной таблице. Сохраните ток, зазор, силу и проекцию поля вдоль намагничивания характерных режимов.

  4. Ответить на вопрос по своим результатам. Сопоставьте рабочие точки с принятой характеристикой материала; отделите изменение материала от изменения возбуждения.

Что включить в отчёт

Результат этого занятия. Характеристики удержания и освобождения с материальным диапазоном и зазорной оценкой.

Данные именно этого опыта. Сохраните ток, зазор, силу и проекцию поля вдоль намагничивания характерных режимов.

Оформление наблюдений. Версия материала, рабочая точка и режим; сравнение материала выполняется при одинаковой геометрии и источниках.

Как обосновать результат

Проверка из практикума. Изменение температуры требует соответствующих B_r, возвратной проницаемости и допустимой характеристики; одна линейная ветвь не моделирует необратимое размагничивание. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.

Независимый контроль. Сопоставьте рабочие точки с принятой характеристикой и контрольным линейным пределом, где он допустим.

Критерий выполнения. Одномерный контроль даёт B\approx 1{,}08597285 Тл; полевая модель сохраняет направление магнита и отдельно показывает запас силы и границу достоверности материала.

Точность и расхождения. Разделите численную устойчивость поля и неопределённость свойств материала. Экстраполяция за диапазон данных требует отдельного обоснования, даже при хорошей сходимости решателя.

Основание сравнения. Пользуйтесь характеристиками и диапазоном данных, указанными в занятии. Одна кривая или линейная ветвь не подтверждает температурную зависимость, гистерезис или необратимое размагничивание.

Вывод для устройства

Решите, достаточен ли выбранный материальный закон для оценки насыщения или локального запаса магнита в заданном режиме.

Границы вывода. Магнитная сила отдельного привода не подтверждает работу всего аппарата: контактные усилия, пружины, трение, динамика и нагрев должны быть заданы и проверены по назначению.

Теория и вывод формул

Постоянный магнит обеспечивает удержание якоря без питания обмотки. Возбуждение катушки изменяет удерживающий поток; его действие определяется взаимной ориентацией тока и намагниченности.

Соглашения об обозначениях и единицах
  • \(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
  • \(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
  • \(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
  • Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
  • Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
  • Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Указатель формул этого занятия
  1. (51.1) · Вывод контрольного соотношения

Физический и методический смысл

Постоянный магнит может удерживать якорь без тока, а обмотка изменяет поток для освобождения. Направление намагничивания и знак возбуждения определяют, усиливает ли катушка удержание или ослабляет его.

Рабочая точка магнита зависит от зазора, температуры и тока. Линейная возвратная ветвь не описывает автоматически необратимое размагничивание; проверка требует соответствующих характеристик материала.

Вывод контрольного соотношения

Решите нагрузочную прямую идеальной цепи магнита и зазора, установив отрицательное H внутри магнита.

B=B_r+\mu_0\mu_{rec}H_m,\quad H_ml_m+\frac B{\mu_0}g=0,\quad B=\frac{B_rl_m}{l_m+\mu_{rec}g}
(51.1)
Линейная одномерная магнитная цепь без рассеяния служит проверкой знаков и рабочей точки, а не доказательством ресурса защёлки.
  1. Закон полного тока без обмотки связывает падения магнитного потенциала на магните и зазоре.

  2. Подстановка линейной возвратной ветви даёт B=1{,}2\cdot 0{,}01/(0{,}01+1{,}05\cdot 0{,}001)=1{,}085972851 Тл.

  3. Поле внутри магнита отрицательно: H_m=-B_g g/(\mu _{0}l_m)\approx -86418{,}97\,\mathrm{А/м}. Сравнение с допустимой ветвью материала необходимо отдельно.

Границы применимости. Линейная одномерная магнитная цепь без рассеяния служит проверкой знаков и рабочей точки, а не доказательством ресурса защёлки.

Связь с опытом в FEMM

Постройте характеристики удержания и освобождения по току и зазору; проверьте поле вдоль направления намагничивания.

Сначала вычислите контрольное значение вручную, затем сформулируйте ожидаемый знак и зависимость от одного параметра. Повторите опыт в рабочей копии с изменением только этого параметра. Сохраняйте геометрию, единицы, глубину, материалы, источники и граничные условия вместе с результатом. Успешное завершение решателя означает решение введённой модели, но само по себе не доказывает её соответствие устройству.

Проверка и границы вывода

Одномерный контроль даёт B\approx 1{,}08597285 Тл; полевая модель сохраняет направление магнита и отдельно показывает запас силы и границу достоверности материала.

Изменение температуры требует соответствующих B_r, возвратной проницаемости и допустимой характеристики; одна линейная ветвь не моделирует необратимое размагничивание.

Смена знака тока не должна сопровождаться незаметным разворотом намагничивания при копировании геометрии.

Пояснения к официальному руководству

Подробности, которые следует учитывать при настройке и проверке модели. Все учебные пояснения.

Рисунки из руководства к этому занятию (1)
  1. М.A.2 · Магнит в представлении эквивалентного поверхностного токового слоя
Формулы и таблицы руководства к этому занятию

Как превратить размагничивающую кривую в данные FEMM

В модели приложения A.1 магнит рассматривается как ферромагнитный объём с эквивалентным возбуждением, которое можно представить тонким поверхностным токовым слоем. Это полезная эквивалентная картина, а не требование дополнительно рисовать реальную обмотку вокруг магнита. Если источник уже задан коэрцитивной силой и направлением намагничивания, отдельный эквивалентный ток создал бы двойное возбуждение.

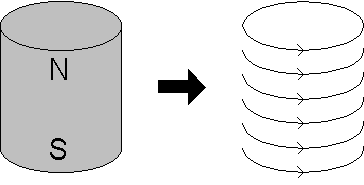

Слева цилиндрический магнит с полюсами N и S, справа его эквивалент в виде круговых поверхностных токов.

Рисунок М.A.2. Магнит в представлении эквивалентного поверхностного токового слоя

Схема объясняет источник постоянного магнита через эквивалентный токовый слой. Это альтернативное физическое представление возбуждения: при уже заданном H_c не нужно добавлять вокруг магнита ещё одну обмотку с тем же эквивалентным током.

Обозначения на рисунке

N
Северный полюс
S
Южный полюс

Увеличить рисунок · Источник: Д. Микер, [33]. Подпись и пояснение переведены для курса.

Сначала выбирают заявленную изготовителем кривую размагничивания B(H) при нужной температуре. Параметр H_c в Material Properties соответствует модулю поля, при котором B обращается в нуль на выбранной кривой. Для нелинейной модели эту кривую сдвигают вправо на H_c: координата H новой таблицы равна H исходной кривой плюс H_c, а B сохраняется. Тогда точка B = 0 попадает в начало координат. В таблицу вносится характеристика материала без постоянного смещения, а само смещение задаётся отдельным H_c.

Сдвиг размагничивающей кривой для ввода материала

H_{\mathrm{table}}=H_{\mathrm{source}}+H_c,\qquad B_{\mathrm{table}}=B_{\mathrm{source}}
(М.Н.23)
Отрицательную исходную ветвь сдвигают вправо на положительный модуль H_c, чтобы точка B = 0 совпала с началом координат. Постоянное возбуждение задаётся отдельным полем H_c.

Обозначения и единицы

  • H_c — модуль коэрцитивного поля по B, А/м; H_{\mathrm{source}},H_{\mathrm{table}} — исходная и сдвинутая координаты, А/м; B — индукция, Тл.

Условия применения. Используется согласованная заявленная изготовителем характеристика при нужной температуре; сдвиг не заменяет модель истории размагничивания.

Ненумерованное соотношение из текста руководства; обозначения и условия раскрыты для курса.

Для достаточно прямолинейной характеристики вместо полной таблицы используют её наклон. Относительная возвратная проницаемость равна наклону dB /dH, делённому на \mu _{0}; она не равна безразмерному отношению B/H без указания точки. Линейная модель согласует B_r, \mu_{\text{воз}} и H_c. Если взять B_r из одной температурной кривой, H_c — из другой, а \mu_{\text{воз}} оставить произвольной, модель перестанет соответствовать любой из исходных кривых.

Не смешивайте коэрцитивную силу по индукции H_{cB} с собственной коэрцитивной силой H_{cJ}, определяемой нулём магнитной поляризации J = B - \mu _{0}H. В FEMM источник линейной линии возврата согласуется с нулём B. Проверка необратимого размагничивания дополнительно требует колена соответствующей заявленной изготовителем характеристики, температуры и компоненты H против направления намагничивания. Один интегральный магнитный поток не показывает наихудшую локальную рабочую точку.

Для Alnico уход ниже колена может перевести магнит на другую линию возврата: после удаления размагничивающего воздействия прежняя индукция не восстановится. Одна однозначная B(H)-таблица FEMM не хранит эту историю. Редкоземельные магниты при обычной температуре часто допускают линейное описание рабочего участка, но это не отменяет температурной зависимости колена и возможности необратимого размагничивания при неблагоприятном режиме. Статический расчёт оценивает рабочие точки принятой характеристики, а не автоматически моделирует историю повреждения магнита.

\mu_{\text{воз}}=\frac{1}{\mu_0}\frac{dB}{dH},\qquad B=B_r+\mu_0\mu_{\text{воз}}H,\qquad H_c=\frac{B_r}{\mu_0\mu_{\text{воз}}}
(Р.7.2)
Линейная модель вдоль направления намагничивания; \mu_{\text{воз}} безразмерна. Связь применима к одной согласованной линии возврата, а не произвольной петле гистерезиса.

Проверьте на своей модели

  • Возьмите точку исходной кривой H = -H_c, B = 0 и убедитесь, что после сдвига она стала (0, 0).
  • В простой линейной проверке H = 0 должно давать B = B_r, а H = -H_c должно давать B = 0.
  • Для оценки размагничивания сохраните температуру, источник заявленной изготовителем кривой и локальный минимум H вдоль намагничивания.

Источник: [33]. § a · § a.1

Разобранный численный пример

Магнит с линейной возвратной ветвью и одним зазором — аналитический эталон

Дано. B_r=1{,}2 Тл; \mu_{\mathrm{rec}}=1{,}05; длина магнита l_m=10\,\mathrm{мм}; зазор g=1\,\mathrm{мм}; площадь 10⁻⁴ м²; железо идеальное, утечек нет.

  1. Закон полного тока без обмотки связывает падения магнитного потенциала на магните и зазоре.

  2. Подстановка линейной возвратной ветви даёт B=1{,}2\cdot 0{,}01/(0{,}01+1{,}05\cdot 0{,}001)=1{,}085972851 Тл.

  3. Поле внутри магнита отрицательно: H_m=-B_g g/(\mu _{0}l_m)\approx -86418{,}97\,\mathrm{А/м}. Сравнение с допустимой ветвью материала необходимо отдельно.

Ответ: B_{\mathrm{gap}}=1{,}085972851 Тл; H_m\approx -86{,}42\,\mathrm{кА/м}.

Проверка: Изменение температуры требует соответствующих B_r, возвратной проницаемости и допустимой характеристики; одна линейная ветвь не моделирует необратимое размагничивание. Значения получены аналитически и сами по себе не подтверждают выполнения полевого расчёта FEMM.

Практикум в FEMM 5

Постройте характеристики удержания и освобождения по току и зазору; проверьте поле вдоль направления намагничивания.

Таблица 51.1. Исходные данные практикума
Исходная величинаЗначениеЕдиница
B_r1,2Тл
\mu_{\mathrm{rec}}1,051
l_m10мм
g1мм
  1. Постройте магнитную модель защёлки с фактическим направлением намагничивания и воздухом вокруг подвижного якоря.
  2. Задайте данные магнита по выбранной температуре и явно укажите используемую возвратную характеристику.
  3. Рассчитайте удержание без тока, затем два направления тока освобождающей обмотки; проверьте H вдоль намагничивания внутри магнита.
  4. Повторите по положению якоря и сетке; сравните силу удержания и границы допустимости данных материала.

Ожидаемый результат. B_{\mathrm{gap}}=1{,}085972851 Тл; H_m\approx -86{,}42\,\mathrm{кА/м}. Для FEMM сравнение действительно только при совпадении идеализации и граничных условий.

Как проверить. Изменение температуры требует соответствующих B_r, возвратной проницаемости и допустимой характеристики; одна линейная ветвь не моделирует необратимое размагничивание. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.

Обработка и анализ результатов

Как знак тока меняет запас силы и рабочую точку магнита?

  1. Сохраните ток, зазор, силу и проекцию поля вдоль намагничивания характерных режимов.
  2. Сопоставьте рабочие точки с принятой характеристикой материала; отделите изменение материала от изменения возбуждения.

С чем сравнить. Пользуйтесь характеристиками и диапазоном данных, указанными в занятии. Одна кривая или линейная ветвь не подтверждает температурную зависимость, гистерезис или необратимое размагничивание.

Итог работы. Характеристики удержания и освобождения с материальным диапазоном и зазорной оценкой.

Расчётные исследования по теме

Изучите физическую постановку, выполните программу во встроенном Python FEMM 5 и проверьте результаты по сохранённым моделям и независимым критериям.

  • Катушка и постоянный магнит: управляемая осевая сила

    В приводе с постоянным магнитом ток катушки позволяет менять направление силы. В отличие от обычного железного плунжера, такая система не обязана втягиваться при обоих направлениях тока.

    Решений FEMM: 3 · Численных проверок: 3

  • Кольцевые магниты: репульсивная сила и осевая характеристика

    Две встречные кольцевые магнитные сборки дают бесконтактную осевую силу. Её рост при сближении полезен для подшипниковых узлов, но одна осевая характеристика не устанавливает полную пространственную устойчивость.

    Решений FEMM: 3 · Численных проверок: 4

Все темы учебного практикума

Окна FEMM 5

Снимки интерфейса FEMM показывают геометрию, настройки и работу с результатами в FEMM 5. Откройте изображение, чтобы рассмотреть подписи и значения в полном размере.

Привод с катушкой и постоянным магнитом: осесимметричная геометрия, намагниченность направлена по +z. Текстовые подписи скрыты; стрелка намагниченности сохранена.
Привод с катушкой и постоянным магнитом: осесимметричная геометрия, намагниченность направлена по +z. Текстовые подписи скрыты; стрелка намагниченности сохранена. Открыть в полном размере
Привод с катушкой и постоянным магнитом: статическая рабочая точка I = +2 А, намагниченность по +z. Карта |B|, Т, и линии поля в области магнита, катушки и окружающего воздуха. Прямоугольник вокруг магнита — воздушная область уточнения сетки.
Привод с катушкой и постоянным магнитом: статическая рабочая точка I = +2 А, намагниченность по +z. Карта |B|, Т, и линии поля в области магнита, катушки и окружающего воздуха. Прямоугольник вокруг магнита — воздушная область уточнения сетки. Открыть в полном размере
Кольцевой магнитный подшипник: осесимметричные сечения двух колец с противоположной осевой намагниченностью. Стрелки направлены по +z у нижнего кольца и по −z у верхнего; текстовые подписи скрыты.
Кольцевой магнитный подшипник: осесимметричные сечения двух колец с противоположной осевой намагниченностью. Стрелки направлены по +z у нижнего кольца и по −z у верхнего; текстовые подписи скрыты. Открыть в полном размере
Сохранённое решение «Кольцевые магниты: репульсивная сила и осевая характеристика». Модуль магнитной индукции |B|, Тл, и линии статического магнитного поля; рабочая область модели.
Сохранённое решение «Кольцевые магниты: репульсивная сила и осевая характеристика». Модуль магнитной индукции |B|, Тл, и линии статического магнитного поля; рабочая область модели. Открыть в полном размере

Самостоятельная работа

Постройте характеристики удержания и освобождения по току и зазору; проверьте поле вдоль направления намагничивания. Сопоставьте исходный и изменённый режимы, сохраните исходные файлы, результаты и объяснение различия.

Критерий выполнения: Одномерный контроль даёт B\approx 1{,}08597285 Тл; полевая модель сохраняет направление магнита и отдельно показывает запас силы и границу достоверности материала.
Первоисточники и дополнительное чтение по занятию
  1. [33] — 26–38, 45–52, 173–175
Пояснения и типичные ошибки
Почему отрицательное H в магните не означает автоматически отказ?

Это нормальная часть рабочей возвратной ветви; опасность определяется её пределом, температурой и историей материала.

Какое контрольное число и единица проверяют этот опыт?

B_{\mathrm{gap}}=1{,}085972851 Тл; H_m\approx -86{,}42\,\mathrm{кА/м}.

При каких предположениях получена приведённая формула?

Линейная одномерная магнитная цепь без рассеяния служит проверкой знаков и рабочей точки, а не доказательством ресурса защёлки.

На что обратить внимание

  • Смена знака тока не должна сопровождаться незаметным разворотом намагничивания при копировании геометрии.
  • Линейная одномерная магнитная цепь без рассеяния служит проверкой знаков и рабочей точки, а не доказательством ресурса защёлки.
