Повторно-кратковременный режим аппарата: тепловой цикл и накопление энергии

Цель и задачи

Цель. Оценить накопление тепла за циклы работы аппарата.

Задачи

  • Получите экспоненциальный RC-предел и используйте его для проверки накопления тепла и последовательности интервалов.
  • Сведите источники, максимум и среднюю температуру и изменение энергии каждого периода.
Что нужно вспомнить перед началом

Если одно из понятий незнакомо, вернитесь к предыдущему занятию и воспроизведите его численный пример. После этого переходите к новой постановке.

Место занятия в инженерной методике

Расчётная лабораторная работа · Оценка тепловой инерции и длительности режима

Инженерный вопрос. Выходит ли температурный цикл на повторяющийся режим без обнуления состояния?

Температура, тепловое сопротивление и постоянная времени связывают потери с охлаждением и длительностью включения. Это позволяет сравнить материалы, отвод тепла и рабочие циклы по количественным критериям.

Последовательность решения, отчёт и критерии результата

Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.

Последовательность решения

  1. Обосновать постановку и способ измерения. Добавьте теплоёмкость и начальное состояние к источникам и границам; определите последовательность связанных шагов или принятый эквивалентный тепловой закон.

  2. Нагрев тела с сосредоточенной теплоёмкостью — аналитический эталон. Проверьте единицу теплоёмкости и аналитический предел накопления энергии при заданной мощности.

  3. Рассчитайте несколько циклов включения и паузы, сохраняя предыдущие .anh; отдельно уточните время и пространственную сетку.. Выполните действия практикума по его исходной таблице. Сведите источники, максимум и среднюю температуру и изменение энергии каждого периода.

  4. Ответить на вопрос по своим результатам. Сопоставьте температуры в одинаковые моменты времени и накопленную энергию; отдельно оцените влияние временного шага.

Что включить в отчёт

Результат этого занятия. Тепловые циклы с проверкой баланса, шага и связи последовательных решений.

Данные именно этого опыта. Сведите источники, максимум и среднюю температуру и изменение энергии каждого периода.

Оформление наблюдений. Время, температуры, мощность, начальное состояние, запасённая энергия и шаг; результаты разных шагов сравнивайте в одни моменты времени.

Как обосновать результат

Проверка из практикума. Число Био и пространственное распределение температуры должны оправдывать одноузловую оценку; она не является доказанным результатом FEMM. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.

Независимый контроль. Проверьте накопленную энергию и доступный аналитический временной предел; отдельно повторите расчёт с меньшим шагом.

Критерий выполнения. Контроль RC даёт 312,6 К через 200 с; фактический полевой цикл имеет журнал источников, максимум, среднюю температуру и баланс энергии на каждом периоде.

Точность и расхождения. Оцените изменение температуры и времени достижения уровня при уточнении шага. Ошибки начального состояния и теплоёмкости отделите от дискретизации времени.

Основание сравнения. Используйте уравнение накопления энергии и временной эталон из занятия. Одноузловой RC-предел требует обоснования пространственной однородности; предыдущие решения задают начальное состояние.

Вывод для устройства

Свяжите кривую нагрева или остывания с длительностью включения и тепловой инерцией; одноузловой предел требует обоснования пространственной однородности.

Границы вывода. Результат зависит от источников, среды, теплоотдачи и теплоёмкости. Упрощённый эталон не заменяет неизвестные условия охлаждения реального устройства.

Теория и вывод формул

Повторяющийся режим работы описывается последовательностью интервалов с заданными источниками тепла и условиями охлаждения. Конечное температурное поле каждого интервала служит начальным для следующего и сохраняет тепловую предысторию устройства.

Соглашения об обозначениях и единицах
  • \(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
  • \(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
  • \(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
  • Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
  • Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
  • Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Указатель формул этого занятия
  1. (49.8) · Вывод контрольного соотношения

Физический и методический смысл

Режим работы задаёт расписание источников и, при необходимости, условий охлаждения. Конечное состояние предыдущего интервала становится начальным для следующего; охлаждение нельзя обнулять перед каждым включением.

Периодическое установившееся состояние наступает, когда поля температуры в одинаковой фазе соседних циклов совпадают в заданном допуске. Сравнение лишь средних температур может скрыть локальный перегрев.

Вывод контрольного соотношения

Получите экспоненциальный RC-предел и используйте его для проверки накопления тепла и последовательности интервалов.

C_{th}\frac{d\vartheta}{dt}+\frac{\vartheta}{R_{th}}=P,\quad \vartheta(t)=PR_{th}(1-e^{-t/(R_{th}C_{th})})
(49.8)
RC-формула — проверочный предел пространственно однородного тела. Тепловая модель FEMM решает распределённую теплопроводность, без гидродинамики.

  1. Тепловая постоянная времени равна 200 с, установившееся превышение температуры 20 К.

  2. При 200 с превышение равно 12,64 К.

  3. При отключении потерь температура экспоненциально приближается к среде с той же постоянной времени.

Границы применимости. RC-формула — проверочный предел пространственно однородного тела. Тепловая модель FEMM решает распределённую теплопроводность, без гидродинамики.

Связь с опытом в FEMM

Рассчитайте несколько циклов включения и паузы, сохраняя предыдущие .anh; отдельно уточните время и пространственную сетку.

Сначала вычислите контрольное значение вручную, затем сформулируйте ожидаемый знак и зависимость от одного параметра. Повторите опыт в рабочей копии с изменением только этого параметра. Сохраняйте геометрию, единицы, глубину, материалы, источники и граничные условия вместе с результатом. Успешное завершение решателя означает решение введённой модели, но само по себе не доказывает её соответствие устройству.

Проверка и границы вывода

Контроль RC даёт 312,6 К через 200 с; фактический полевой цикл имеет журнал источников, максимум, среднюю температуру и баланс энергии на каждом периоде.

Применимость одноузловой оценки обоснуйте числом Био и пространственным распределением температуры.

Усреднённые потери не всегда воспроизводят максимальную температуру при коротких интенсивных импульсах.

Разобранный численный пример

Нагрев тела с сосредоточенной теплоёмкостью — аналитический эталон

Дано. C_{\mathrm{th}}=100\,\mathrm{Дж/К}; R_{\mathrm{th}}=2\,\mathrm{К/Вт}; постоянные потери P=10\,\mathrm{Вт}; T_{\infty }=300\,\mathrm{К}; T(0)=300\,\mathrm{К}. Применимость равномерной температуры проверяется отдельно.

  1. Тепловая постоянная времени равна 200 с, установившееся превышение температуры 20 К.

  2. При 200 с превышение равно 12,64 К.

  3. При отключении потерь температура экспоненциально приближается к среде с той же постоянной времени.

Ответ: T(200\,\mathrm{с})=312{,}64241118\,\mathrm{К}; T_{\infty ,\mathrm{steady}}=320\,\mathrm{К}.

Проверка: Применимость одноузловой оценки обоснуйте числом Био и пространственным распределением температуры. Значения получены аналитически и сами по себе не подтверждают выполнения полевого расчёта FEMM.

Практикум в FEMM 5

Рассчитайте несколько циклов включения и паузы, сохраняя предыдущие .anh; отдельно уточните время и пространственную сетку.

Таблица 49.2. Исходные данные практикума
Исходная величинаЗначениеЕдиница
C_{\mathrm{th}}100Дж/К
R_{\mathrm{th}}2К/Вт
P10Вт
t200с
  1. Составьте стационарную тепловую модель с потерями в выбранных областях и документированными условиями охлаждения.
  2. Задайте объёмную теплоёмкость материалов в МДж/(м³·К) и получите начальное решение.
  3. Организуйте последовательность тепловых шагов с предыдущим решением; сохраняйте источник по каждой части цикла.
  4. Проверьте сохранение энергии и временную сходимость; сравнение с RC-оценкой сопровождайте различием максимальной и средней температуры.

Ожидаемый результат. T(200\,\mathrm{с})=312{,}64241118\,\mathrm{К}; T_{\infty ,\mathrm{steady}}=320\,\mathrm{К}. Для FEMM сравнение действительно только при совпадении идеализации и граничных условий.

Как проверить. Число Био и пространственное распределение температуры должны оправдывать одноузловую оценку; она не является доказанным результатом FEMM. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.

Обработка и анализ результатов

Выходит ли температурный цикл на повторяющийся режим без обнуления состояния?

  1. Сведите источники, максимум и среднюю температуру и изменение энергии каждого периода.
  2. Сопоставьте температуры в одинаковые моменты времени и накопленную энергию; отдельно оцените влияние временного шага.

С чем сравнить. Используйте уравнение накопления энергии и временной эталон из занятия. Одноузловой RC-предел требует обоснования пространственной однородности; предыдущие решения задают начальное состояние.

Итог работы. Тепловые циклы с проверкой баланса, шага и связи последовательных решений.

Окна FEMM 5

Снимки интерфейса FEMM показывают геометрию, настройки и работу с результатами в FEMM 5. Откройте изображение, чтобы рассмотреть подписи и значения в полном размере.

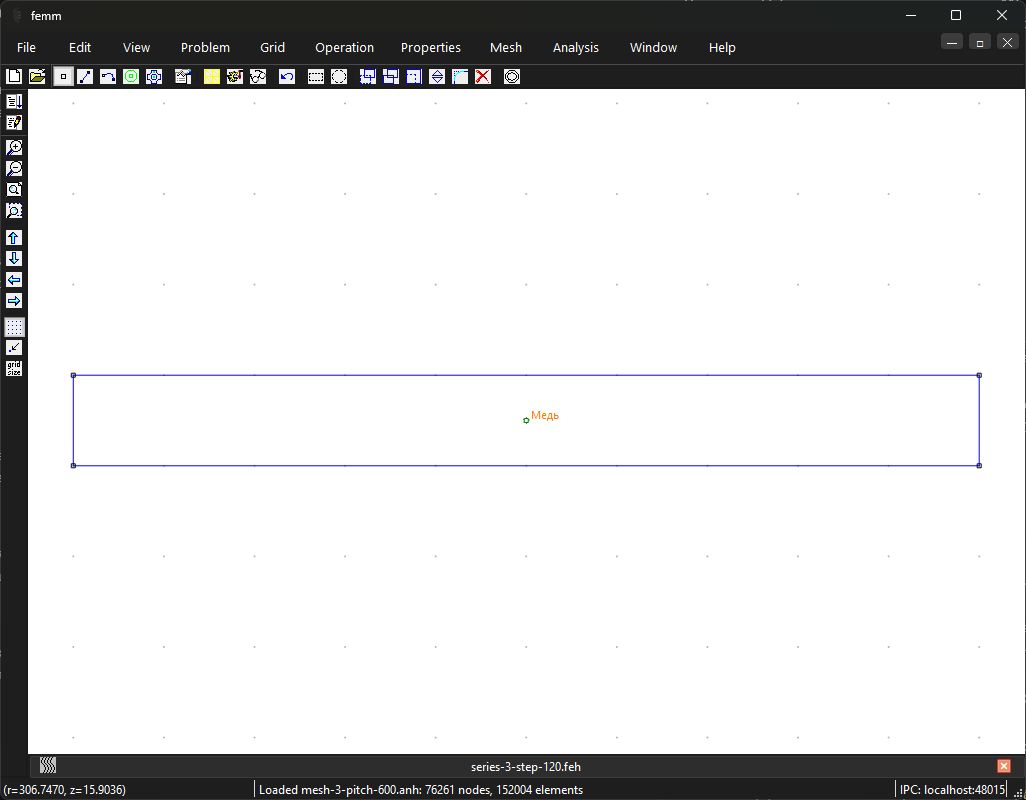

Рабочая область модели «Нативный тепловой цикл токоведущей детали». Нативный препроцессор FEMM 5.
Рабочая область модели «Нативный тепловой цикл токоведущей детали». Нативный препроцессор FEMM 5. Открыть в полном размере

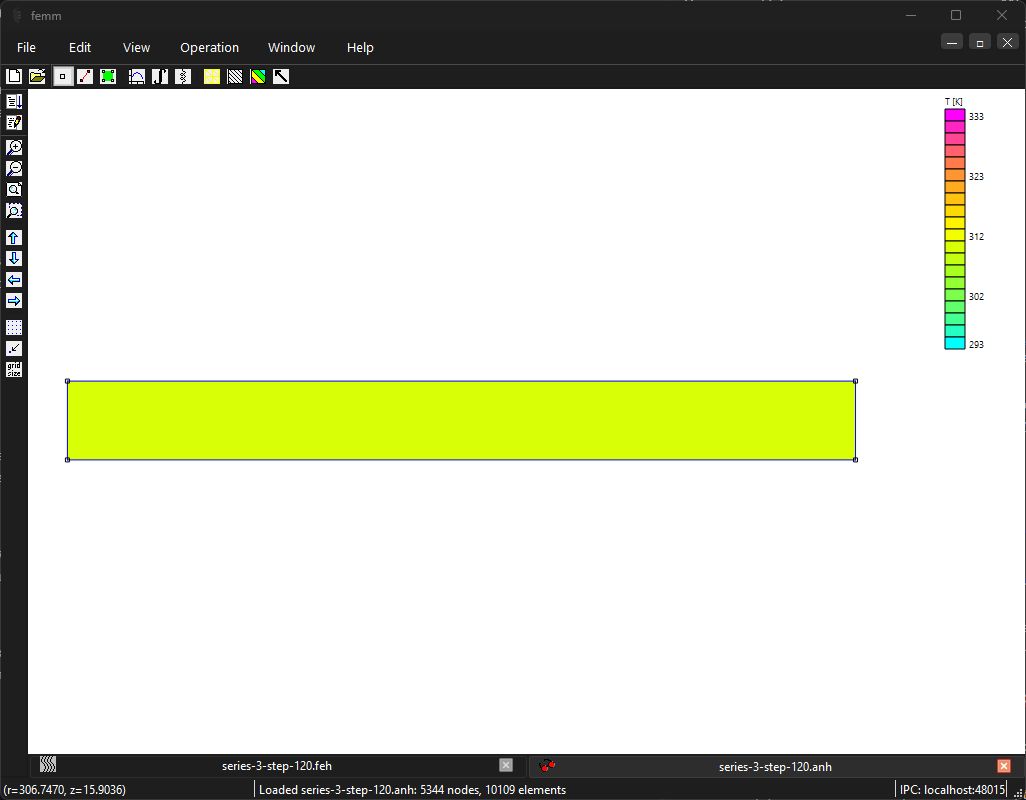

Сохранённое решение «Нативный тепловой цикл токоведущей детали». Температура T, К, на сохранённом шаге переходного теплового цикла. Шкала отображения 293,15–333,15 К выбрана для почти равномерного поля; её пределы не являются экстремумами решения. Изотермы скрыты.
Сохранённое решение «Нативный тепловой цикл токоведущей детали». Температура T, К, на сохранённом шаге переходного теплового цикла. Шкала отображения 293,15–333,15 К выбрана для почти равномерного поля; её пределы не являются экстремумами решения. Изотермы скрыты. Открыть в полном размере

Самостоятельная работа

Рассчитайте несколько циклов включения и паузы, сохраняя предыдущие .anh; отдельно уточните время и пространственную сетку. Сопоставьте исходный и изменённый режимы, сохраните исходные файлы, результаты и объяснение различия.

Критерий выполнения: Контроль RC даёт 312,6 К через 200 с; фактический полевой цикл имеет журнал источников, максимум, среднюю температуру и баланс энергии на каждом периоде.
Первоисточники и дополнительное чтение по занятию
  1. [33] — 13, 70, 129–142
Пояснения и типичные ошибки
Как проверить достижение периодического режима?

Сравнить температуру в одинаковых точках и фазе двух соседних циклов, а не просто число рассчитанных периодов.

Какое контрольное число и единица проверяют этот опыт?

T(200\,\mathrm{с})=312{,}64241118\,\mathrm{К}; T_{\infty ,\mathrm{steady}}=320\,\mathrm{К}.

При каких предположениях получена приведённая формула?

RC-формула — проверочный предел пространственно однородного тела. Тепловая модель FEMM решает распределённую теплопроводность, без гидродинамики.

На что обратить внимание

  • Усреднённые потери не всегда воспроизводят максимальную температуру при коротких интенсивных импульсах.
  • RC-формула — проверочный предел пространственно однородного тела. Тепловая модель FEMM решает распределённую теплопроводность, без гидродинамики.
