Часть VI · Электрические аппараты → § 49 · Электротепловая связь и рабочий цикл

Занятие 49.1

Связанный электротепловой расчёт контакта: \(\sigma (T)\), перенос потерь и сходимость

Цель и задачи

Цель. Проверить согласование токового и теплового решений контакта.

Задачи

  • Выведите стационарную температуру одноузлового предела и условие конечного решения.
  • Сохраните температуру, сопротивление, мощность и невязки обоих модулей на каждой итерации.
Что нужно вспомнить перед началом

Если одно из понятий незнакомо, вернитесь к предыдущему занятию и воспроизведите его численный пример. После этого переходите к новой постановке.

Место занятия в инженерной методике

Расчётная лабораторная работа · Определение теплового сопротивления и установившегося нагрева

Инженерный вопрос. Даёт ли связанная итерация устойчивую температуру при выбранном типе источника?

Температура, тепловое сопротивление и постоянная времени связывают потери с охлаждением и длительностью включения. Это позволяет сравнить материалы, отвод тепла и рабочие циклы по количественным критериям.

Последовательность решения, отчёт и критерии результата

Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.

Последовательность решения

  1. Обосновать постановку и способ измерения. Согласуйте источники мощности, теплопроводность и условия отвода; выберите температуру, поток или тепловое сопротивление как искомую характеристику.

  2. Согласованный электротепловой одноузловой предел — аналитический эталон. Проверьте аналитический тепловой путь и баланс в условиях геометрии примера.

  3. Выполните итерацию ток–тепло с сохранением мощности по областям; сравните разные коэффициенты релаксации и критерии остановки.. Выполните действия практикума по его исходной таблице. Сохраните температуру, сопротивление, мощность и невязки обоих модулей на каждой итерации.

  4. Ответить на вопрос по своим результатам. Восстановите профиль или тепловое сопротивление из таблицы; сопоставьте суммарные источники и выходящие потоки.

Что включить в отчёт

Результат этого занятия. История сходимости разных релаксаций и проверка одноузлового предела в его диапазоне.

Данные именно этого опыта. Сохраните температуру, сопротивление, мощность и невязки обоих модулей на каждой итерации.

Оформление наблюдений. Температуры в заданных местах, потоки через границы, мощности по областям и свойства; для сопротивления — определённая разность температур и мощность.

Как обосновать результат

Проверка из практикума. Для источника напряжения зависимость мощности обратная R; знак обратной связи меняется. При знаменателе \le 0 этот линейный предел не имеет допустимого конечного решения. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.

Независимый контроль. Сопоставьте суммарную мощность источников с выходящим тепловым потоком и аналитическим пределом, допустимым для этой геометрии.

Критерий выполнения. Контрольный предел даёт T=321{,}73913043\,\mathrm{К}; сходимость подтверждена изменением T, мощности и невязками обоих модулей; диапазон \sigma (T) не нарушен.

Точность и расхождения. Сеточную устойчивость температуры и потока оценивайте отдельно. Неопределённость теплоотдачи и теплопроводности нельзя устранить уменьшением конечного элемента.

Основание сравнения. Опора — закон Фурье и аналитический тепловой баланс из занятия. Теплоотдача и свойства материала являются исходными данными; одномерный предел применим только при согласованном пути тепла.

Вывод для устройства

Определите доминирующий тепловой путь и влияние материала или границы; решение о допустимом нагреве требует заданной температуры среды и предела материала.

Границы вывода. Результат зависит от источников, среды, теплоотдачи и теплоёмкости. Упрощённый эталон не заменяет неизвестные условия охлаждения реального устройства.

Теория и вывод формул

Электрический и тепловой расчёты связаны температурной зависимостью сопротивления. При постоянном токе рост сопротивления увеличивает потери, а при постоянном напряжении уменьшает их, поэтому тип источника определяет характер обратной связи.

Соглашения об обозначениях и единицах
  • \(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
  • \(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
  • \(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
  • Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
  • Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
  • Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Указатель формул этого занятия
  1. (49.1) · Вывод контрольного соотношения
  2. (49.2) · Диффузия поля и разрешение скин-слоя
  3. (49.3) · Диффузия поля и разрешение скин-слоя
  4. (49.4) · Когда допустима замена объёма импедансной границей
  5. (49.5) · Когда допустима замена объёма импедансной границей
  6. (49.6) · Слабая связь с тепловой задачей и её пределы
  7. (49.7) · Слабая связь с тепловой задачей и её пределы

Физический и методический смысл

При заданном токе рост сопротивления увеличивает потери, а при заданном напряжении — уменьшает. Тип источника определяет знак электротепловой связи.

Связь выполняется последовательностью двух нативных модулей: электрическое решение даёт потери, тепловое — температуру, затем обновляются свойства. Это авторский итерационный алгоритм, а не автоматическое доказательство полной сопряжённой модели.

Вывод контрольного соотношения

Выведите стационарную температуру одноузлового предела и условие конечного решения.

\vartheta=R_{th}I^2R_0(1+\alpha\vartheta),\quad \vartheta=\frac{R_{th}I^2R_0}{1-\alpha R_{th}I^2R_0}
(49.1)
Одноузловой аналитический предел с постоянным R_{\mathrm{th}} и линейным R(T); полевое решение требует собственного баланса и проверки диапазона материала.
  1. Постоянная часть повышения температуры равна R_{\mathrm{th}}I^{2}R_{0}=20\,\mathrm{К}.

  2. Коэффициент положительной связи \alpha R_{\mathrm{th}}I^{2}R_{0}=0{,}08 меньше единицы.

  3. Согласованное повышение равно 20/0{,}92=21{,}73913043 К; R=0{,}1086956522\,\mathrm{Ом}, P=10{,}86956522\,\mathrm{Вт}.

Границы применимости. Одноузловой аналитический предел с постоянным R_{\mathrm{th}} и линейным R(T); полевое решение требует собственного баланса и проверки диапазона материала.

Связь с опытом в FEMM

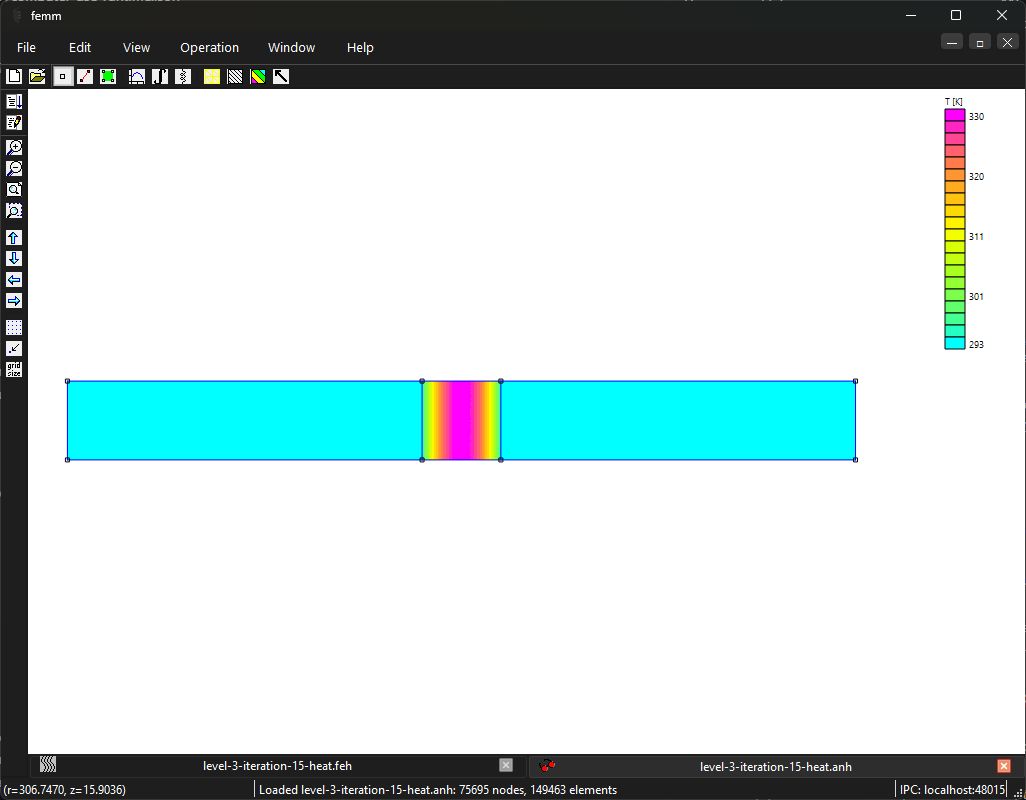

Выполните итерацию ток–тепло с сохранением мощности по областям; сравните разные коэффициенты релаксации и критерии остановки.

Сначала вычислите контрольное значение вручную, затем сформулируйте ожидаемый знак и зависимость от одного параметра. Повторите опыт в рабочей копии с изменением только этого параметра. Сохраняйте геометрию, единицы, глубину, материалы, источники и граничные условия вместе с результатом. Успешное завершение решателя означает решение введённой модели, но само по себе не доказывает её соответствие устройству.

Проверка и границы вывода

Контрольный предел даёт T=321{,}73913043\,\mathrm{К}; сходимость подтверждена изменением T, мощности и невязками обоих модулей; диапазон \sigma (T) не нарушен.

Для источника напряжения зависимость мощности обратная R; знак обратной связи меняется. При знаменателе \le 0 этот линейный предел не имеет допустимого конечного решения.

Малое изменение температуры при сильной релаксации не доказывает решения исходного уравнения; нужно проверять невязку до релаксации.

Разобранный численный пример

Согласованный электротепловой одноузловой предел — аналитический эталон

Дано. Источник постоянного тока I=10\,\mathrm{А}; R_{0}=0{,}1\,\mathrm{Ом} при T_{0}=300\,\mathrm{К}; \alpha =0{,}004\,\mathrm{К^{-1}}; R_{\mathrm{th}}=2\,\mathrm{К/Вт}; сопротивление R=R_{0}(1+\alpha \theta ).

  1. Постоянная часть повышения температуры равна R_{\mathrm{th}}I^{2}R_{0}=20\,\mathrm{К}.

  2. Коэффициент положительной связи \alpha R_{\mathrm{th}}I^{2}R_{0}=0{,}08 меньше единицы.

  3. Согласованное повышение равно 20/0{,}92=21{,}73913043 К; R=0{,}1086956522\,\mathrm{Ом}, P=10{,}86956522\,\mathrm{Вт}.

Ответ: T=321{,}73913043\,\mathrm{К}; R=0{,}1086956522\,\mathrm{Ом}; P=10{,}86956522\,\mathrm{Вт}.

Проверка: Для источника напряжения зависимость мощности обратная R; знак обратной связи меняется. При знаменателе \le 0 этот линейный предел не имеет допустимого конечного решения. Значения получены аналитически и сами по себе не подтверждают выполнения полевого расчёта FEMM.

Углублённый разбор

Индукционный нагрев: поле, мощность, поверхность и теплоперенос

Как индуктор нагревает заготовку

Индукционный нагреватель состоит из питаемой переменным током обмотки и проводящей заготовки. Магнитный поток вызывает в заготовке замкнутые вихревые токи; их джоулевы потери становятся источником тепла. Электрический контакт с заготовкой не нужен. Входные данные — частота, ток, геометрия, электропроводность и магнитная характеристика; выходные — поле, распределение тока, мощность нагрева и температура при заданном охлаждении.

Плоская спиральная катушка под круглым диском допускает осесимметричную идеализацию. Каждое кольцо тока в меридиональном сечении имеет азимутальное направление. Дискретный шаг спирали, подводящие выводы и неодинаковое охлаждение по окружности исключены. Объёмный интеграл обязан включать множитель 2\pi r: площадь сечения сама по себе не является объёмом заготовки.

Связная последовательность соответствует практикуму ENSEM, но исполняемый пример ниже уменьшен: диск радиуса 20 мм и толщины 2 мм, \mu _{r}=100, \sigma =1{,}67 МСм/м; катушка 10 витков радиусами 5…18 мм на 3…5 мм ниже диска. Ток 10 А RMS вводится как 14,1421 А амплитуды. Это самостоятельная геометрия для быстрой проверки методов, а не воспроизведение бытовой плиты автора.

Диффузия поля и разрешение скин-слоя

В квазистационарном приближении ток смещения мал по сравнению с током проводимости. Из \operatorname{rot} H=J, \operatorname{rot} E=-\partial B/\partial t и J=\sigma E в однородном линейном проводнике следует уравнение диффузии. При зависимости \exp (j\omega t) поле в полупространстве убывает как \exp[−(1+j)x/\delta]. Амплитуда уменьшается в e раз за глубину \delta, а фаза запаздывает на один радиан.

Условие h\le \delta /3 — начальный выбор размера элементов, а не доказанная точность. Сравнение \delta /3 и \delta /6 проверяет чувствительность мощности. В углах, возле ребра диска и при неоднородном насыщении нужен дополнительный контроль. При изменении частоты нельзя оставлять сетку, выбранную для низкочастотного режима.

При увеличении частоты в 25 раз глубина проникновения уменьшается в 5 раз. Это одновременно повышает вычислительную стоимость объёмной модели и улучшает асимптотическое обоснование поверхностного импеданса. Нелинейная или комплексная проницаемость требует более аккуратного определения эффективного скин-слоя, чем подстановка одного постоянного \mu _{r}.

\nabla^2\widehat H=j\omega\mu\sigma\widehat H,\quad\delta=\sqrt{\frac{2}{\omega\mu\sigma}},\quad\widehat H(x)=\widehat H(0)e^{-(1+j)x/\delta}
(49.2)
Фазоры амплитудные, временная конвенция \exp (j\omega t).
dV=2\pi r\,dr\,dz,\qquad P_J=\int_V\frac{|\widehat J|^2}{2\sigma}\,dV
(49.3)
Число 1/2 возникает при усреднении произведения амплитудных синусоид.

Когда допустима замена объёма импедансной границей

Если толщина проводника и характерный радиус кривизны намного больше \delta, поле внутри можно исключить из сетки. Его влияние на внешнее поле заменяется соотношением между касательными E и H на поверхности. Поверхностное сопротивление равно реактивной части: обе пропорциональны 1/(\sigma \delta ). В FEMM это Small Skin Depth, тип магнитной границы 1, с явно указанными \mu _{r} и \sigma.

Удаление области проводника меняет способ вычисления мощности: интеграл по отсутствующему объёму больше не определён. Мощность берут либо из потока Пойнтинга по поверхности, либо из активной мощности, передаваемой через идеальный индуктор. Если у индуктора есть собственные потери, их необходимо вычесть; иначе вся входная мощность ошибочно приписывается заготовке.

В новом опыте обмотка представлена идеальными тонкими витками, поэтому переданная мощность выражается через её потокосцепление. Для реальной Litz-катушки следует добавить её материалы и сравнивать P вход−P обмотки с P заготовки. При t/\delta \approx 1{,}6 на 1 кГц поверхностная модель имеет ограниченное основание; на 25 кГц t/\delta \approx 8{,}1, но ребро диска остаётся источником локальной ошибки.

Z_s=\frac{1+j}{\sigma\delta},\qquad\overline p_s=\frac12\operatorname{Re}(Z_s)|\widehat H_t|^2
(49.4)
Поверхностная плотность мощности в Вт/м²; ориентацию нормали согласуют с потоком внутрь металла.
P_{tr}=\frac12\operatorname{Re}\{j\omega\widehat\Psi\widehat I^*\}=-\frac\omega2\operatorname{Im}(\widehat\Psi\widehat I^*)
(49.5)
Формула относится к идеальной токовой обмотке; её собственное сопротивление здесь равно нулю.

Слабая связь с тепловой задачей и её пределы

Магнитное решение даёт пространственную плотность потерь q. Тепловой модуль решает баланс накопления энергии, теплопроводности и внешнего теплообмена. При постоянных свойствах сначала можно рассчитать электромагнитную задачу, затем перенести мощность в тепло. При существенном нагреве электропроводность и B–H меняются, поэтому требуется внешняя итерация двух встроенных модулей.

В компактном опыте q усредняется по диску: q=P/V. Это сохраняет полную мощность, но сглаживает нагрев скин-слоя. Для локальной температуры поверхности нужно разбить диск на слои или области и переносить интегральную мощность каждой области, проверяя сумму. Простое копирование значений в узлы другой сетки может нарушить баланс.

На верхней, нижней и боковой поверхностях задана конвекция к 293,15 К с h=10 Вт/(м²·К); ось r=0 имеет условие симметрии. Полученная стационарная температура сухого диска не является температурой воды. Нагрев воды требует её массы, теплоёмкости, теплообмена, возможной конвекции и скрытой теплоты фазового перехода. Переходный тепловой API FEMM 5 доступен, но данный короткий FE-опыт проверяет стационарную передачу мощности.

\rho c\frac{\partial T}{\partial t}=\nabla\cdot(k\nabla T)+q,\qquad-k\partial_nT=h(T-T_a)
(49.6)
В FEMM магнитные потери задаются в Вт/м³; объёмная теплоёмкость теплового материала — в МДж/(м³·К).
T_\infty\simeq T_a+\frac{P}{hS},\quad\tau=\frac{\rho cV}{hS},\quad T(t)=T_a+\frac{P}{hS}(1-e^{-t/\tau})
(49.7)
Сосредоточенная оценка допустима при малом числе Био; это независимая модель, не выполненный переходный расчёт методом конечных элементов.

Две частоты и два представления проводника

Дано. I_{\mathrm{RMS}}=10 А; новый диск r=20 мм, t=2 мм; постоянные \mu _{r}=100, \sigma =1{,}67 МСм/м.

  1. На 1 кГц \delta =1{,}23158 мм; объёмные мощности на \delta /3 и \delta /6: 0,0419902 и 0,0417526 Вт. Импедансная граница: 0,0404700 Вт, отличие−3,07% от более мелкой объёмной сетки.

  2. На 25 кГц \delta =0{,}246316 мм; мощности 3,31846 и 3,30337 Вт. Импедансная граница: 3,28816 Вт, отличие−0,460%.

  3. Для мелкой объёмной сетки 25 кГц мощность через потокосцепление 3,30340 Вт; невязка с объёмным интегралом около 3,06·10⁻⁵ Вт.

Ответ. Уточнение сетки меняет объёмную мощность на 0,455% при 25 кГц; поверхностная модель приближается к объёмной при уменьшении \delta /t.

Проверка. Сравниваются одинаковые ток, геометрия и материалы. Ни правило \delta /3, ни совпадение двух интегралов не доказывают отсутствие геометрической ошибки.

Мощность превращается в температуру

Дано. P=3{,}30337 Вт, V=2{,}51327\cdot 10^{-6} м³, k=15 Вт/(м·К), h=10 Вт/(м²·К).

  1. Переносим q=P/V=1{,}31437\cdot 10^{6} Вт/м³ в новый тепловой документ.

  2. Полная охлаждаемая поверхность 2\pi R^{2}+2πRt даёт сосредоточенную оценку 412,638 К.

  3. Нативный тепловой расчёт даёт температуру центра 413,100 К; разность 0,462 К отражает пространственную неоднородность.

Ответ. Связь поле→мощность→теплоперенос выполнена внутри FEMM 5. Показана стационарная температура сухого учебного диска.

Проверка. При \rho c=3{,}9 МДж/(м³·К) оценка \tau \approx 354{,}5 с; время нагрева не следует из одного стационарного решения.

Самостоятельное воспроизведение и расширение

  1. Запустите 07-induction-heating.py и сопоставьте шесть магнитных строк.
  2. Проверьте RMS/амплитуду; сопоставьте объёмную мощность с мощностью через потокосцепление.
  3. Повторите 25 кГц при другом токе и проверьте P∝I^{2} только для постоянных линейных свойств.
  4. Разбейте диск на поверхностный слой и внутреннюю область; перенесите две интегральные мощности с сохранением их суммы.

Ожидаемый результат. Шесть магнитных моделей, тепловая модель и results.json с балансом мощности.

Проверка.

  • Уточнение сетки \delta /3\to \delta /6.
  • Сумма переносимых мощностей равна исходной.
  • Температуры и тепловые коэффициенты заданы в СИ.
Индукционный нагрев и стационарное тепло

Шесть полевых гармонических решений и одно тепловое; авторская уменьшенная геометрия.

Проверка программы. Программа выполнена во встроенном Python FEMM 5.0. Это ограниченная проверка указанной постановки, не эксперимент.

Скачать программу для встроенного Python FEMM 5

Для запуска сохраните необходимые файлы, сохраняя их имена и структуру подпапок:

MicroPython · FEMM 5
"""Законченный уменьшенный ENSEM-подобный опыт: ток → потери → температура.
FEMM 5/MicroPython. Диск r=20 мм, t=2 мм; mu_r=100, sigma=1.67 МСм/м.
Катушка r=5..18 мм, z=-5..-3 мм, N=10, I_peak=sqrt(2)*10 А; тонкие витки.
f=1 и 25 кГц; сетки delta/3 и delta/6, затем Small Skin Depth на том же контуре.
Тепловая модель: k=15 Вт/(м К), h=10 Вт/(м² К), Ta=293.15 К; потери при 25 кГц.
Потери усредняются по объёму с сохранением мощности; стационарная температура
не предсказывает время закипания и не учитывает воду/движение/зависимость sigma(T).
"""

# Каталог сценария определяется явно: запуск не зависит от чужого CWD.
import os
import sys

os.chdir(os.path.dirname(os.path.abspath(sys.argv[0])))
exec(open("common.py").read())
folder = result_folder("results-induction-heating")
rows = []
for frequency, mode, divisor in [
    (1000, "Bulk", 3),
    (1000, "Bulk", 6),
    (1000, "Impedance", 3),
    (25000, "Bulk", 3),
    (25000, "Bulk", 6),
    (25000, "Impedance", 3),
]:
    delta = math.sqrt(2 / (2 * math.pi * frequency * MU0 * 100 * 1.67e6))
    newdocument(0)
    mi_probdef(frequency, "millimeters", "axi", 1e-9, 1, 30)
    material("Air")
    material("Metal", mu=100, sigma=1.67)
    mi_addcircprop("Coil", math.sqrt(2) * 10, 1)
    mi_drawrectangle(5, -5, 18, -3)
    label(10, -4, "Air", 0.4, "Coil", 10, 1)
    mi_drawrectangle(0, 0, 20, 2)
    label(25, 0, "Air", 1.5)
    mi_makeABC(7, 70, 0, 0, 0)
    if mode == "Bulk":
        label(10, 1, "Metal", delta * 1000 / divisor, group=2)
    else:
        mi_selectsegment(0, 1)
        mi_deleteselectedsegments()
        mi_addboundprop("SSD", 0, 0, 0, 0, 100, 1.67, 0, 0, 1)
        for x, y in [(10, 0), (20, 1), (10, 2)]:
            mi_selectsegment(x, y)
        mi_setsegmentprop("SSD", delta * 1000 / 3, 0, 0, 2)
        mi_clearselected()
    solve(folder, "%dHz-%s-%d" % (frequency, mode, divisor))
    current, voltage, linkage = mo_getcircuitproperties("Coil")
    transmitted = -(2 * math.pi * frequency * linkage * current.conjugate()).imag / 2
    row = {
        "frequency_Hz": frequency,
        "mode": mode,
        "mesh_divisor": divisor,
        "delta_mm": delta * 1000,
        "P_from_linkage_W": transmitted,
        "elements": mo_numelements(),
    }
    if mode == "Bulk":
        mo_groupselectblock(2)
        row["P_volume_W"] = mo_blockintegral(4).real
    rows.append(row)
    close_magnetic()
    save_json(folder, {"magnetic": rows})
power = rows[4]["P_volume_W"]
volume = math.pi * 0.02**2 * 0.002
newdocument(2)
hi_probdef("millimeters", "axi", 1e-9, 1, 30)
hi_addmaterial("Metal", 15, 15, power / volume, 3.9)
hi_addboundprop("Convection", 2, 0, 0, 293.15, 10, 0)
hi_drawrectangle(0, 0, 20, 2)
hi_addblocklabel(10, 1)
hi_selectlabel(10, 1)
hi_setblockprop("Metal", 0, 0.25, 1)
hi_clearselected()
for x, y in [(10, 0), (20, 1), (10, 2)]:
    hi_selectsegment(x, y)
hi_setsegmentprop("Convection", 0.25, 0, 0, 0)
hi_clearselected()
hi_saveas(os.path.join(folder, "temperature.feh"))
hi_analyze(1)
hi_loadsolution()
temperature = ho_getpointvalues(0, 1)[0]
ho_close()
hi_close()
surface = 2 * math.pi * 0.02**2 + 2 * math.pi * 0.02 * 0.002
data = {
    "magnetic": rows,
    "thermal": {
        "input_W": power,
        "volume_m3": volume,
        "uniform_q_W_m3": power / volume,
        "center_T_K": temperature,
        "lumped_T_K": 293.15 + power / (10 * surface),
    },
}
save_json(folder, data)
assert power > 0 and temperature > 293.15
assert abs(power / rows[4]["P_from_linkage_W"] - 1) < 0.03
print(data)

Сохранённые численные результаты: таблица JSON. Просмотр серий доступен на отдельной странице исследования.

Границы модели.

Связная авторская реконструкция метода ENSEM во встроенном Python. Не модель всей плиты, не расчёт воды и не эксперимент; перенос мощности здесь усреднённый, свойства не зависят от температуры.

Первоисточники: [20] (Раздел Chauffage par induction: Premiers calculs; Impédance de surface; température.).

Практикум в FEMM 5

Выполните итерацию ток–тепло с сохранением мощности по областям; сравните разные коэффициенты релаксации и критерии остановки.

Таблица 49.1. Исходные данные практикума
Исходная величинаЗначениеЕдиница
I10А
R_{0}0,1Ом
\alpha0,004К⁻¹
R_{\mathrm{th}}2К/Вт
  1. Создайте согласованные электрическую и тепловую геометрии; определите области переноса потерь и их физические объёмы.
  2. На итерации n задайте \sigma по Tn, решите токовую задачу и получите мощность по каждой области.
  3. Перенесите q_v с сохранением полной мощности; решите тепловую задачу. Обновляйте температуру с явно заданной релаксацией.
  4. Остановите по изменениям температуры, мощности и обоим балансам; при росте невязки сохраните отказ и последнюю корректную итерацию.

Ожидаемый результат. T=321{,}73913043\,\mathrm{К}; R=0{,}1086956522\,\mathrm{Ом}; P=10{,}86956522\,\mathrm{Вт}. Для FEMM сравнение действительно только при совпадении идеализации и граничных условий.

Как проверить. Для источника напряжения зависимость мощности обратная R; знак обратной связи меняется. При знаменателе \le 0 этот линейный предел не имеет допустимого конечного решения. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.

Обработка и анализ результатов

Даёт ли связанная итерация устойчивую температуру при выбранном типе источника?

  1. Сохраните температуру, сопротивление, мощность и невязки обоих модулей на каждой итерации.
  2. Восстановите профиль или тепловое сопротивление из таблицы; сопоставьте суммарные источники и выходящие потоки.

С чем сравнить. Опора — закон Фурье и аналитический тепловой баланс из занятия. Теплоотдача и свойства материала являются исходными данными; одномерный предел применим только при согласованном пути тепла.

Итог работы. История сходимости разных релаксаций и проверка одноузлового предела в его диапазоне.

Расчётные исследования по теме

Изучите физическую постановку, выполните программу во встроенном Python FEMM 5 и проверьте результаты по сохранённым моделям и независимым критериям.

  • Стационарный электротепловой расчёт контакта

    Составной проводник 100 × 10 мм, глубина 1 мм: медь по 45 мм и контакт длиной 10 мм. Питание 20 мВ, торцы термостатированы при 20 °C. Проводимость каждого материала зависит от его средней температуры.

    Решений FEMM: 6 · Численных проверок: 103

Все темы учебного практикума

Окна FEMM 5

Снимки интерфейса FEMM показывают геометрию, настройки и работу с результатами в FEMM 5. Откройте изображение, чтобы рассмотреть подписи и значения в полном размере.

Рабочая область модели «Стационарный электротепловой расчёт контакта». Нативный препроцессор FEMM 5.
Рабочая область модели «Стационарный электротепловой расчёт контакта». Нативный препроцессор FEMM 5. Открыть в полном размере
Сохранённое решение «Стационарный электротепловой расчёт контакта». Температура T, К, в сохранённой тепловой задаче связанного стационарного расчёта контакта; изотермы скрыты.
Сохранённое решение «Стационарный электротепловой расчёт контакта». Температура T, К, в сохранённой тепловой задаче связанного стационарного расчёта контакта; изотермы скрыты. Открыть в полном размере

Самостоятельная работа

Выполните итерацию ток–тепло с сохранением мощности по областям; сравните разные коэффициенты релаксации и критерии остановки. Сопоставьте исходный и изменённый режимы, сохраните исходные файлы, результаты и объяснение различия.

Критерий выполнения: Контрольный предел даёт T=321{,}73913043\,\mathrm{К}; сходимость подтверждена изменением T, мощности и невязками обоих модулей; диапазон \sigma (T) не нарушен.
Первоисточники и дополнительное чтение по занятию
  1. [33] — 13–14, 65–88, 129–157
  2. [20] — Раздел Chauffage par induction: Premiers calculs; Impédance de surface; température.
Пояснения и типичные ошибки
Почему нельзя переносить только максимальную плотность потерь?

Она не сохраняет распределение и интегральные ватты, определяющие тепловой баланс.

Какое контрольное число и единица проверяют этот опыт?

T=321{,}73913043\,\mathrm{К}; R=0{,}1086956522\,\mathrm{Ом}; P=10{,}86956522\,\mathrm{Вт}.

При каких предположениях получена приведённая формула?

Одноузловой аналитический предел с постоянным R_{\mathrm{th}} и линейным R(T); полевое решение требует собственного баланса и проверки диапазона материала.

На что обратить внимание

  • Малое изменение температуры при сильной релаксации не доказывает решения исходного уравнения; нужно проверять невязку до релаксации.
  • Одноузловой аналитический предел с постоянным R_{\mathrm{th}} и линейным R(T); полевое решение требует собственного баланса и проверки диапазона материала.
