Место занятия в инженерной методике
Расчётная лабораторная работа · Определение теплового сопротивления и установившегося нагрева
Инженерный вопрос. Что ограничивает температуру при двух принятых условиях теплоотдачи?
Температура, тепловое сопротивление и постоянная времени связывают потери с охлаждением и длительностью включения. Это позволяет сравнить материалы, отвод тепла и рабочие циклы по количественным критериям.
Последовательность решения, отчёт и критерии результата
Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.
Последовательность решения
Обосновать постановку и способ измерения. Согласуйте источники мощности, теплопроводность и условия отвода; выберите температуру, поток или тепловое сопротивление как искомую характеристику.
Результат этого занятия. Тепловой баланс и сравнение температур с указанным происхождением охлаждения.
Данные именно этого опыта. Сведите мощности источников, граничные потоки и максимальные температуры двух вариантов.
Оформление наблюдений. Температуры в заданных местах, потоки через границы, мощности по областям и свойства; для сопротивления — определённая разность температур и мощность.
Как обосновать результат
Проверка из практикума.h задаётся извне. Решатель теплопроводности не определяет скорость обтекания и не рассчитывает коэффициент теплоотдачи. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.
Независимый контроль. Сопоставьте суммарную мощность источников с выходящим тепловым потоком и аналитическим пределом, допустимым для этой геометрии.
Критерий выполнения. Мощность источников равна принятой мощности потерь; баланс выходящих потоков замкнут в пределах 1%; источник h и границы применимости свойств указаны.
Точность и расхождения. Сеточную устойчивость температуры и потока оценивайте отдельно. Неопределённость теплоотдачи и теплопроводности нельзя устранить уменьшением конечного элемента.
Основание сравнения. Опора — закон Фурье и аналитический тепловой баланс из занятия. Теплоотдача и свойства материала являются исходными данными; одномерный предел применим только при согласованном пути тепла.
Вывод для устройства
Определите доминирующий тепловой путь и влияние материала или границы; решение о допустимом нагреве требует заданной температуры среды и предела материала.
Границы вывода. Результат зависит от источников, среды, теплоотдачи и теплоёмкости. Упрощённый эталон не заменяет неизвестные условия охлаждения реального устройства.
Теория и вывод формул
Потери в обмотках и контактах задают источники тепла в соответствующих областях модели. Максимальная температура зависит от условий охлаждения и тепловых сопротивлений границ, достоверность которых следует оценивать наряду с разрешением сетки.
Соглашения об обозначениях и единицах
\(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
\(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
\(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Потери в обмотках и контактах распределяются по соответствующим объёмам и вводятся как источники тепла. Температурное поле определяется не только этими источниками, но и путями отвода энергии: условиями охлаждения и тепловыми сопротивлениями границ раздела. Неопределённость таких данных может влиять на максимальную температуру сильнее, чем дальнейшее сгущение сетки.
Сначала проверяют стационарную модель с постоянными свойствами; затем исследуют неопределённость h и потерь. Изоляционный материал может иметь низкую проводимость и определять основной перепад температуры.
Вывод контрольного соотношения
Сопоставьте вклад теплопроводности и теплоотдачи через последовательные сопротивления.
Одномерная стационарная теплопроводность с внешне заданной теплоотдачей. Radiation использует абсолютные температуры в четвёртой степени.
Последовательные тепловые сопротивления складываются: R=11\,\mathrm{К/Вт}.
Полный поток равен 50/11=4{,}5454545 Вт.
Температура охлаждаемой поверхности равна 300+Q\cdot 10=345{,}454545\,\mathrm{К}.
Границы применимости. Одномерная стационарная теплопроводность с внешне заданной теплоотдачей. Radiation использует абсолютные температуры в четвёртой степени.
Связь с опытом в FEMM
Получите стационарное температурное поле аппарата при двух заданных коэффициентах теплоотдачи; сохраните исходные электрические потери.
Сначала вычислите контрольное значение вручную, затем сформулируйте ожидаемый знак и зависимость от одного параметра. Повторите опыт в рабочей копии с изменением только этого параметра. Сохраняйте геометрию, единицы, глубину, материалы, источники и граничные условия вместе с результатом. Успешное завершение решателя означает решение введённой модели, но само по себе не доказывает её соответствие устройству.
Проверка и границы вывода
Мощность источников равна принятой мощности потерь; баланс выходящих потоков замкнут в пределах 1%; источник h и границы применимости свойств указаны.
h задаётся извне. Решатель теплопроводности не определяет скорость обтекания и не рассчитывает коэффициент теплоотдачи.
Нельзя переносить 58 Вт эталонного проводника в другой объём без пересчёта q_v; нельзя объявлять h рассчитанным FEMM.
Разобранный численный пример
Тепловое сопротивление пластины и конвекции — аналитический эталон
Дано.L=10\,\mathrm{мм}, k=10\,\mathrm{Вт/(м\cdot К)}, S=0{,}001\,\mathrm{м^2}; слева T=350\,\mathrm{К}; справа среда T_{\infty }=300\,\mathrm{К} и заданный h=100\,\mathrm{Вт/(м^2\cdot К)}.
Последовательные тепловые сопротивления складываются: R=11\,\mathrm{К/Вт}.
Полный поток равен 50/11=4{,}5454545 Вт.
Температура охлаждаемой поверхности равна 300+Q\cdot 10=345{,}454545\,\mathrm{К}.
Ответ:Q=4{,}5454545\,\mathrm{Вт}; T поверхности=345,5 К.
Проверка:h задаётся извне. Решатель теплопроводности не определяет скорость обтекания и не рассчитывает коэффициент теплоотдачи. Значения получены аналитически и сами по себе не подтверждают выполнения полевого расчёта FEMM.
Практикум в FEMM 5
Получите стационарное температурное поле аппарата при двух заданных коэффициентах теплоотдачи; сохраните исходные электрические потери.
В копии тепловой пластины задайте слева Fixed Temperature=350 К.
Создайте Convection boundary с T_{\infty }=300\,\mathrm{К} и h=100\,\mathrm{Вт/(м^2\cdot К)}; назначьте только правой стороне.
Проверьте, что старое фиксированное значение на правой стороне заменено; не задавайте там одновременно две независимые связи.
После решения измерьте температуру правой поверхности и полный поток; затем удвойте h и проверьте изменение сопротивления.
Ожидаемый результат.Q=4{,}5454545\,\mathrm{Вт}; T поверхности=345,5 К. Для FEMM сравнение действительно только при совпадении идеализации и граничных условий.
Как проверить.h задаётся извне. Решатель теплопроводности не определяет скорость обтекания и не рассчитывает коэффициент теплоотдачи. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.
Обработка и анализ результатов
Что ограничивает температуру при двух принятых условиях теплоотдачи?
Сведите мощности источников, граничные потоки и максимальные температуры двух вариантов.
Восстановите профиль или тепловое сопротивление из таблицы; сопоставьте суммарные источники и выходящие потоки.
С чем сравнить. Опора — закон Фурье и аналитический тепловой баланс из занятия. Теплоотдача и свойства материала являются исходными данными; одномерный предел применим только при согласованном пути тепла.
Итог работы. Тепловой баланс и сравнение температур с указанным происхождением охлаждения.
Расчётные исследования по теме
Изучите физическую постановку, выполните программу во встроенном Python FEMM 5 и проверьте результаты по сохранённым моделям и независимым критериям.
Медная шина 100 × 10 мм, расчётная длина перпендикулярно рисунку 1 м. Объёмное тепловыделение 10⁵ Вт/м³; тепло отводится с двух широких сторон, торцы теплоизолированы.
Снимки интерфейса FEMM показывают геометрию, настройки и работу с результатами в FEMM 5. Откройте изображение, чтобы рассмотреть подписи и значения в полном размере.

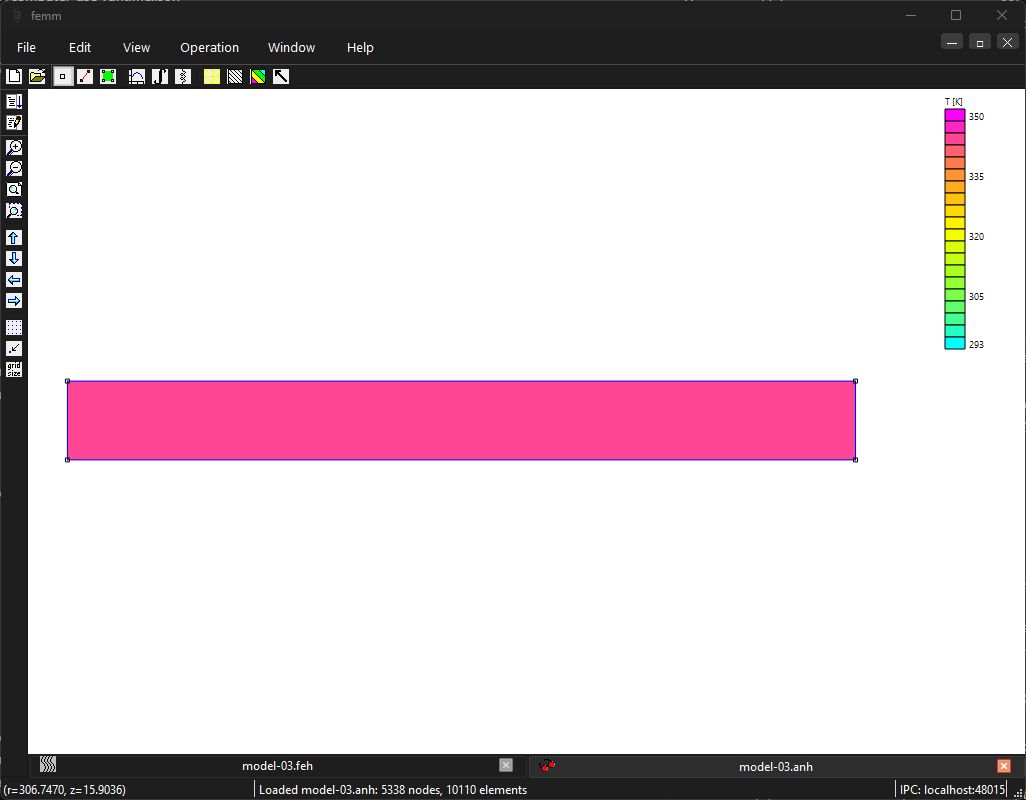

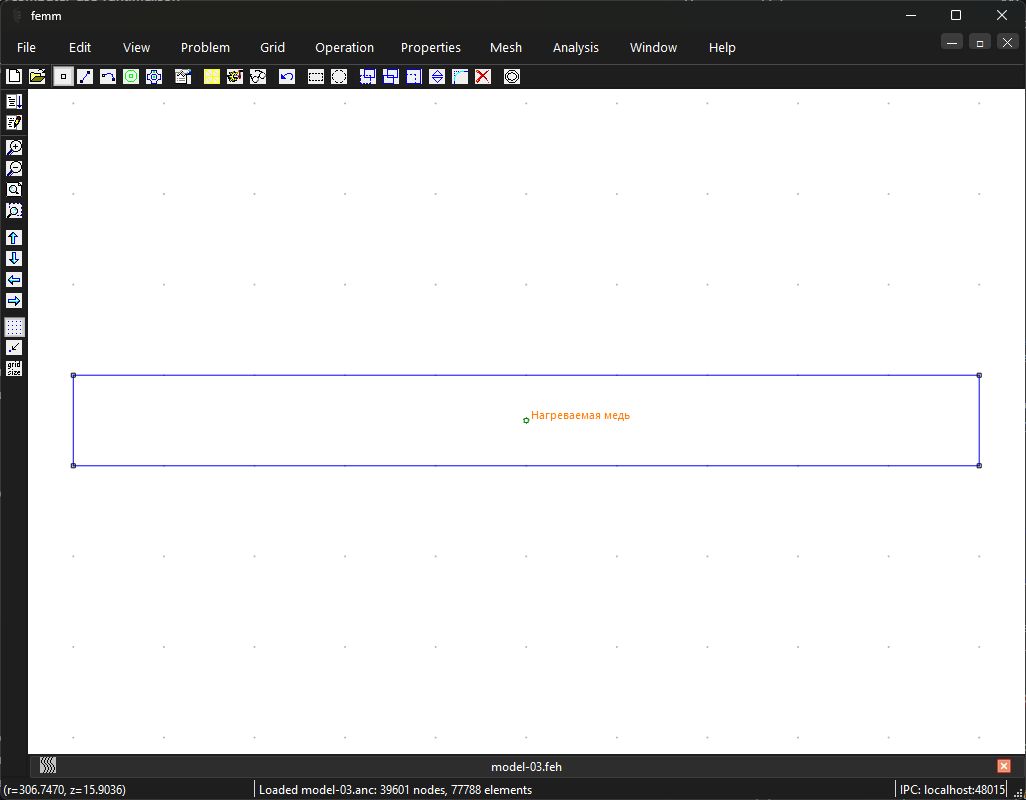

Рабочая область модели «Охлаждение равномерно нагреваемой шины». Нативный препроцессор FEMM 5. Открыть в полном размереСохранённое решение «Охлаждение равномерно нагреваемой шины». Температура T, К, шины с конвективным охлаждением. Для почти равномерного поля выбрана шкала отображения 293,15–350 К; её пределы не являются минимумом и максимумом решения. Изотермы скрыты. Открыть в полном размере
Самостоятельная работа
Получите стационарное температурное поле аппарата при двух заданных коэффициентах теплоотдачи; сохраните исходные электрические потери. Сопоставьте исходный и изменённый режимы, сохраните исходные файлы, результаты и объяснение различия.
Критерий выполнения: Мощность источников равна принятой мощности потерь; баланс выходящих потоков замкнут в пределах 1%; источник h и границы применимости свойств указаны.
