Место занятия в инженерной методике
Расчётная лабораторная работа · Получение силовой характеристики и проверка энергетического преобразования
Инженерный вопрос. Какие пересечения сил устойчивы в выбранной координате?
Магнитная цепь, потокосцепление, тяговая характеристика и потери образуют методику выбора зазора, обмотки и режима привода. Сила становится проектным критерием после сопоставления с нагрузкой механизма.
Последовательность решения, отчёт и критерии результата
Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.
Последовательность решения
Обосновать постановку и способ измерения. Задайте координату, положительное направление и удерживаемое возбуждение. Выберите силовой интеграл и допустимую энергетическую производную.
Ответить на вопрос по своим результатам. Проверьте знак, единицу и геометрический множитель силы или момента; выполните сравнение, предусмотренное именно этим практикумом.
Что включить в отчёт
Результат этого занятия. Таблица равновесий с остаточной силой и знаком производной результирующей силы.
Данные именно этого опыта. Сохраните зазор, электрическую силу двух напряжений и силу пружины около пересечений.
Оформление наблюдений. Положение, источник, сила или момент, область интеграла; для энергетической проверки — энергия или коэнергия соседних положений и шаг.
Как обосновать результат
Проверка из практикума. Разностная производная должна сохранять U, а не Q. Для постоянного заряда требуется производная энергии с противоположным знаком. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.
Независимый контроль. Сопоставьте предусмотренные независимые силовой и энергетический методы при одинаковых токах либо напряжениях и одной системе координат.
Критерий выполнения. При U=1000\,\mathrm{В} и g=10\,\mathrm{мм} контрольный модуль силы 88,54 мкН; для каждого равновесия указаны координата, остаточная сила и условие устойчивости.
Точность и расхождения. Уточните шаг перемещения отдельно от сетки зазора. Около нулевой силы или момента сравнивайте абсолютные значения с единицей; относительный процент там неустойчив.
Основание сравнения. Опора — тензор напряжений, взвешенный интеграл и энергетическая производная из занятия. Укажите удерживаемую величину, знак координаты и границу применимости аналитического зазорного предела.
Вывод для устройства
Свяжите характеристику с требуемым усилием, моментом или запасом к противодействующей нагрузке. Такой запас требует заданной механической характеристики.
Границы вывода. Магнитная сила отдельного привода не подтверждает работу всего аппарата: контактные усилия, пружины, трение, динамика и нагрев должны быть заданы и проверены по назначению.
Теория и вывод формул
Электростатическое притяжение усиливается при уменьшении зазора между электродами. Для системы с пружиной положение равновесия определяется равенством сил, а его устойчивость — производной результирующей силы по перемещению.
Соглашения об обозначениях и единицах
\(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
\(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
\(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Электростатическое притяжение растёт при уменьшении зазора. При механической пружине равновесие находят из равенства сил, а устойчивость — из производной их разности.
Для плоскопараллельных электродов с линейной пружиной и заданным напряжением классический предел втягивания связан с изменением жёсткости. Его вывод требует выбранной координаты, исходного зазора и отсутствия краевых эффектов; FEMM предоставляет квазистатическую силу, а не готовую динамику механизма.
Вывод контрольного соотношения
Получите электрическую силу и её производную по зазору; сравните с заданной жёсткостью пружины.
Аналитический эталон относится к идеальным электродам. Локальная напряжённость у математически острой кромки не является проверкой электрической прочности.
Ёмкость зависит от зазора как C=\varepsilon S/g. Увеличение зазора уменьшает коэнергию при постоянном напряжении.
Производная по координате увеличения зазора отрицательна; модуль силы равен 0{,}5\varepsilon SU^{2}/g^{2}.
Подстановка даёт 8,854·10⁻⁵ Н. При g=5\,\mathrm{мм} сила увеличилась бы в четыре раза.
Границы применимости. Аналитический эталон относится к идеальным электродам. Локальная напряжённость у математически острой кромки не является проверкой электрической прочности.
Связь с опытом в FEMM
Постройте F(g) при двух напряжениях, наложите заданную пружину и классифицируйте найденные равновесия по знаку производной результирующей силы.
Сначала вычислите контрольное значение вручную, затем сформулируйте ожидаемый знак и зависимость от одного параметра. Повторите опыт в рабочей копии с изменением только этого параметра. Сохраняйте геометрию, единицы, глубину, материалы, источники и граничные условия вместе с результатом. Успешное завершение решателя означает решение введённой модели, но само по себе не доказывает её соответствие устройству.
Проверка и границы вывода
При U=1000\,\mathrm{В} и g=10\,\mathrm{мм} контрольный модуль силы 88,54 мкН; для каждого равновесия указаны координата, остаточная сила и условие устойчивости.
Разностная производная должна сохранять U, а не Q. Для постоянного заряда требуется производная энергии с противоположным знаком.
Пересечение кривых сил не гарантирует устойчивость и не учитывает столкновение, ограничитель хода или электрический пробой.
Разобранный численный пример
Сила притяжения плоских электродов — аналитический эталон
Дано.S=0{,}001\,\mathrm{м^2}; g=10\,\mathrm{мм}; \varepsilon_r=2; U=1000\,\mathrm{В} удерживается источником; краевые поля исключены.
Ёмкость зависит от зазора как C=\varepsilon S/g. Увеличение зазора уменьшает коэнергию при постоянном напряжении.
Производная по координате увеличения зазора отрицательна; модуль силы равен 0{,}5\varepsilon SU^{2}/g^{2}.
Подстановка даёт 8,854·10⁻⁵ Н. При g=5\,\mathrm{мм} сила увеличилась бы в четыре раза.
Ответ: Сила направлена на уменьшение зазора; модуль 88,54 мкН.
Проверка: Разностная производная должна сохранять U, а не Q. Для постоянного заряда требуется производная энергии с противоположным знаком. Значения получены аналитически и сами по себе не подтверждают выполнения полевого расчёта FEMM.
Практикум в FEMM 5
Постройте F(g) при двух напряжениях, наложите заданную пружину и классифицируйте найденные равновесия по знаку производной результирующей силы.
До расчёта зафиксируйте координату x=g_{0}-g и результирующую силу F_x=F_{\mathrm{эл}}(g)-k x при g_{0}=30\,\mathrm{мм}, k=0{,}01\,\mathrm{Н/м}, U=1000 и 2000 В. Найдите все корни в 0<g<g_{0}, сохраните остаток в Н и классифицируйте по dFx/dx: отрицательный наклон соответствует устойчивости. Другие пружины допустимы только с явно заданными параметрами.
Постройте отдельные рабочие варианты конденсатора с зазорами 9,9; 10; 10,1 мм и одинаковыми U=1000\,\mathrm{В}, глубиной и высотой.
Для каждой модели сохраните заряд и энергию; пересчитайте сетку после изменения геометрии.
Вычислите центральную производную коэнергии по g в метрах. Не меняйте направление координаты между вариантами.
Для модели с воздушной областью вокруг подвижного электрода сравните с разрешённым интегралом силы; отдельно оцените влияние краёв и внешней границы.
Взвешенный интеграл тензора напряжений eo_blockintegral(5) в FEMM применим, когда выделенный проводник окружён свободным пространством с \varepsilon_r=1. При \varepsilon_r\ne 1 вокруг проводника используйте проверенную производную энергии или контурный тензор Максвелла с фактической \varepsilon; ошибку встроенного интеграла не заменяйте нулём. Для замкнутого контура явно согласуйте направление нормали, обход и координату перемещения.
Ожидаемый результат. Сила направлена на уменьшение зазора; модуль 88,54 мкН. Для FEMM сравнение действительно только при совпадении идеализации и граничных условий.
Как проверить. Разностная производная должна сохранять U, а не Q. Для постоянного заряда требуется производная энергии с противоположным знаком. Прямое численное сравнение возможно только при совпадении всех исходных данных и постановки.
Обработка и анализ результатов
Какие пересечения сил устойчивы в выбранной координате?
Сохраните зазор, электрическую силу двух напряжений и силу пружины около пересечений.
Проверьте знак, единицу и геометрический множитель силы или момента; выполните сравнение, предусмотренное именно этим практикумом.
С чем сравнить. Опора — тензор напряжений, взвешенный интеграл и энергетическая производная из занятия. Укажите удерживаемую величину, знак координаты и границу применимости аналитического зазорного предела.
Итог работы. Таблица равновесий с остаточной силой и знаком производной результирующей силы.
Расчётные исследования по теме
Изучите физическую постановку, выполните программу во встроенном Python FEMM 5 и проверьте результаты по сохранённым моделям и независимым критериям.
Получите зависимость ёмкости от осевого перекрытия двух цилиндрических электродов. Сопоставьте численную чувствительность dC/dx с аналитическим эталоном и отделите линейную рабочую модель от реального краевого поля датчика.
Рассчитайте ёмкость двух чередующихся групп плоских электродов. Эта задача развивает простую плоскую ёмкость: поле неоднородно, а кромки требуют отдельного контроля сетки.
Измените уровень жидкости в коаксиальном датчике и получите его градуировочную характеристику C(h). Покажите различие между движением электродов и движением границы диэлектриков.

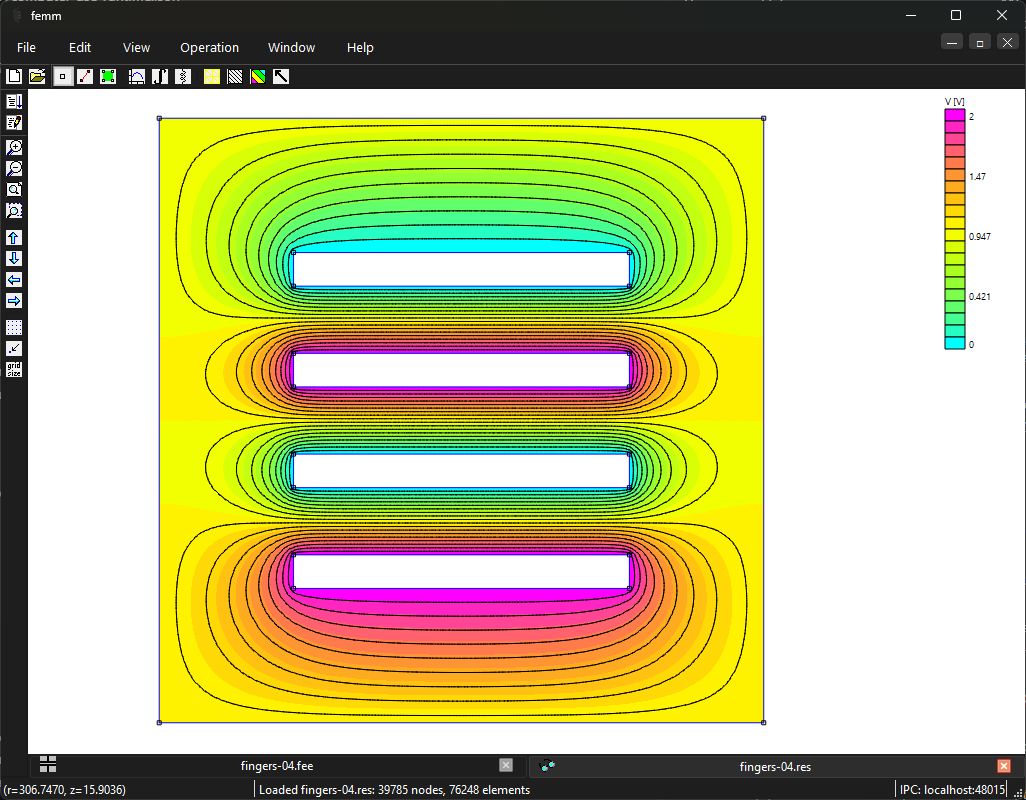

Снимки интерфейса FEMM показывают геометрию, настройки и работу с результатами в FEMM 5. Откройте изображение, чтобы рассмотреть подписи и значения в полном размере.

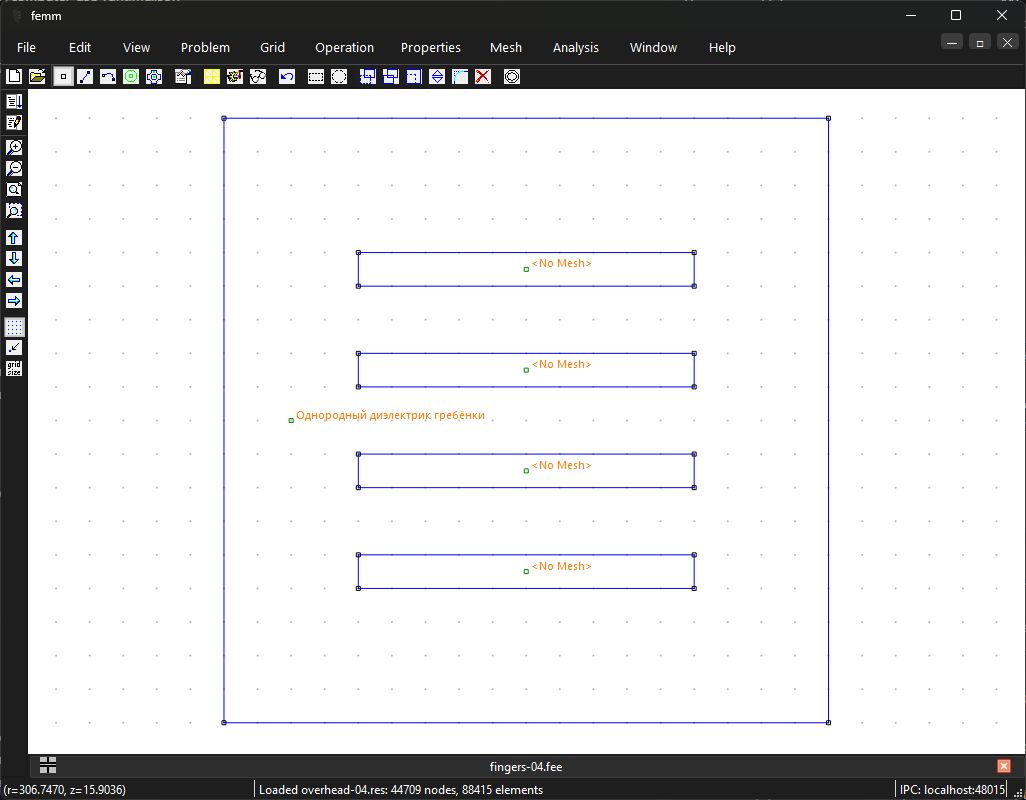

Рабочая область модели «Ёмкостный датчик перемещения: чувствительность по полевой карте». Нативный препроцессор FEMM 5. Открыть в полном размереСохранённое решение «Ёмкостный датчик перемещения: чувствительность по полевой карте». Электрический потенциал V, В; питание 1 В. Открыть в полном размереРабочая область модели «Гребенчатый конденсатор: ёмкость, заряд и сетка у кромок». Нативный препроцессор FEMM 5. Открыть в полном размереСохранённое решение «Гребенчатый конденсатор: ёмкость, заряд и сетка у кромок». Потенциал V, В, и эквипотенциали в диэлектрике гребенчатого конденсатора. Открыть в полном размереРабочая область модели «Ёмкостный уровнемер: жидкость и воздух в одном датчике». Нативный препроцессор FEMM 5. Открыть в полном размереСохранённое решение «Ёмкостный уровнемер: жидкость и воздух в одном датчике». Электрический потенциал V, В, в осесимметричном ёмкостном уровнемере с частичным заполнением. Открыть в полном размере
Самостоятельная работа
Постройте F(g) при двух напряжениях, наложите заданную пружину и классифицируйте найденные равновесия по знаку производной результирующей силы. Сопоставьте исходный и изменённый режимы, сохраните исходные файлы, результаты и объяснение различия.
Критерий выполнения: При U=1000\,\mathrm{В} и g=10\,\mathrm{мм} контрольный модуль силы 88,54 мкН; для каждого равновесия указаны координата, остаточная сила и условие устойчивости.
Пояснения и типичные ошибкиПочему увеличение напряжения может уничтожить устойчивое равновесие?
Электрическая отрицательная жёсткость может превысить механическую восстанавливающую жёсткость.
Какое контрольное число и единица проверяют этот опыт?
Сила направлена на уменьшение зазора; модуль 88,54 мкН.
При каких предположениях получена приведённая формула?
Аналитический эталон относится к идеальным электродам. Локальная напряжённость у математически острой кромки не является проверкой электрической прочности.
На что обратить внимание
Пересечение кривых сил не гарантирует устойчивость и не учитывает столкновение, ограничитель хода или электрический пробой.
Аналитический эталон относится к идеальным электродам. Локальная напряжённость у математически острой кромки не является проверкой электрической прочности.
