Если одно из понятий незнакомо, вернитесь к предыдущему занятию и воспроизведите его численный пример. После этого переходите к новой постановке.
Место занятия в инженерной методике
Расчётная лабораторная работа · Согласование фазных моделей и схемы трёхфазного устройства
Инженерный вопрос. Как наличие нейтрали меняет токи и смещение потенциала?
Опыты независимого возбуждения, ХХ, КЗ и нагрузки дают параметры связи, рассеяния и изменения напряжения. Они образуют последовательность построения и проверки схемы замещения трансформатора.
Последовательность решения, отчёт и критерии результата
Результат получают из наблюдаемых величин и проверяют в условиях данного практикума.
Последовательность решения
Обосновать постановку и способ измерения. Задайте порядок фаз, направления обмоток, соединение и доступность нейтрали; переход к линейным величинам выводится из этой схемы.
Вычисленный аналитический эталон. Проверьте фазорные суммы и мощность без механического применения симметричных соотношений к несимметрии.
Несимметричная нагрузка с нейтралью и без неё. Выполните действия практикума по его исходной таблице. Сведите фазные и линейные величины при одинаковой несимметричной нагрузке с нейтралью и без неё.
Результат этого занятия. Сравнение режимов с узловой проверкой и объяснением различий.
Данные именно этого опыта. Сведите фазные и линейные величины при одинаковой несимметричной нагрузке с нейтралью и без неё.
Оформление наблюдений. Таблица фазных и линейных токов и напряжений, мощности, нейтрального тока и принятых направлений.
Как обосновать результат
Проверка из практикума. Законы Кирхгофа и шесть уравнений электрической цепи проверены одновременно.
Независимый контроль. Проверьте законы Кирхгофа и суммарную мощность для фактического соединения; магнитная связь фаз проверяется в общей геометрии.
Критерий выполнения. Нейтральное условие записано явно; несимметрия реально выполнена; секторная допустимость и мощность проверены.
Точность и расхождения. Для фазорных сумм около нуля приводите абсолютную невязку и ненулевой фазный масштаб. Погрешность баланса цепи и влияние общей геометрии оценивайте раздельно.
Основание сравнения. Опора — принятые в занятии направления обмоток, фазоры и схема соединения. Соотношения симметричного режима нельзя без проверки использовать для несимметрии и нулевой последовательности.
Вывод для устройства
Свяжите изменение напряжений, токов и нейтрали со схемой соединения и условиями эксплуатации трёхфазного устройства.
Границы вывода. Геометрия активной части и принятые свойства не описывают автоматически лобовые сопротивления, все потери и нелинейную форму тока. Электрические условия каждого опыта проверяются отдельно.
Теория и вывод формул
Несимметричная нагрузка изменяет токи и распределение поля трёхфазного устройства. Её исследование требует явного задания электрических условий и повторной оценки допустимости секторной модели.
Соглашения об обозначениях и единицах
\(i(t)\), \(u(t)\) — мгновенные значения; \(\widehat I\), \(\widehat U\) — комплексные амплитуды; \(\underline I_{\text{д}}\), \(\underline U_{\text{д}}\) — комплексные действующие значения. Для синусоиды \(\widehat I=\sqrt{2}\,\underline I_{\text{д}}\); действующее значение тока равно \(|\underline I_{\text{д}}|\). Нормировка обязательно учитывается в формулах мощности.
\(\Phi=\int_S\mathbf B\cdot\mathrm d\mathbf S\) — поток через ориентированную поверхность; \(\Psi=\sum_k\oint_{C_k}\mathbf A\cdot\mathrm d\mathbf l\) — потокосцепление последовательных витков с согласованными замкнутыми контурами. Только при одинаковом сцепленном потоке каждого витка \(\Psi=N\Phi\). Обе величины измеряются в веберах: число витков безразмерно. Запись «Вб·виток» подчёркивает суммирование.
\(\theta_{\text{м}}\), \(\Omega\) (также \(\omega_{\text{мех}}\)) — механические угол и угловая скорость. Для основной гармоники \(\theta_{\text{э}}=p\theta_{\text{м}}\), \(\omega_{\text{э}}=p\Omega\), где \(p\) — число пар полюсов. Геометрический период зубцов задаётся отдельно. В производных по углу используйте радианы.
Статическая индуктивность \(L_{\text{ст}}=\Psi/i\) — наклон секущей из начала координат; это определение используется при \(\Psi(0)=0\) и \(i\ne0\). Динамическая индуктивность \(L_{\text{дин}}=\partial\Psi/\partial i\) — наклон касательной (дифференциальная, инкрементальная); положение и остальные токи фиксированы. Для линейной характеристики без смещения обе равны одной индуктивности \(L\). При постоянных магнитах и взаимном возбуждении сначала учитывают ненулевое смещение потокосцепления.
Положительные направления, оси и специальные индексы определяются в конкретной задаче. Единицу берите из условия или заголовка таблицы; перед подстановкой в формулу СИ переводите миллиметры в метры, миллигенри в генри и градусы в радианы.
Численные результаты обычно показаны с четырьмя значащими цифрами; для сравнения близких значений в таблицах сходимости сохранено больше цифр. Полные значения остаются в исходных расчётных данных. Малые остатки вычисления координат на осях показаны как ноль; малые физические величины сохраняются в показательной записи.
Симметричная система напряжений и одинаковые нагрузки дают токи одинакового модуля с фазовым сдвигом 120^\circ. При неравных нагрузках сумма фазных токов в общем случае ненулевая. Наличие или отсутствие нейтрального проводника меняет постановку: при соединённой нейтрали фазные напряжения источника фиксированы, при изолированной нейтрали появляется неизвестное смещение её потенциала.
Для учебного резистивного примера ток каждой фазы следует непосредственно из закона Ома. Сумма токов выводится через комплексное представление фаз. Этот эталон проверяет электрическую часть до подключения нелинейного поля. В общем трансформаторе изменение одной нагрузки меняет токи и потоки всех фаз через взаимную связь; решают полную систему уравнений обмоток. Пространственный сектор, требующий симметричного возбуждения, при такой нагрузке часто становится недопустимым, даже если геометрия и материалы остались симметричными.
Показан эталон соединённой нейтрали; её ток имеет противоположное направление сумме фазных токов.
Порядок проверки результата
Численный пример ниже является аналитическим учебным эталоном. Его значения вычислены по указанным формулам; они не обозначают результат решения новой модели методом конечных элементов. Практикум связывает эталон с полевой задачей: сначала воспроизведите уже проверенный результат базового раздела, затем измените только один исследуемый параметр. Именно такое сравнение позволяет отделить ошибку программы от влияния геометрии, сетки и физического приближения. Сохраните исходную модель, рабочую копию и таблицу с заголовками величин. В подписи каждой величины укажите единицу, положительное направление и способ получения; для гармонических величин дополнительно укажите амплитудную нормировку. Если условие задачи не выполнено, остановите серию и сохраните причину отказа вместе с последним корректным состоянием.
Пояснение программы
Комплексные фазные напряжения построены экспонентой с углами в радианах. Во всех списках сохранён порядок фаз A, B, C. Ток нейтрали противоположен сумме фазных токов согласно выбранному направлению отсчёта. В этом примере используются действующие значения, поэтому в формуле мощности нет множителя 0,5. Применение этой формулы к амплитудным значениям удвоило бы результат.
Несимметрия и потенциал нейтрали
При различающихся фазных нагрузках токи вычисляются совместно с условиями нейтрали, а не поворотом одного вектора тока.
Если нейтраль жёстко соединена с источником, фазные напряжения известны и ток каждой нагрузки находится по её импедансу.
При изолированной нейтрали её потенциал неизвестен. Сумма токов равна нулю и определяет смещение нейтрали.
Границы применимости. Формула независимого деления фазных напряжений на нагрузки применима только при действительно заданных напряжениях на каждой ветви. Для плавающей нейтрали она без узлового условия неверна.
Разобранный численный пример
Вычисленный аналитический эталон
Дано. Действующие фазные напряжения 230 \,\text{В}; углы 0^\circ, -120^\circ, +120^\circ. Нагрузки: R_a = 10 \,\text{Ом}, R_b = R_c = 20 \,\text{Ом}. В численном примере все комплексные токи и напряжения — комплексные действующие значения с подчёркиванием и индексом «д»; для амплитудных данных FEMM умножьте их на \sqrt{2}.
Начните с электрического эталона трёх независимых резисторов и проверьте ток нейтрали.
В трансформаторе с шестью обмотками назначьте три вторичных нагрузки и правильные направления токов.
Решите линейную систему, затем при необходимости повторите действительное нелинейное согласование.
Проверьте все фазные напряжения и сумму токов нейтрали; не заменяйте несимметричный режим симметричными заданными токами.
Используйте полную геометрию, если источники нарушили периодичность сектора.
Сравните потоки центрального и крайних стержней, затем повторите симметричную нагрузку как контроль.
Ожидаемый результат. Изменение одной нагрузки связано с согласованным изменением всего режима всех обмоток.
Как проверить. Законы Кирхгофа и шесть уравнений электрической цепи проверены одновременно.
Обработка и анализ результатов
Как наличие нейтрали меняет токи и смещение потенциала?
Сведите фазные и линейные величины при одинаковой несимметричной нагрузке с нейтралью и без неё.
Составьте согласованную таблицу фазных и линейных величин; проверьте схему соединения и суммарную мощность.
С чем сравнить. Опора — принятые в занятии направления обмоток, фазоры и схема соединения. Соотношения симметричного режима нельзя без проверки использовать для несимметрии и нулевой последовательности.
Итог работы. Сравнение режимов с узловой проверкой и объяснением различий.

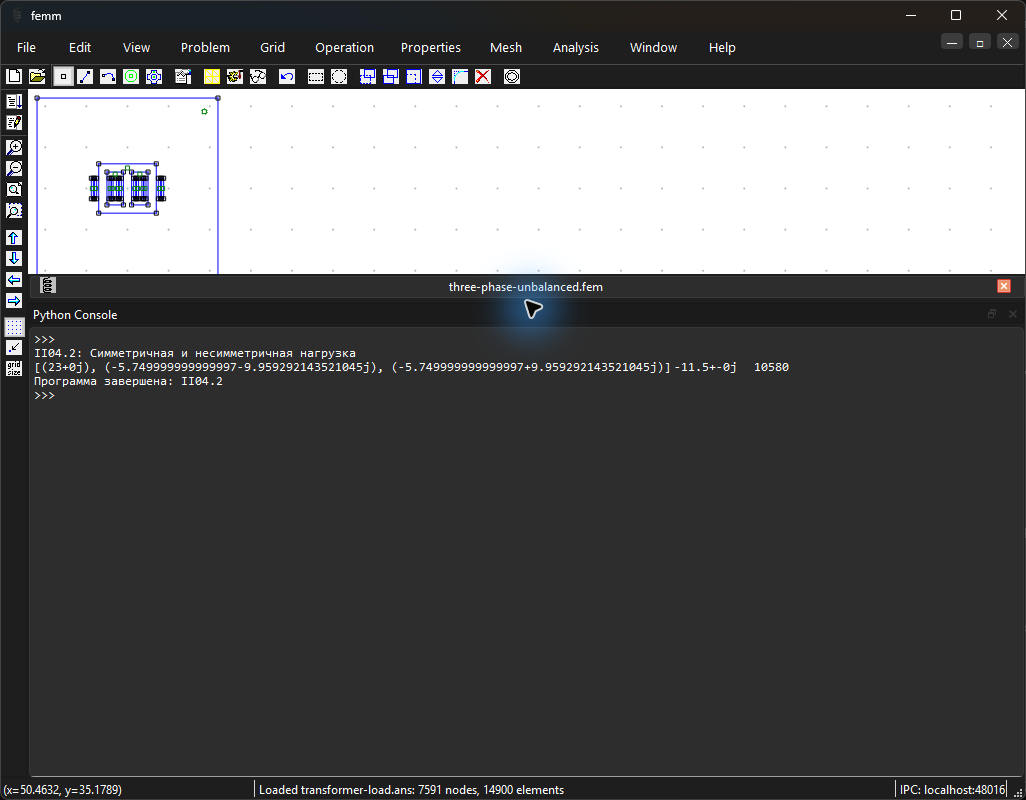

Код выполняется во встроенном Python FEMM 5. Он проверяет приведённый аналитический вывод; получение полевых данных выполняется отдельным практикумом с указанной моделью.
Python · встроенный MicroPython FEMM 5
"""Симметричная и несимметричная нагрузка.Среда: встроенный MicroPython FEMM 5.Аналитический учебный пример; полевой решатель не вызывается.Параметры, единицы величин и порядок вывода пояснены по стадиям."""importmath,cmath# Фазные напряжения заданы действующими комплексными значениями, В.voltage_rms=230.0# Порядок фаз в каждом списке одинаков: A, B, C; углы заданы в градусах.angles_deg=[0,-120,120]loads_ohm=[10,20,20]# Для комплексной экспоненты переводим углы из градусов в радианы.voltages=[voltage_rms*cmath.exp(1j*math.radians(angle))forangleinangles_deg]currents=[voltages[k]/loads_ohm[k]forkinrange(3)]# Ток нейтрали противоположен сумме фазных токов при выбранном направлении отсчёта.neutral_current=-sum(currents)# При действующих значениях коэффициент 1/2 в формуле мощности отсутствует.power=sum((voltages[k]*currents[k].conjugate()).realforkinrange(3))# Порядок вывода: фазные токи, А; ток нейтрали, А; суммарная активная мощность, Вт.print(currents,neutral_current,power)
Пошаговая настройка расчётного примера
Откройте отдельную страницу с последовательными действиями, точными параметрами, накопительными файлами этапов и программами с русскими комментариями.
Рисунок 22.8. Визуализация численных данных FEMM 5: Трёхфазный трансформатор: несимметричная нагрузка. Это экспорт результатов поля, а не снимок окна программы.
Двумерная модель активной части. Модель стали с постоянной магнитной проницаемостью не описывает насыщение. Идеализированные обмотки с нулевой проводимостью не учитывают все потери. Сходимость силы и момента требует отдельной проверки. Питание задано независимыми фазными цепями с доступной нейтралью; ток нейтрали может быть ненулевым. Вторичные нагрузки подключены к отдельным обмоткам. Комплексные токи и потокосцепления заданы амплитудными значениями; они отличаются от действующих значений источника.
Ориентиры в интерфейсеРисунок 22.9. Трёхстержневой трансформатор: общий сердечник и шесть обмоточных цепей. Открыть в полном размереРисунок 22.10. Трёхстержневой трансформатор: симметричная нагрузка, шесть согласованных токов. Открыть в полном размереРисунок 22.11. Трёхстержневой трансформатор: несимметричная нагрузка, шесть согласованных токов. Открыть в полном размереРисунок 22.12. Шестипортовый нагрузочный режим: выбор первичных и вторичных цепей в FEMM 5. Открыть в полном размереРисунок 22.13. Встроенная консоль FEMM: Симметричная и несимметричная нагрузка. Аналитическая проверка программы занятия. Показана консоль исходной редакции программы, зафиксированной при съёмке. Текущая программа с русскими пояснениями проверена отдельно во встроенном Python FEMM; этот снимок не является новым запуском текущей редакции. Открыть в полном размере
Расчётные исследования по теме
Изучите физическую постановку, выполните программу во встроенном Python FEMM 5 и проверьте результаты по сохранённым моделям и независимым критериям.
Три стержня общего магнитопровода не эквивалентны трём независимым однофазным устройствам. Потоки замыкаются через общие ярма, а нулевая последовательность ищет пути через окружающее пространство.
Снимки интерфейса FEMM показывают геометрию, настройки и работу с результатами в FEMM 5. Откройте изображение, чтобы рассмотреть подписи и значения в полном размере.
Трёхстержневой сердечник: матрица связи, нулевая последовательность и несимметрия. Геометрия учебной модели; подписи скрыты для читаемости. Открыть в полном размереТрёхстержневой сердечник: отдельное статическое базисное возбуждение обмотки A; токи B и C равны нулю. Карта |B|, Т, и линии поля для расчёта магнитной связи между обмотками. Открыть в полном размере
Самостоятельная работа
Сравните нагрузки 10/20/20 \,\text{Ом} с нейтралью и без нейтрали. Для изолированного узла найдите его потенциал из суммы токов.
Критерий выполнения: Нейтральное условие записано явно; несимметрия реально выполнена; секторная допустимость и мощность проверены.
